Пристрій керування ерліфтом

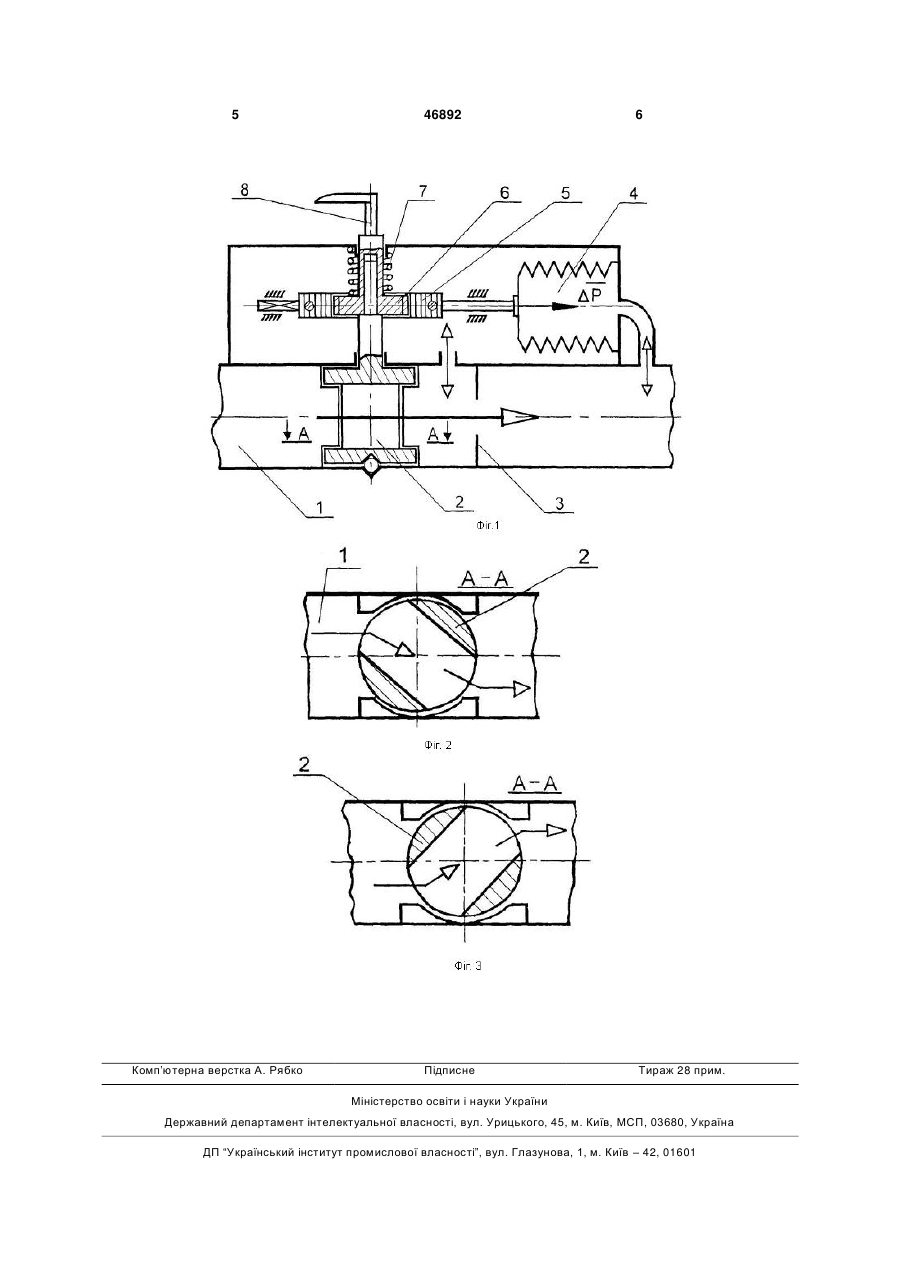

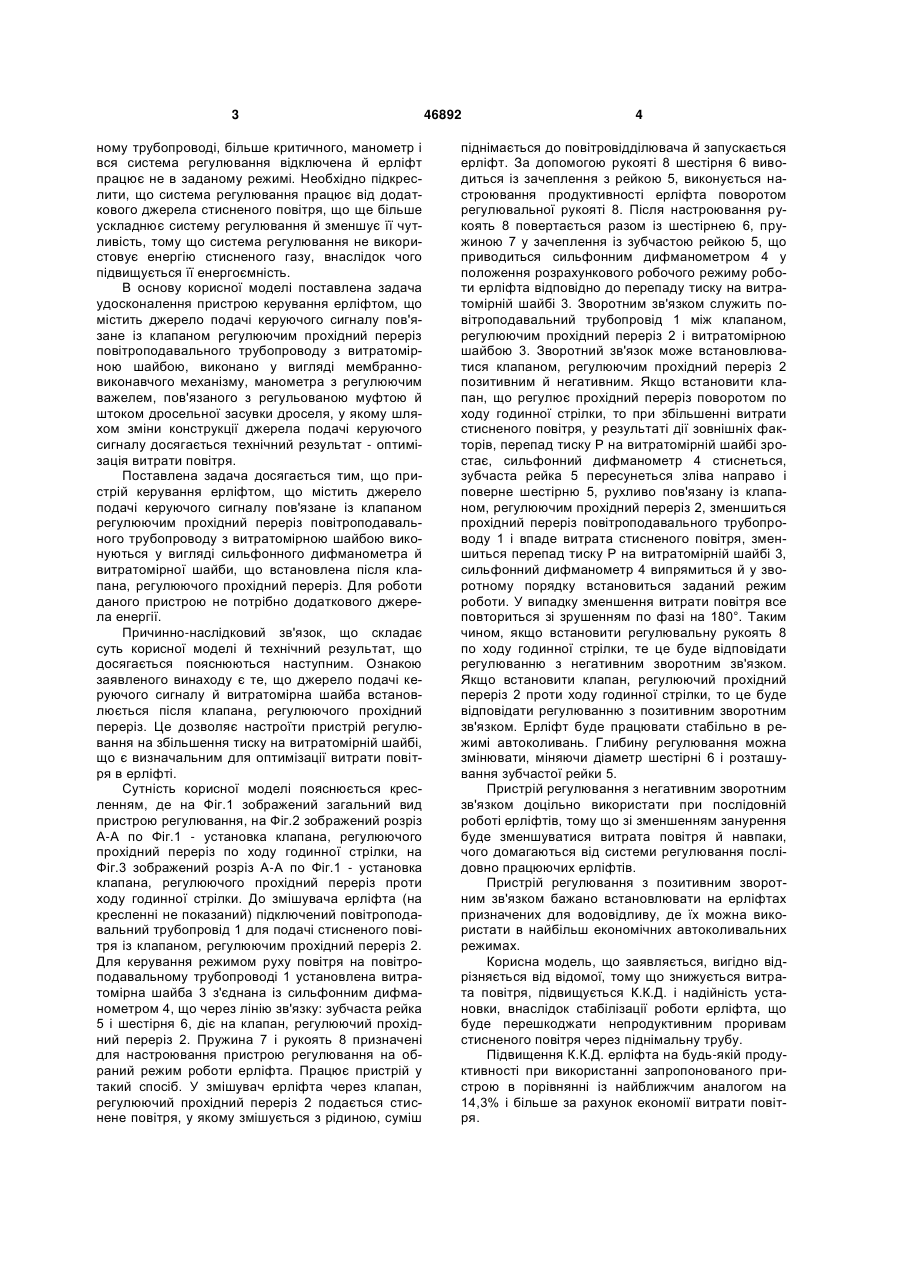

Пристрій керування ерліфтом, що містить джерело подачі керуючого сигнала, з'єднане із клапаном, регулюючим прохідний переріз повітроподавального трубопроводу з витратомірною шайбою, який відрізняється тим, що джерело подачі керуючого сигнала виконано у вигляді сильфонного дифманометра й витратомірної шайби, встановленої після клапана, регулюючого прохідний переріз повітроподавального трубопроводу. (19) (21) u200907271 (22) 10.07.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ТРИЛЛЄР ЄВГЕНІЙ АРНОЛЬДОВИЧ, НАДЄЄВ ЄВГЕНІЙ ІЛЛЬЇЧ, КАЛИНИЧЕНКО ВАЛЕРІЙ ВІКТОРОВИЧ, ГАНЗА АРТЕМ ІВАНОВИЧ, НЄМЦЕВ ЕДУАРД МИКОЛАЙОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ" 3 ному трубопроводі, більше критичного, манометр і вся система регулювання відключена й ерліфт працює не в заданому режимі. Необхідно підкреслити, що система регулювання працює від додаткового джерела стисненого повітря, що ще більше ускладнює систему регулювання й зменшує її чутливість, тому що система регулювання не використовує енергію стисненого газу, внаслідок чого підвищується її енергоємність. В основу корисної моделі поставлена задача удосконалення пристрою керування ерліфтом, що містить джерело подачі керуючого сигналу пов'язане із клапаном регулюючим прохідний переріз повітроподавального трубопроводу з витратомірною шайбою, виконано у вигляді мембранновиконавчого механізму, манометра з регулюючим важелем, пов'язаного з регульованою муфтою й штоком дросельної засувки дроселя, у якому шляхом зміни конструкції джерела подачі керуючого сигналу досягається технічний результат - оптимізація витрати повітря. Поставлена задача досягається тим, що пристрій керування ерліфтом, що містить джерело подачі керуючого сигналу пов'язане із клапаном регулюючим прохідний переріз повітроподавального трубопроводу з витратомірною шайбою виконуються у вигляді сильфонного дифманометра й витратомірної шайби, що встановлена після клапана, регулюючого прохідний переріз. Для роботи даного пристрою не потрібно додаткового джерела енергії. Причинно-наслідковий зв'язок, що складає суть корисної моделі й технічний результат, що досягається пояснюються наступним. Ознакою заявленого винаходу є те, що джерело подачі керуючого сигналу й витратомірна шайба встановлюється після клапана, регулюючого прохідний переріз. Це дозволяє настроїти пристрій регулювання на збільшення тиску на витратомірній шайбі, що є визначальним для оптимізації витрати повітря в ерліфті. Сутність корисної моделі пояснюється кресленням, де на Фіг.1 зображений загальний вид пристрою регулювання, на Фіг.2 зображений розріз А-А по Фіг.1 - установка клапана, регулюючого прохідний переріз по ходу годинної стрілки, на Фіг.3 зображений розріз А-А по Фіг.1 - установка клапана, регулюючого прохідний переріз проти ходу годинної стрілки. До змішувача ерліфта (на кресленні не показаний) підключений повітроподавальний трубопровід 1 для подачі стисненого повітря із клапаном, регулюючим прохідний переріз 2. Для керування режимом руху повітря на повітроподавальному трубопроводі 1 установлена витратомірна шайба 3 з'єднана із сильфонним дифманометром 4, що через лінію зв'язку: зубчаста рейка 5 і шестірня 6, діє на клапан, регулюючий прохідний переріз 2. Пружина 7 і рукоять 8 призначені для настроювання пристрою регулювання на обраний режим роботи ерліфта. Працює пристрій у такий спосіб. У змішувач ерліфта через клапан, регулюючий прохідний переріз 2 подається стиснене повітря, у якому змішується з рідиною, суміш 46892 4 піднімається до повітровідділювача й запускається ерліфт. За допомогою рукояті 8 шестірня 6 виводиться із зачеплення з рейкою 5, виконується настроювання продуктивності ерліфта поворотом регулювальної рукояті 8. Після настроювання рукоять 8 повертається разом із шестірнею 6, пружиною 7 у зачеплення із зубчастою рейкою 5, що приводиться сильфонним дифманометром 4 у положення розрахункового робочого режиму роботи ерліфта відповідно до перепаду тиску на витратомірній шайбі 3. Зворотним зв'язком служить повітроподавальний трубопровід 1 між клапаном, регулюючим прохідний переріз 2 і витратомірною шайбою 3. Зворотний зв'язок може встановлюватися клапаном, регулюючим прохідний переріз 2 позитивним й негативним. Якщо встановити клапан, що регулює прохідний переріз поворотом по ходу годинної стрілки, то при збільшенні витрати стисненого повітря, у результаті дії зовнішніх факторів, перепад тиску Р на витратомірній шайбі зростає, сильфонний дифманометр 4 стиснеться, зубчаста рейка 5 пересунеться зліва направо і поверне шестірню 5, рухливо пов'язану із клапаном, регулюючим прохідний переріз 2, зменшиться прохідний переріз повітроподавального трубопроводу 1 і впаде витрата стисненого повітря, зменшиться перепад тиску Р на витратомірній шайбі 3, сильфонний дифманометр 4 випрямиться й у зворотному порядку встановиться заданий режим роботи. У випадку зменшення витрати повітря все повториться зі зрушенням по фазі на 180°. Таким чином, якщо встановити регулювальну рукоять 8 по ходу годинної стрілки, те це буде відповідати регулюванню з негативним зворотним зв'язком. Якщо встановити клапан, регулюючий прохідний переріз 2 проти ходу годинної стрілки, то це буде відповідати регулюванню з позитивним зворотним зв'язком. Ерліфт буде працювати стабільно в режимі автоколивань. Глибину регулювання можна змінювати, міняючи діаметр шестірні 6 і розташування зубчастої рейки 5. Пристрій регулювання з негативним зворотним зв'язком доцільно використати при послідовній роботі ерліфтів, тому що зі зменшенням занурення буде зменшуватися витрата повітря й навпаки, чого домагаються від системи регулювання послідовно працюючих ерліфтів. Пристрій регулювання з позитивним зворотним зв'язком бажано встановлювати на ерліфтах призначених для водовідливу, де їх можна використати в найбільш економічних автоколивальних режимах. Корисна модель, що заявляється, вигідно відрізняється від відомої, тому що знижується витрата повітря, підвищується К.К.Д. і надійність установки, внаслідок стабілізації роботи ерліфта, що буде перешкоджати непродуктивним проривам стисненого повітря через піднімальну трубу. Підвищення К.К.Д. ерліфта на будь-якій продуктивності при використанні запропонованого пристрою в порівнянні із найближчим аналогом на 14,3% і більше за рахунок економії витрати повітря. 5 Комп’ютерна верстка А. Рябко 46892 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
