Секційний радіатор

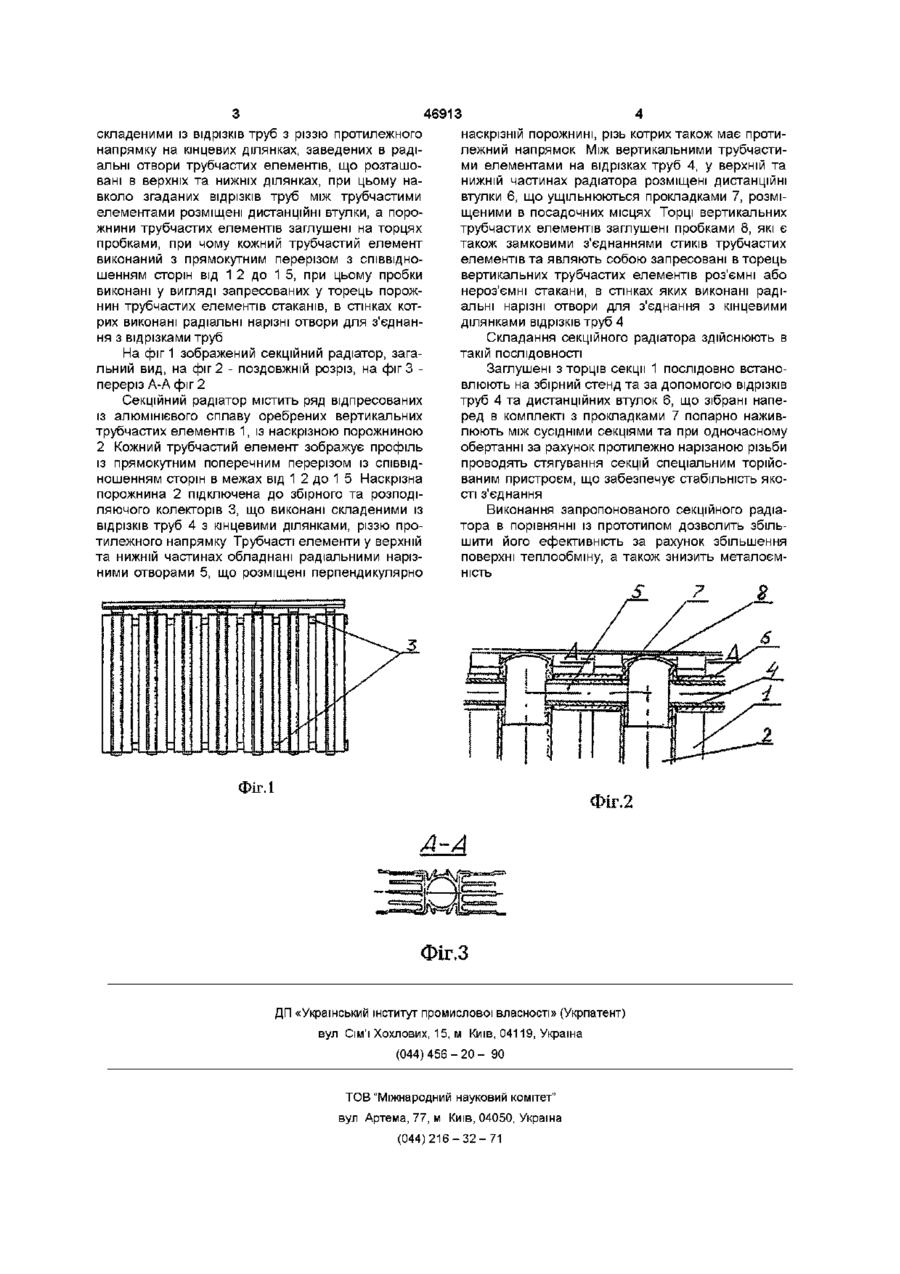

Секційний радіатор, який виконано із трубчастих елементів, які обладнані оребренням та приєднані своєю порожниною до збірного та розподільного колекторів, які виконано складеними із відрізків труб з різзю протилежного напрямку на кінцевих ділянках, заведених в радіальні нарізні отвори трубчастих елементів, розташованих у верхній та нижній частинах, при цьому навколо згаданих відрізків труб між трубчастими елементами розташовані дистанційні втулки, а порожнини трубчастих елементів заглушені на торцях пробками, який відрізняється тим, що трубчастий елемент виконаний з прямокутним поперечним перерізом із співвідношенням сторін у межах від 1 2 до 1 5, при цьому пробки виконані у вигляді запресованих у торець порожнин трубчастих елементів стаканів, в стінках яких виконані радіальні нарізні отвори для з'єднання з відрізками труб Винахід відноситься до опалювальних пристроїв, а саме до пристроїв для обігріву приміщень в системах центрального опалення Відомий секційний радіатор, який містить ряд виконаних із пресованого прутка вертикальних колонок з порожнинами, які обладнані ребрами, та з'єднаних між собою у верхній та нижній частинах за допомогою колекторів, з утворенням каналів для протікання робочого середовища (п Великобританії №1222194, MnKF28F1/00, опубл 1971 р) Недоліком вказаного радіатора є те, що його зовнішня поверхня мала по відношенню до внутрішньої оребреної, що призводить до нераціональної передачі тепла від секцій радіатора у приміщення та знижує його ефективність Крім того наявність внутрішніх ребер збільшує товщину радіатора, та, як наслідок, його габарити, що призводить до збільшення металоємності та захаращуванню площин, що стоплюються Найбільш близьким по своїм конструктивним ознакам та результату, що досягається, є секційний радіатор, який виконаний із трубчастих елементів, відпресованих із алюмінієвого прутка квадратного профілю, оснащених оребренням та підключених своєю порожниною до збірного та розподіляючого колекторів, що виконані складеними із відрізків труб з кінцевими ділянками, обладнаними різзю протилежного напрямку, заведеними в радіальні отвори трубчастих елементів, що розташовані у їх верхній та нижній частинах, при цьому навколо згаданих відрізків труб між трубчастими елементами розташовані дистанційні втулки, а порожнини трубчастих елементів заглушені на торцях нарізними пробками (а с СРСР № 1776924 від 26 12 90р , опуб 23 11 92р , МПК F24D 3/00) Недоліком вказаного радіатора є те, що конструкція секції радіатора (трубчастого елемента) не забезпечує ефективну передачу тепла навколишньому середовищу, так як зовнішня поверхня, яка має квадратний переріз, мала по відношенню до внутрішньої оребреної, при цьому ребра в більшій мірі гріють одне одного, що знижує ефективність радіатора Крім того, внутрішні ребра збільшують товщину секцій, що призводить до збільшення металоємності та захаращуванню приміщень, що опалюються Недоліком також є те, що пробки з'єднані з торцями порожнин за допомогою нарізного з'єднання, що призводить до збільшення товщини стінок для нарізки на них різі та також до збільшення металоємності радіатора в цілому Задачею, яку вирішує запропонований винахід, є підвищення ефективності тепловіддачі та зниження металоємності Поставлена задача досягається тим, що секційний радіатор, що виконаний із трубчастих елементів, які обладнані оребренням та підключені своєю порожниною до збірного та розподіляючого колекторів, виконаних О СО (О 46913 складеними із відрізків труб з різзю протилежного наскрізній порожнині, різь котрих також має протинапрямку на кінцевих ділянках, заведених в раділежний напрямок Між вертикальними трубчастиальні отвори трубчастих елементів, що розташоми елементами на відрізках труб 4, у верхній та вані в верхніх та нижніх ділянках, при цьому нанижній частинах радіатора розміщені дистанційні вколо згаданих відрізків труб між трубчастими втулки 6, що ущільнюються прокладками 7, розміелементами розміщені дистанційні втулки, а порощеними в посадочних місцях Торці вертикальних жнини трубчастих елементів заглушені на торцях трубчастих елементів заглушені пробками 8, які є пробками, при чому кожний трубчастий елемент також замковими з'єднаннями стиків трубчастих виконаний з прямокутним перерізом з співвідноелементів та являють собою запресовані в торець шенням сторін від 1 2 до 1 5, при цьому пробки вертикальних трубчастих елементів роз'ємні або виконані у вигляді запресованих у торець порожнероз'ємні стакани, в стінках яких виконані радінин трубчастих елементів стаканів, в стінках котальні нарізні отвори для з'єднання з кінцевими рих виконані радіальні нарізні отвори для з'єднанділянками відрізків труб 4 ня з відрізками труб Складання секційного радіатора здійснюють в такій ПОСЛІДОВНОСТІ На фіг 1 зображений секційний радіатор, загальний вид, на фіг 2 - поздовжній розріз, на фіг 3 Заглушені з торців секції 1 послідовно встанопереріз А-А фіг 2 влюють на збірний стенд та за допомогою відрізків труб 4 та дистанційних втулок 6, що зібрані напеСекційний радіатор містить ряд відпресованих ред в комплекті з прокладками 7 попарно наживіз алюмінієвого сплаву оребрених вертикальних люють між сусідніми секціями та при одночасному трубчастих елементів 1, із наскрізною порожниною обертанні за рахунок протилежно нарізаною різьби 2 Кожний трубчастий елемент зображує профіль проводять стягування секцій спеціальним торійоіз прямокутним поперечним перерізом із співвідваним пристроєм, що забезпечує стабільність яконошенням сторін в межах від 1 2 до 1 5 Наскрізна сті з'єднання порожнина 2 підключена до збірного та розподіляючого колекторів 3, що виконані складеними із Виконання запропонованого секційного радіавідрізків труб 4 з кінцевими ділянками, різзю протора в порівнянні із прототипом дозволить збільтилежного напрямку Трубчасті елементи у верхній шити його ефективність за рахунок збільшення та нижній частинах обладнані радіальними нарізповерхні теплообміну, а також знизить металоємними отворами 5, що розміщені перпендикулярно ність 5 І • . ФігД Фіг.2 А-А Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 7
