Радіатор опалювальний

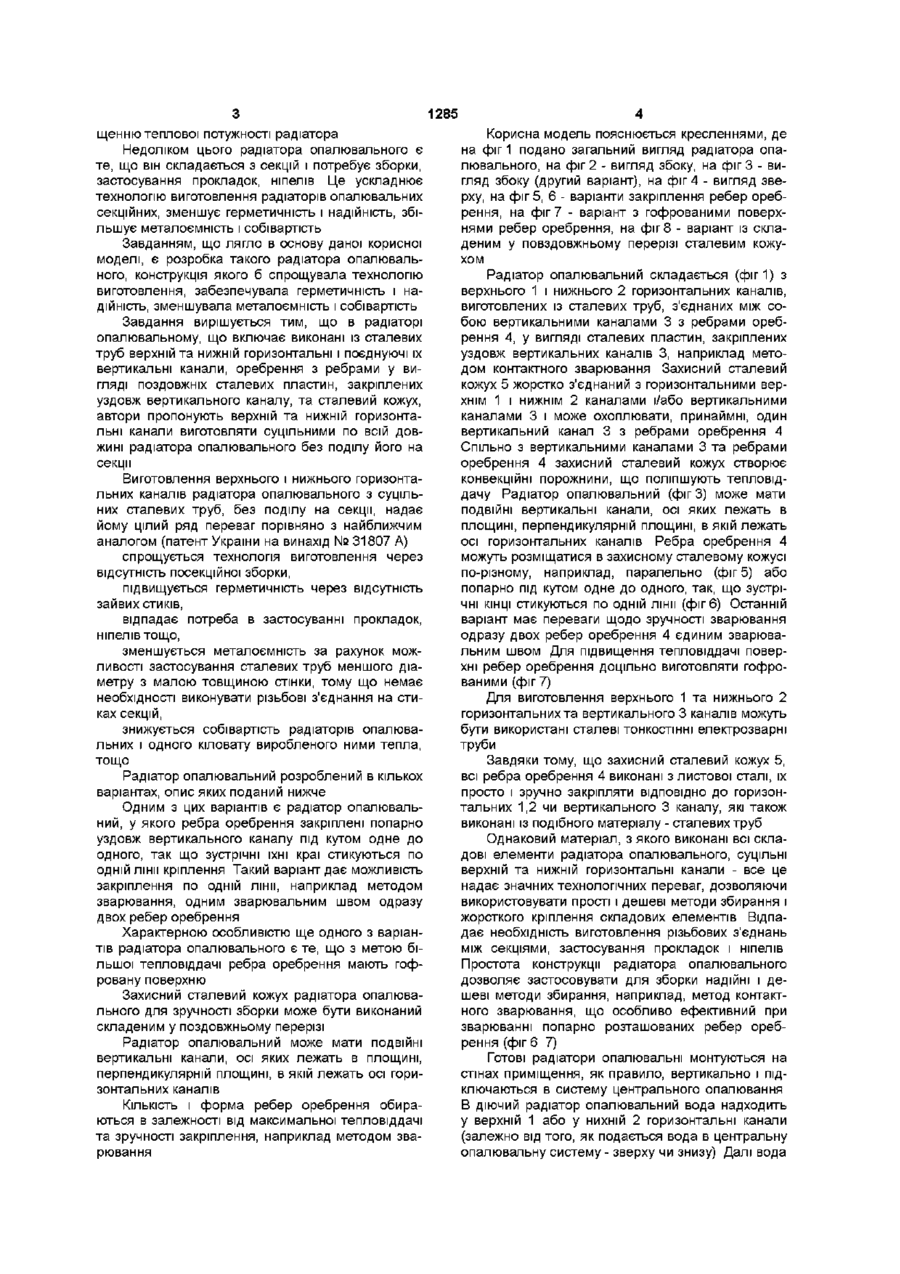

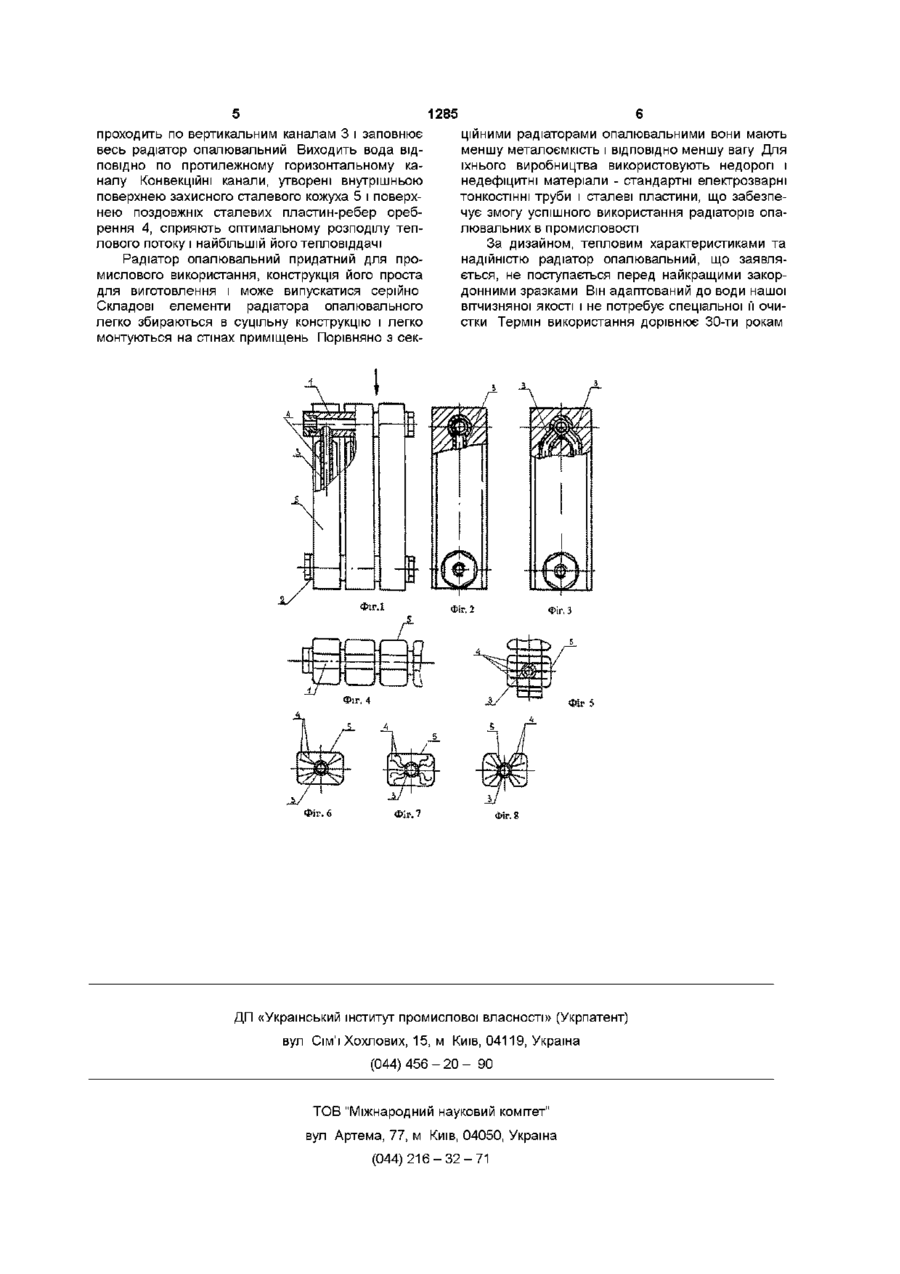

1 Радіатор опалювальний, що включає виконані із сталевих труб верхній та нижній горизонтальні канали і поєднуючі їх вертикальні канали, оребрення з ребрами у вигляді поздовжніх сталевих пластин, закріплених уздовж вертикального каналу, закрите захисним сталевим кожухом, який відрізняється тим, що верхній та нижній канали виконані суцільними по всій довжині радіатора Корисна модель відноситься до опалювальної техніки, зокрема до радіаторів опальвальних сталевих, що застосовуються для обігрівання приміщень в системах центрального опалювання будівель різного призначення ВІДОМІ радіатори опалювальні секційні, здатні забезпечити довготривале використання їх в умовах підвищеного тиску, розроблені Товариством з обмеженою відповідальністю «ПРЕС» (м Київ) Радіатор опалювальний (патент України № 28725 А) складається з секцій, що виготовлені із алюмінієвого литва з оребренням і мають армовані сталевими трубами верхній і нижній горизонтальні канали, які з'єднує, принаймні, один вертикальний, армований сталевими трубами, канал з оребренням Недоліком цього радіатора опалювального секційного є те, що його конструкція потребує складного технологічного процесу виготовлення методом алюмінієвого литва Конструкція має обмежені можливості з точки зору підвищення тепловіддачі радіатора, тому що вона передбачає виготовлення алюмінієвого оребрення найпростішої геометричної форми, без складних конфігурацій, що збільшили б площу тепловіддачі Найближчим аналогом є радіатор опалюваль 2 Радіатор опалювальний за п 1, який відрізняється тим, що ребра оребрення закріплені уздовж вертикального каналу попарно під кутом одне до одного так, що зустрічні їхні краї стикуються по одній лінії кріплення 3 Радіатор опалювальний за пп 1-2, який відрізняється тим, що ребра оребрення мають гофровану поверхню 4 Радіатор опалювальний за п 1-3, який відрізняється тим, що захисний сталевий кожух виконаний складеним у повздовжньому перерізі 5 Радіатор опалювальний за п 1-4, який відрізняється тим, що він має ПОДВІЙНІ вертикальні ка нали, осі яких лежать в площині, перпендикулярній площині, в якій лежать осі горизонтальних каналів ний секційний (патент України № 31807 А), кожна секція якого має виконані із сталевих труб верхній та нижній горизонтальні канали, а також, принаймні один, поєднуючий їх вертикальний канал, та оребрення з ребрами, виконаними у вигляді поздовжніх сталевих пластин, жорстко закріплених однією з своїх поздовжніх сторін уздовж вертикального каналу Кожна секція має захисний сталевий кожух, жорстко з'єднаний з горизонтальними і/або вертикальними каналами, який створює конвекційні порожнини спільно з вертикальним каналом та ребрами оребрення Наявність в кожній секції виготовлених з сталевих труб горизонтального і вертикального каналів, сталевого кожуха і ребер оребрення, що виконані у вигляді поздовжніх сталевих пластин, дає змогу спростити технологію виготовлення радіатора за рахунок застосування технологічних і високопродуктивних методів, наприклад, методу контактного зварювання Сталеві пластини, з яких виготовлені ребра оребрення, дають великі можливості для виготовлення ребер різноманітної конфігурації з розвиненою поверхнею, що значно підвищує площу тепловіддачі Крім того кожух, вертикальний канал і ребра оребрення створюють конвекційні порожнини, які теж сприяють підви ю 00 1285 щенню теплової потужності радіатора Недоліком цього радіатора опалювального є те, що він складається з секцій і потребує зборки, застосування прокладок, ніпелів Це ускладнює технологію виготовлення радіаторів опалювальних секційних, зменшує герметичність і надійність, збільшує металоємність і собівартість Завданням, що лягло в основу даної корисної моделі, є розробка такого радіатора опалювального, конструкція якого б спрощувала технологію виготовлення, забезпечувала герметичність і надійність, зменшувала металоємність і собівартість Завдання вирішується тим, що в радіаторі опалювальному, що включає виконані із сталевих труб верхній та нижній горизонтальні і поєднуючі їх вертикальні канали, оребрення з ребрами у вигляді поздовжніх сталевих пластин, закріплених уздовж вертикального каналу, та сталевий кожух, автори пропонують верхній та нижній горизонтальні канали виготовляти суцільними по всій довжині радіатора опалювального без поділу його на секції Виготовлення верхнього і нижнього горизонтальних каналів радіатора опалювального з суцільних сталевих труб, без поділу на секції, надає йому цілий ряд переваг порівняно з найближчим аналогом (патент України на винахід № 31807 А) спрощується технологія виготовлення через відсутність посекційної зборки, підвищується герметичність через відсутність зайвих стиків, відпадає потреба в застосуванні прокладок, ніпелів тощо, зменшується металоємність за рахунок можливості застосування сталевих труб меншого діаметру з малою товщиною стінки, тому що немає необхідності виконувати різьбові з'єднання на стиках секцій, знижується собівартість радіаторів опалювальних і одного кіловату виробленого ними тепла, тощо Радіатор опалювальний розроблений в кількох варіантах, опис яких поданий нижче Одним з цих варіантів є радіатор опалювальний, у якого ребра оребрення закріплені попарно уздовж вертикального каналу під кутом одне до одного, так що зустрічні їхні краї стикуються по одній лінії кріплення Такий варіант дає можливість закріплення по одній лінії, наприклад методом зварювання, одним зварювальним швом одразу двох ребер оребрення Характерною особливістю ще одного з варіантів радіатора опалювального є те, що з метою більшої тепловіддачі ребра оребрення мають гофровану поверхню Захисний сталевий кожух радіатора опалювального для зручності зборки може бути виконаний складеним у поздовжньому перерізі Радіатор опалювальний може мати ПОДВІЙНІ вертикальні канали, осі яких лежать в площині, перпендикулярній площині, в якій лежать осі горизонтальних каналів КІЛЬКІСТЬ І форма ребер оребрення обираються в залежності від максимальної тепловіддачі та зручності закріплення, наприклад методом зварювання Корисна модель пояснюється кресленнями, де на фіг 1 подано загальний вигляд радіатора опалювального, на фіг 2 - вигляд збоку, на фіг 3 - вигляд збоку (другий варіант), на фіг 4 - вигляд зверху, на фіг 5, 6 - варіанти закріплення ребер оребрення, на фіг 7 - варіант з гофрованими поверхнями ребер оребрення, на фіг 8 - варіант із складеним у повздовжньому перерізі сталевим кожухом Радіатор опалювальний складається (фиг 1) з верхнього 1 і нижнього 2 горизонтальних каналів, виготовлених із сталевих труб, з'єднаних між собою вертикальними каналами 3 з ребрами оребрення 4, у вигляді сталевих пластин, закріплених уздовж вертикальних каналів 3, наприклад методом контактного зварювання Захисний сталевий кожух 5 жорстко з'єднаний з горизонтальними верхнім 1 і нижнім 2 каналами і/або вертикальними каналами 3 і може охоплювати, принаймні, один вертикальний канал 3 з ребрами оребрення 4 Спільно З вертикальними каналами 3 та ребрами оребрення 4 захисний сталевий кожух створює конвекційні порожнини, що поліпшують тепловіддачу Радіатор опалювальний (фіг 3) може мати ПОДВІЙНІ вертикальні канали, осі яких лежать в площині, перпендикулярній площині, в якій лежать осі горизонтальних каналів Ребра оребрення 4 можуть розміщатися в захисному сталевому кожусі по-різному, наприклад, паралельно (фіг 5) або попарно під кутом одне до одного, так, що зустрічні КІНЦІ стикуються по одній лінії (фіг 6) Останній варіант має переваги щодо зручності зварювання одразу двох ребер оребрення 4 єдиним зварювальним швом Для підвищення тепловіддачі поверхні ребер оребрення доцільно виготовляти гофрованими (фіг 7) Для виготовлення верхнього 1 та нижнього 2 горизонтальних та вертикального 3 каналів можуть бути використані сталеві ТОНКОСТІННІ електрозварні труби Завдяки тому, що захисний сталевий кожух 5, всі ребра оребрення 4 виконані з листової сталі, їх просто і зручно закріпляти ВІДПОВІДНО ДО горизонтальних 1,2 чи вертикального 3 каналу, які також виконані із подібного матеріалу - сталевих труб Однаковий матеріал, з якого виконані всі складові елементи радіатора опалювального, суцільні верхній та нижній горизонтальні канали - все це надає значних технологічних переваг, дозволяючи використовувати прості і дешеві методи збирання і жорсткого кріплення складових елементів Відпадає необхідність виготовлення різьбових з'єднань між секціями, застосування прокладок і ніпелів Простота конструкції радіатора опалювального дозволяє застосовувати для зборки надійні і дешеві методи збирання, наприклад, метод контактного зварювання, що особливо ефективний при зварюванні попарно розташованих ребер оребрення (фіг 6 7) Готові радіатори опалювальні монтуються на стінах приміщення, як правило, вертикально і підключаються в систему центрального опалювання В діючий радіатор опалювальний вода надходить у верхній 1 або у нихній 2 горизонтальні канали (залежно від того, як подається вода в центральну опалювальну систему - зверху чи знизу) Далі вода 1285 проходить по вертикальним каналам 3 і заповнює весь радіатор опалювальний Виходить вода ВІДПОВІДНО по протилежному горизонтальному каналу Конвекційні канали, утворені внутрішньою поверхнею захисного сталевого кожуха 5 і поверхнею поздовжніх сталевих пластин-ребер оребрення 4, сприяють оптимальному розподілу теплового потоку і найбільшій його тепловіддачі Радіатор опалювальний придатний для промислового використання, конструкція його проста для виготовлення і може випускатися серійно Складові елементи радіатора опалювального легко збираються в суцільну конструкцію і легко монтуються на стінах приміщень Порівняно з сек ційними радіаторами опалювальними вони мають меншу металоємкість і ВІДПОВІДНО меншу вагу Для їхнього виробництва використовують недорогі і недефіцитні матеріали - стандартні електрозварні ТОНКОСТІННІ труби і сталеві пластини, що забезпечує змогу успішного використання радіаторів опалювальних в промисловості За дизайном, тепловим характеристиками та надійністю радіатор опалювальний, що заявляється, не поступається перед найкращими закордонними зразками Він адаптований до води нашої вітчизняної якості і не потребує спеціальної її очистки Термін використання дорівнює 30-ти рокам Фіг 5 Фіг. 8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
