Радіатор опалювальний

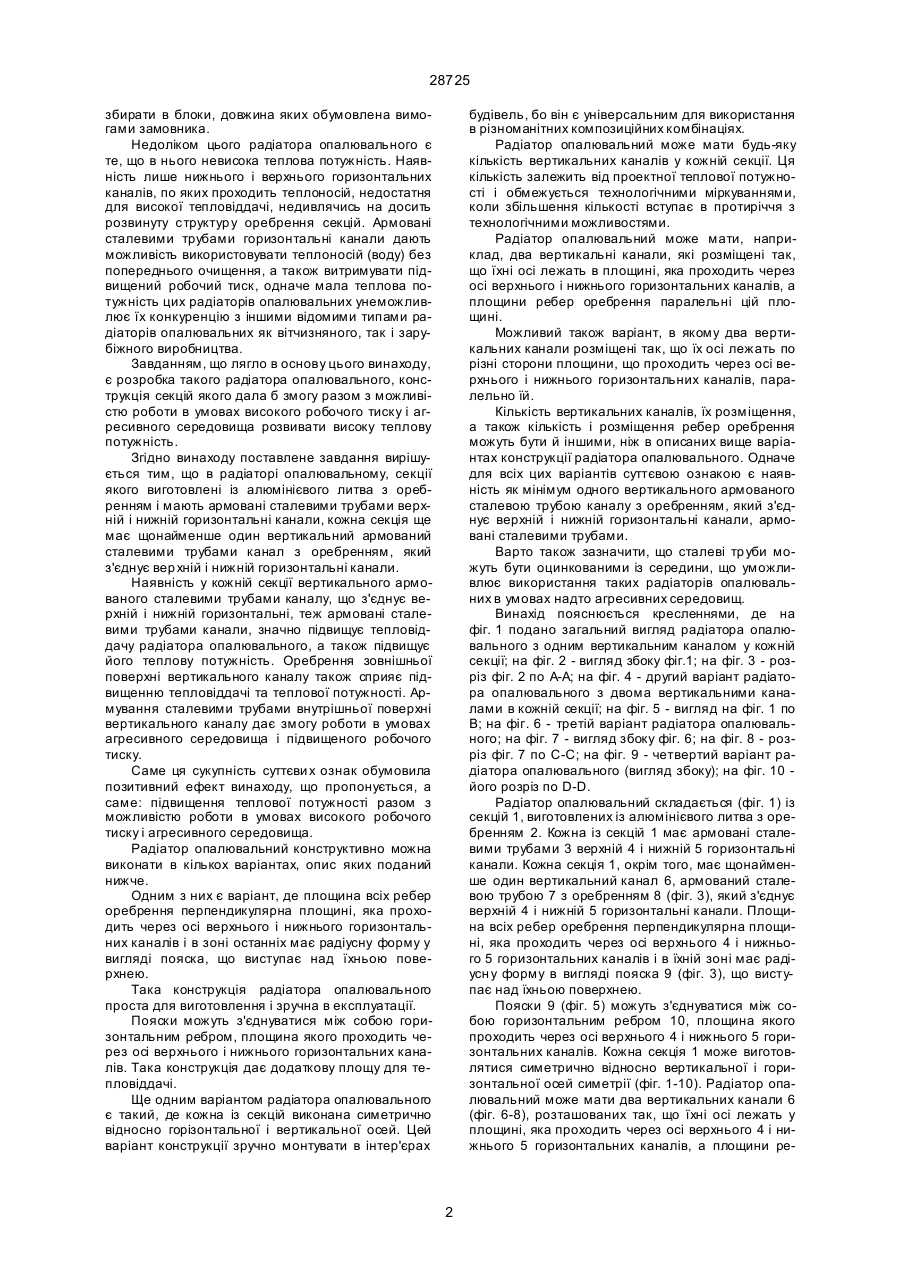

1. Радіатор опалювальний, який складається із секцій з алюмінієвого литва з оребренням, кожна з яких має армовані сталевими трубами верхній і нижній горизонтальні канали, відрізняється тим, що кожна секція має щонайменше один вертикальний армований сталевою трубою канал з оребренням, який з'єднує верхній і нижній горизонтальні канали. 2. Радіатор опалювальний за п. 1, відрізняється тим, що площина всіх ребер оребрення перпенди 28725 збирати в блоки, довжина яких обумовлена вимогами замовника. Недоліком цього радіатора опалювального є те, що в нього невисока теплова потужність. Наявність лише нижнього і верхнього горизонтальних каналів, по яких проходить теплоносій, недостатня для високої тепловіддачі, недивлячись на досить розвинуту структур у оребрення секцій. Армовані сталевими трубами горизонтальні канали дають можливість використовувати теплоносій (воду) без попереднього очищення, а також витримувати підвищений робочий тиск, одначе мала теплова потужність цих радіаторів опалювальних унеможливлює їх конкуренцію з іншими відомими типами радіаторів опалювальних як вітчизняного, так і зарубіжного виробництва. Завданням, що лягло в основу цього винаходу, є розробка такого радіатора опалювального, конструкція секцій якого дала б змогу разом з можливістю роботи в умовах високого робочого тиску і агресивного середовища розвивати високу теплову потужність. Згідно винаходу поставлене завдання вирішується тим, що в радіаторі опалювальному, секції якого виготовлені із алюмінієвого литва з оребренням і мають армовані сталевими трубами верхній і нижній горизонтальні канали, кожна секція ще має щонайменше один вертикальний армований сталевими трубами канал з оребренням, який з'єднує вер хній і нижній горизонтальні канали. Наявність у кожній секції вертикального армованого сталевими трубами каналу, що з'єднує верхній і нижній горизонтальні, теж армовані сталевими трубами канали, значно підвищує тепловіддачу радіатора опалювального, а також підвищує його теплову потужність. Оребрення зовнішньої поверхні вертикального каналу також сприяє підвищенню тепловіддачі та теплової потужності. Армування сталевими трубами внутрішньої поверхні вертикального каналу дає змогу роботи в умовах агресивного середовища і підвищеного робочого тиску. Саме ця сукупність суттєви х ознак обумовила позитивний ефект винаходу, що пропонується, а саме: підвищення теплової потужності разом з можливістю роботи в умовах високого робочого тиску і агресивного середовища. Радіатор опалювальний конструктивно можна виконати в кількох варіантах, опис яких поданий нижче. Одним з них є варіант, де площина всіх ребер оребрення перпендикулярна площині, яка проходить через осі верхнього і нижнього горизонтальних каналів і в зоні останніх має радіусну форму у вигляді пояска, що виступає над їхньою поверхнею. Така конструкція радіатора опалювального проста для виготовлення і зручна в експлуатації. Пояски можуть з'єднуватися між собою горизонтальним ребром, площина якого проходить через осі верхнього і нижнього горизонтальних каналів. Така конструкція дає додаткову площу для тепловіддачі. Ще одним варіантом радіатора опалювального є такий, де кожна із секцій виконана симетрично відносно горізонтальної і вертикальної осей. Цей варіант конструкції зручно монтувати в інтер'єрах будівель, бо він є універсальним для використання в різноманітних композиційних комбінаціях. Радіатор опалювальний може мати будь-яку кількість вертикальних каналів у кожній секції. Ця кількість залежить від проектної теплової потужності і обмежується технологічними міркуваннями, коли збільшення кількості вступає в протиріччя з технологічними можливостями. Радіатор опалювальний може мати, наприклад, два вертикальні канали, які розміщені так, що їхні осі лежать в площині, яка проходить через осі верхнього і нижнього горизонтальних каналів, а площини ребер оребрення паралельні цій площині. Можливий також варіант, в якому два вертикальних канали розміщені так, що їх осі лежать по різні сторони площини, що проходить через осі верхнього і нижнього горизонтальних каналів, паралельно їй. Кількість вертикальних каналів, їх розміщення, а також кількість і розміщення ребер оребрення можуть бути й іншими, ніж в описаних вище варіантах конструкції радіатора опалювального. Одначе для всіх цих варіантів суттєвою ознакою є наявність як мінімум одного вертикального армованого сталевою трубою каналу з оребренням, який з'єднує верхній інижній горизонтальні канали, армовані сталевими трубами. Варто також зазначити, що сталеві тр уби можуть бути оцинкованими із середини, що уможливлює використання таких радіаторів опалювальних в умовах надто агресивних середовищ. Винахід пояснюється кресленнями, де на фіг. 1 подано загальний вигляд радіатора опалювального з одним вертикальним каналом у кожній секції; на фіг. 2 - вигляд збоку фіг.1; на фіг. 3 - розріз фіг. 2 по А-А; на фіг. 4 - другий варіант радіатора опалювального з двома вертикальними каналами в кожній секції; на фіг. 5 - вигляд на фіг. 1 по В; на фіг. 6 - третій варіант радіатора опалювального; на фіг. 7 - вигляд збоку фіг. 6; на фіг. 8 - розріз фіг. 7 по С-С; на фіг. 9 - четвертий варіант радіатора опалювального (вигляд збоку); на фіг. 10 його розріз по D-D. Радіатор опалювальний складається (фіг. 1) із секцій 1, виготовлених із алюмінієвого литва з оребренням 2. Кожна із секцій 1 має армовані сталевими трубами 3 верхній 4 і нижній 5 горизонтальні канали. Кожна секція 1, окрім того, має щонайменше один вертикальний канал 6, армований сталевою трубою 7 з оребренням 8 (фіг. 3), який з'єднує верхній 4 і нижній 5 горизонтальні канали. Площина всіх ребер оребрення перпендикулярна площині, яка проходить через осі верхнього 4 і нижнього 5 горизонтальних каналів і в їхній зоні має радіусн у форму в вигляді пояска 9 (фіг. 3), що виступає над їхньою поверхнею. Пояски 9 (фіг. 5) можуть з'єднуватися між собою горизонтальним ребром 10, площина якого проходить через осі верхнього 4 і нижнього 5 горизонтальних каналів. Кожна секція 1 може виготовлятися симетрично відносно вертикальної і горизонтальної осей симетрії (фіг. 1-10). Радіатор опалювальний може мати два вертикальних канали 6 (фіг. 6-8), розташованих так, що їхні осі лежать у площині, яка проходить через осі верхнього 4 і нижнього 5 горизонтальних каналів, а площини ре 2 28725 бер оребрення 2 паралельні цій площині. На фіг. 9-10 подано ще один можливий варіант конструкції, де два вертикальні канали 6 розміщені так, що їхні осі лежать по різні сторони площини, яка проходить через осі верхнього 4 і нижнього 5 горизонтальних каналів паралельно їй. Радіатор опалювальний збирається із окремих секцій 1, кількість яких обчислюється за вимогою замовника. Готові радіатори опалювальні монтуються на стінах приміщення вертикально і підключаються в систему центрального опалювання. Як правило, теплоносієм є неочищена вода, яка надходить з міського водопроводу. B діючий радіатор опалювальний, залежно від того, як подається вода в центральну опалювальну систему (зверху чи знизу), вона надходить відповідно або у верхній 4, або в нижній 5 горизонтальні канали. Далі вона проходить по вертикальному каналу 6 і заповнює всі секції 1 радіатора опалювального. Виходить вода відповідно по протилежному горизонтальному каналу. Ребра оребрення 8 збільшують площу тепловіддачі і підвищують теплову потужність радіатора опалювального. Цьому сприяє також наявність поясків 9 і горизонтального ребра 10, яке з'єднує ці пояски 9 у верхній і нижній зонах секцій 1. Найбільшу роль у підвищенні теплової потужності радіатора опалювального відіграють вертикальні канали 6, по яких проходить теплоносій, нагріваючи оребрення 8 цих каналів і оребрення 2 секцій 1. Радіатор опалювальний придатний для промислового використання, конструкція його проста для виготовлення, отже, його можна випускати серійно. Складові елементи радіатора опалювального легко збираються в суцільну конструкцію і легко монтуються на стінах приміщень. Для виробництва радіаторів опалювальних непотрібні дорогі і дефіцитні матеріали і обладнання. Секції 1 виготовляються з литого алюмінію, а для армування горизонтальних 4, 5 і вертикальних 6 каналів використовуються звичайні сталеві труби. Герметичність у місцях з'єднання секцій 1 забезпечується ніпелями і прокладками (на кресленнях не показані). Ніпелі виготовляються із ковкого чавуну, а прокладки із термостійкої гуми. Проста конструкція радіатора опалювального і її те хнологічність дали змогу оснастити його вертикальним каналом 6, армованим сталевою тр убою 7, і значно підвищити теплову потужність. Усі наведені на фіг. 1-10 варіанти конструкції зручні в експлуатації, тому що мають оптимальну геометричну форму і розташування основних елементів, забезпечують роботу в умовах високих робочих тисків до 1,6 МПа. Отже сукупність суттєви х ознак винаходу, що пропонується, забезпечує позитивний ефект, який маємо при експлуатації описаного вище радіатора опалювального, а саме - підвищення теплової потужності разом з можливістю тривалої роботи в умовах високого робочого тиску і агресивних середовищ. Фіг. 1 Фіг. 2 3 28725 Фіг. 3 Фіг. 6 Фіг. 4 Фіг. 7 Фіг. 5 Фіг. 8 4 28725 Фіг. 9 Фіг. 10 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
