Магнітний сепаратор
Номер патенту: 46964
Опубліковано: 17.06.2002
Автори: Пермінов Юрій Микитович, Абідов Султан Турсунович, Ломовцев Лев Олексійович, Капленко Юрій Петрович
Формула / Реферат
Магнітний сепаратор, який містить нерухому систему, яка займає частину кола та яка складається з радіально розташованих магнітів, полярність яких чергується, навколо якої обертається барабан, який відрізняється тим, що барабан виконано з магнітом'яких та немагнітних ділянок в тангенціальному напрямку, які мають однаковий осьовий розмір, рівний осьовому розміру барабана.
Текст

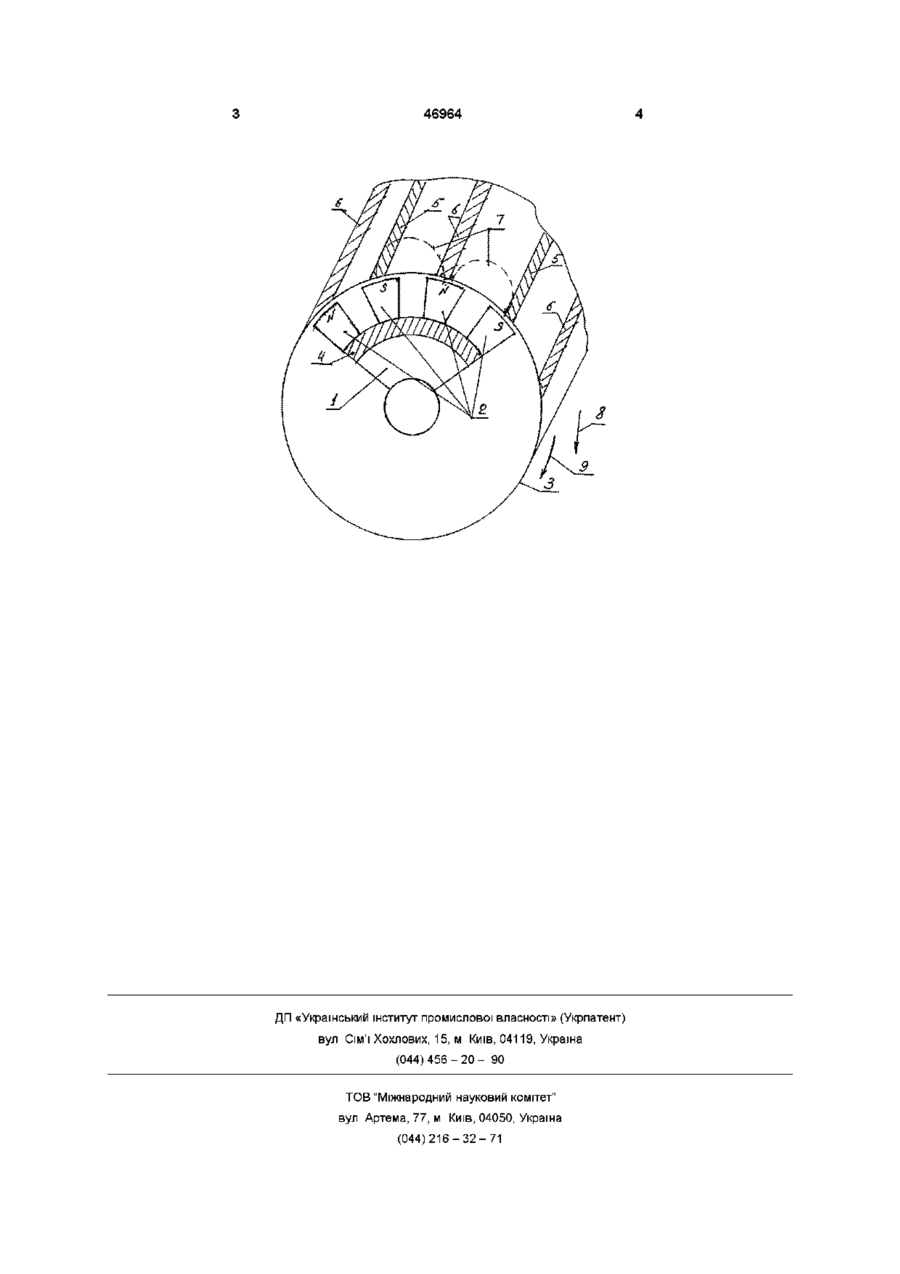

Магнітний сепаратор, який містить нерухому систему, яка займає частину кола та яка складається з радіально розташованих магнітів, полярність яких чергується, навколо якої обертається барабан, який відрізняється тим, що барабан виконано з магнітом'яких та немагнітних ділянок в тангенціальному напрямку, які мають однаковий осьовий розмір, рівний осьовому розміру барабана що чергується, навколо якої обертається барабан з немагнітної сталі На поверхню барабана, що обертається, зсипається матеріал, що сепарується Феромагнітні частки притягуються до барабана у зоні дії магнітів, а немагнітні частки падають у напрямку обертання барабана і мають інший кут падіння магнітом'якого матеріалу, барабана З, який складається з магнітних 5 і немагнітних 6 ділянок Магнітний потік, який створюється магнітами, замикається по шляху 7 між полюсами різноіменної полярності, пронизує барабан та продукт, що сепарується, в радіально-аксіальному напрямку Виконання барабана з магнітних 5 та немагнітних 6 ділянок дозволяє зменшити магнітний опір на шляху потоку в радіальному і частково аксіальному напрямку виключаючи шунтування потоку за рахунок наявності немагнітних ділянок Це дозволяє збільшити індукцію у зоні сепарації і підвищити КІЛЬКІСТЬ продукту, що сепарується Магнітна частина продукту, що сепарується, направляється по шляху 9, а немагнітна по шляху 8 Література 1 Журнал Actapolytechmca Scandmavica, Ph 102 Helsinki, 1974 і DC 621 928 8, 621 318 2 538 2, 2 Книга "Сверхпроводящие машины", видавництво "Мир", Москва, 1977 р , стор 617, 618 (О (О 46964 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюKaplenko Yurii Petrovych, Perminov Yurii Mykytovych, Lomovtsev Lev Oleksiiovych
Автори російськоюКапленко Юрий Петрович, Перминов Юрий Никитович, Ломовцев Лев Алексеевич
МПК / Мітки
МПК: B03C 1/14
Код посилання
<a href="https://ua.patents.su/2-46964-magnitnijj-separator.html" target="_blank" rel="follow" title="База патентів України">Магнітний сепаратор</a>
Магнітний сепаратор
Номер патенту: 46963
Опубліковано: 17.06.2002
Автори: Капленко Юрій Петрович, Ломовцев Лев Олексійович, Абідов Султан Турсунович, Пермінов Юрій Микитович
МПК: B03C 1/18
Формула / Реферат:
Магнітний сепаратор, який являє собою магнітну систему, яка складається з радіально розташованих магнітів, полярність яких чергується по колу, навколо якої обертається барабан, який відрізняється тим, що містить два барабана, які обертаються, один з котрих - ведучий, є циліндричною магнітною системою з магнітами, які розташовані по всьому колу, між барабанами натягнута стрічка з немагнітного матеріалу.
Магнітний сепаратор
Номер патенту: 46986
Опубліковано: 17.06.2002
Автори: Пермінов Юрій Микитович, Абідов Султан Турсунович
МПК: H01F 7/00
Формула / Реферат:
Магнітний сепаратор, що містить магнітну систему з магнітом'яких вставок, по обидві сторони яких розміщені магніти однакової полярності, який відрізняється тим, що магнітна система в площині, перпендикулярній осі сепаратора, займає частину кола, причому магніти заповнюють лише сектор цієї частини, навколо магнітної системи обертається барабан з гладкою або зигзагоподібною поверхнею в площині, яка паралельна осі сепаратора.
Барабанний магнітний сепаратор
Номер патенту: 41664
Опубліковано: 17.09.2001
Автори: Спицький Анатолій Миколайович, Манько Василь Васильович, Коровін Вадим Юрійович, Домущей Геннадій Тимофійович, Бахмут Микола Стефанович, Данилюк Григорій Васильович, Руденко Віктор Афанасьйович, Дьяков Георгій Іванович, Чернявський Володимир Іванович, Путілов Юрій Григорович, Яременко Василь Іванович
МПК: B03C 1/10
Мітки: барабанний, сепаратор, магнітний
Формула / Реферат:
1. Магнітний сепаратор, складений з ванни, немагнітного барабана, усередині якого встановлено нерухому магнітну систему, між полюсами постійних магнітів якої розміщені пластини з магнітноном'якого матеріалу, приводу барабана, короба живлення та приймачів концентрату і немагнітних "хвостів", який відрізняється тим. що зовнішня поверхня барабана має захисний шар, в котрий вкраплені дрібні частки магнітном'якого матеріалу зі щільністю...
Барабанний магнітний сепаратор
Номер патенту: 37834
Опубліковано: 15.05.2001
Автори: Юртаєва Алла Дмитрівна, Кас'ян Валерій Олексійович, Оселедько Володимир Анатольєвич, Хватов Юрій Олфійович, Мовчан Володимир Петрович, Дмітрієнко Олександр Іванович, Сидоренко Віктор Дмитрович, Сергійчук Анатолій Григорович, Ломовцев Лев Олексійович, Федько Михайло Борисович, Станков Олександр Павлович, Ганжа Раїса Петрівна, Бизов Володимир Федорович, Капленко Юрій Петрович, Колосов Валерій Олександрович
МПК: B03C 1/247
Мітки: барабанний, сепаратор, магнітний
Формула / Реферат:
Дата прийняття рішення 19лютого2001р. (21) 2000042284(54) (57) 1. Барабанний...
Магнітний сепаратор
Номер патенту: 31966
Опубліковано: 15.05.2002
Автор: Павлушин Олександр Григорович
Формула / Реферат:
Магнітний сепаратор, який включає несучу раму, робочий орган, виконаний у вигляді стрічкового транспортера на роликоопорах із натяжним і привідним барабанами, усередині якого розташована магнітна система з плоских постійних магнітів, встановлених рядами, і приймачі магнітних і немагнітних продуктів, який відрізняється тим, що барабани і роликоопори розміщені на несучій рамі уздовж напрямку падаючого потоку металургійного шлаку та по обидві...
