Спосіб визначення ергономічних показників якості конструкції плечових швейних виробів на фігурі людини і пристрій для його здійснення

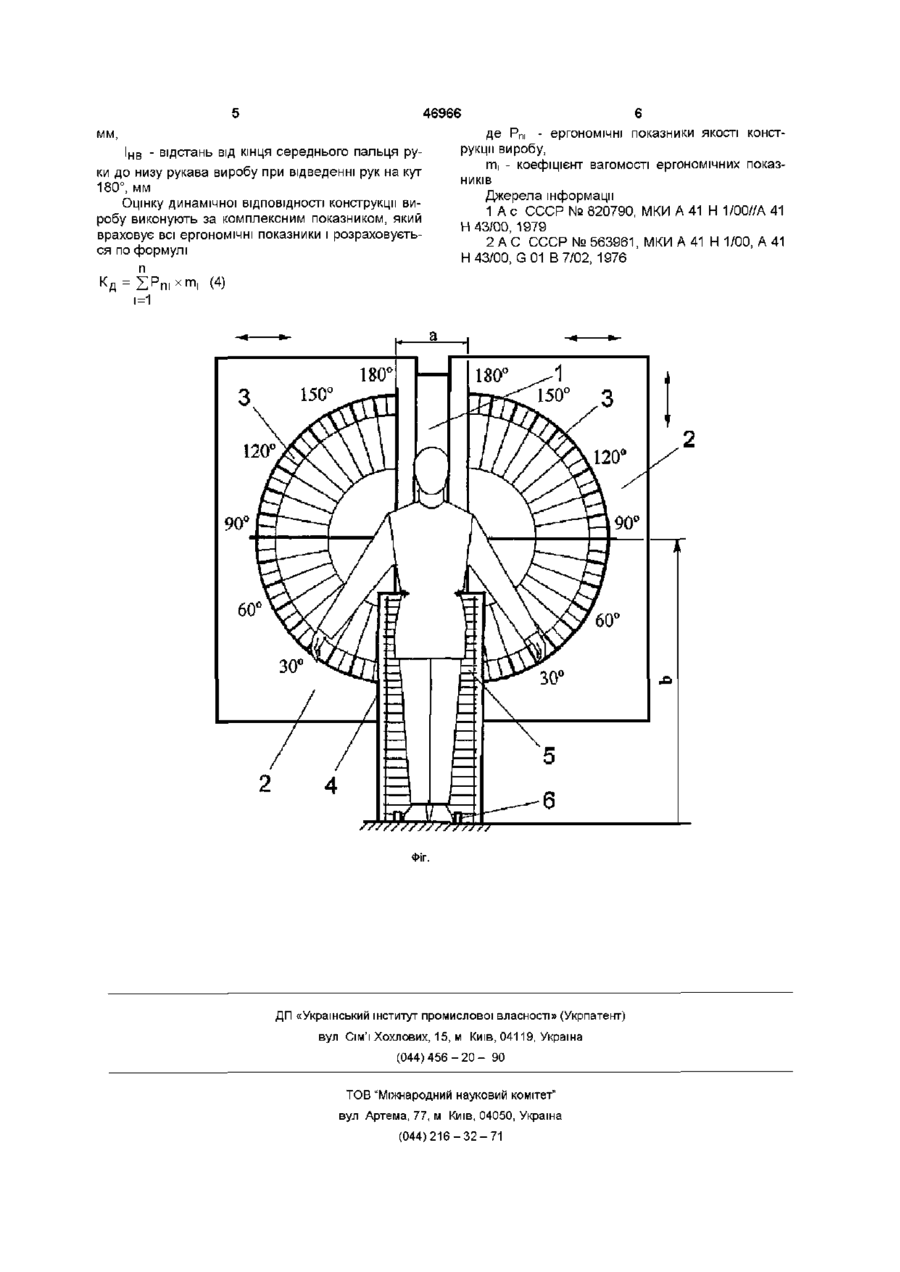

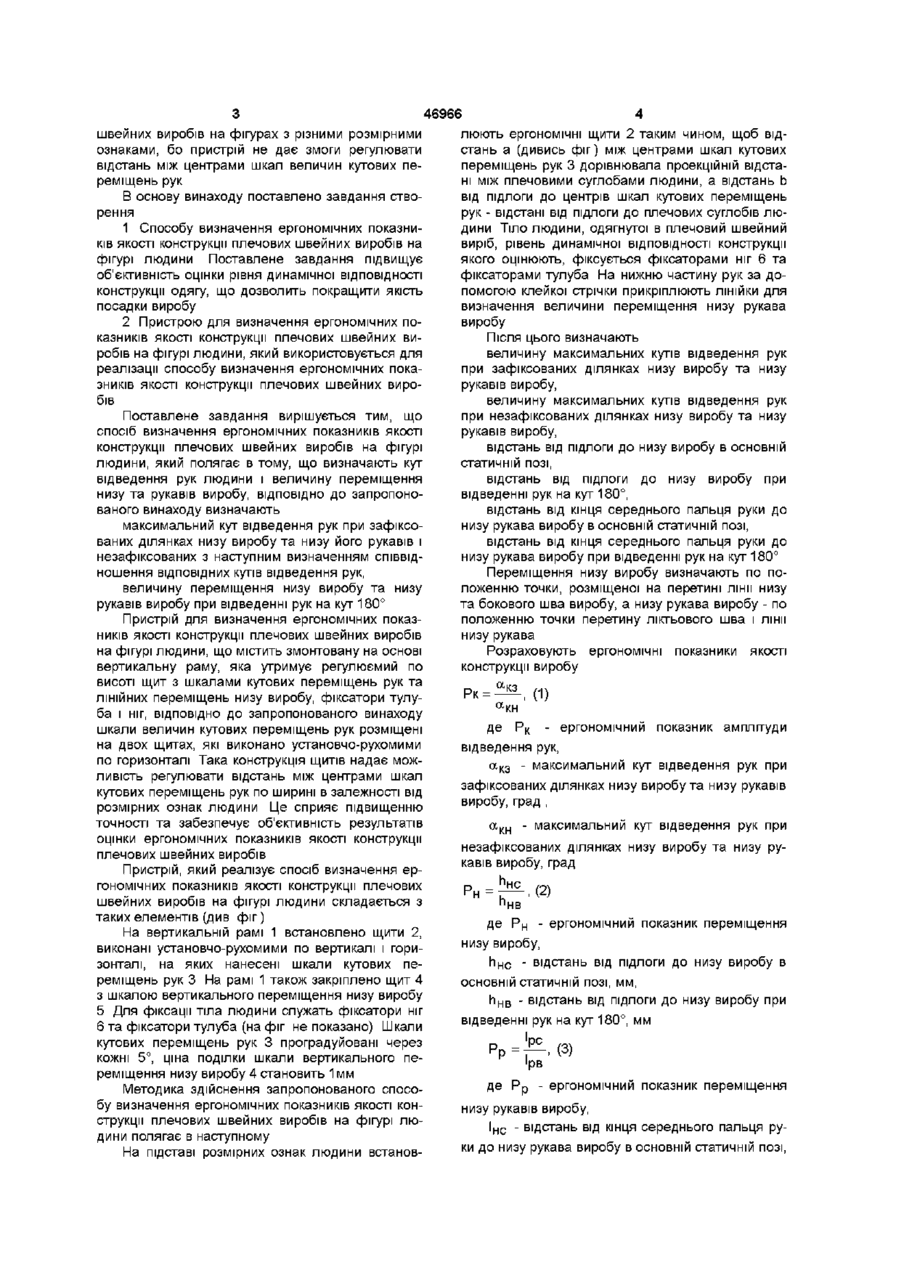

1 Спосіб визначення ергономічних показників якості конструкції плечових швейних виробів, який полягає у визначенні кута відведення рук людини і величини переміщення певних конструктивних ЛІНІЙ (лінії грудей, тали, стегон, низу виробу та рукава), який відрізняється тим, що визначають максимальний кут відведення рук при зафіксованих ділянках низу виробу та рукавів виробу і незафіксованих з наступним визначенням співвідношення ВІДПОВІДНИХ величин кутів відведення рук та величину переміщення низу рукавів при відведенні рук на кут 180° 2 Спосіб за п 1, який відрізняється тим, що величину переміщення низу рукавів визначають по положенню точки перетину ліктьового шва та лінії низу рукава 3 Спосіб за п 1, який відрізняється тим, що величину переміщення низу рукавів визначають за допомогою жорстко прикріплених до рук ЛІНІЙОК 4 Пристрій для здійснення способу, що містить змонтовану на основі вертикальну раму, яка несе регульований по висоті щит з шкалами величин кутових переміщень рук і щит ЛІНІЙНИХ переміщень низу виробу та фіксатори тулуба і ніг, який відрізняється тим, що шкали величин кутових переміщень рук розміщені на двох щитах, які виконано стійко рухомими по горизонталі Винахід відноситься до легкої промисловості, конкретніше до швейного виробництва, а саме конструювання швейних виробів і може бути використаний для оцінки динамічної ВІДПОВІДНОСТІ конструкції плечових швейних виробів на фігурі людини Відомо спосіб визначення ергономічних показників якості плечових швейних виробів шляхом визначення кута розмаху рук людини з виробом при якому одночасно з розмахом рук визначають величину тиску виробу на опорну плечову ділянку в місцях, де виникає максимальний тиск на спині і руці, а оцінку якості визначають по величині максимального тиску [1] Зазначений спосіб не дозволяє виконати об'єктивну оцінку якості конструкції швейних виробів, які характеризуються значним об'ємом і не досить щільним приляганням на вказаних ділянках (наприклад, курток) Найбільш близьким технічним рішенням є спосіб визначення ергономічних показників якості конструкції плечових швейних виробів на фігурі людини при якому визначають величину максимального розмаху рук людини з виробом і без нього з наступним визначенням співвідношення ВІДПОВІД НИХ величин розмаху та величину переміщення низу виробу на рівні бічних швів при ПІДЙОМІ рук до горизонтального положення [2] Вказаний спосіб дозволяє визначити ергономічні показники плечових швейних виробів, однак через те, що величина максимального розмаху рук з виробом залежить не тільки від якості конструкції одягу, але й від фізичного зусилля людини, а також через те, що оцінку виконують при ПІДЙОМІ рук до горизонтального положення, унеможливлюється оцінка якості конструкції одягу, для якого характерно виконання рухів з амплітудою відхилення до 180° (наприклад, спеціального та спортивного одягу) Найбільш близьким за технічною суттю є пристрій, що складається із основи з вертикальною рамою, яка несе ергономічний щит з шкалами величин кутових переміщень рук, вертикальних та горизонтальних відхилень тулуба і голови людини, фіксаторів положення рук, які утримуються на рамі, датчика положення низу виробу і репструючого приладу [2] Недоліком описаного пристрою є те, що за його допомогою неможливо з достатньою точністю визначити ергономічні показники якості плечових (О (О о> (О 46966 швейних виробів на фігурах з різними розмірними люють ергономічні щити 2 таким чином, щоб відознаками, бо пристрій не дає змоги регулювати стань а (дивись фіг) між центрами шкал кутових відстань між центрами шкал величин кутових пепереміщень рук 3 дорівнювала проекційній відстареміщень рук ні між плечовими суглобами людини, а відстань b від підлоги до центрів шкал кутових переміщень В основу винаходу поставлено завдання створук - відстані від підлоги до плечових суглобів люрення дини Тіло ЛЮДИНИ, одягнутої в плечовий швейний 1 Способу визначення ергономічних показнивиріб, рівень динамічної ВІДПОВІДНОСТІ конструкції ків якості конструкції плечових швейних виробів на якого оцінюють, фіксується фіксаторами ніг 6 та фігурі людини Поставлене завдання підвищує фіксаторами тулуба На нижню частину рук за дооб'єктивність оцінки рівня динамічної ВІДПОВІДНОСТІ помогою клейкої стрічки прикріплюють ЛІНІЙКИ для конструкції одягу, що дозволить покращити якість визначення величини переміщення низу рукава посадки виробу виробу 2 Пристрою для визначення ергономічних показників якості конструкції плечових швейних виПісля ЦЬОГО визначають робів на фігурі людини, який використовується для величину максимальних кутів відведення рук реалізації способу визначення ергономічних покапри зафіксованих ділянках низу виробу та низу зників якості конструкції плечових швейних вирорукавів виробу, бів величину максимальних кутів відведення рук при незафіксованих ділянках низу виробу та низу Поставлене завдання вирішується тим, що рукавів виробу, спосіб визначення ергономічних показників якості конструкції плечових швейних виробів на фігурі відстань від підлоги до низу виробу в основній людини, який полягає в тому, що визначають кут статичній позі, відведення рук людини і величину переміщення відстань від підлоги до низу виробу при низу та рукавів виробу, ВІДПОВІДНО ДО запропоновідведенні рук на кут 180°, ваного винаходу визначають відстань від кінця середнього пальця руки до низу рукава виробу в основній статичній позі, максимальний кут відведення рук при зафіксованих ділянках низу виробу та низу його рукавів і відстань від кінця середнього пальця руки до незафіксованих з наступним визначенням співвіднизу рукава виробу при відведенні рук на кут 180° ношення ВІДПОВІДНИХ кутів відведення рук, Переміщення низу виробу визначають по положенню точки, розміщеної на перетині лінії низу величину переміщення низу виробу та низу та бокового шва виробу, а низу рукава виробу - по рукавів виробу при відведенні рук на кут 180° положенню точки перетину ліктьового шва і лінії Пристрій для визначення ергономічних показнизу рукава ників якості конструкції плечових швейних виробів на фігурі людини, що містить змонтовану на основі Розраховують ергономічні показники якості вертикальну раму, яка утримує регулюємий по конструкції виробу висоті щит з шкалами кутових переміщень рук та Рк = ^ , (1) ЛІНІЙНИХ переміщень низу виробу, фіксатори тулуа кн ба і ніг, ВІДПОВІДНО до запропонованого винаходу шкали величин кутових переміщень рук розміщені де Р к - ергономічний показник амплітуди на двох щитах, які виконано установчо-рухомими відведення рук, по горизонталі Така конструкція щитів надає можа к з - максимальний кут відведення рук при ливість регулювати відстань між центрами шкал зафіксованих ділянках низу виробу та низу рукавів кутових переміщень рук по ширині в залежності від виробу, град , розмірних ознак людини Це сприяє підвищенню точності та забезпечує об'єктивність результатів а к н - максимальний кут відведення рук при оцінки ергономічних показників якості конструкції незафіксованих ділянках низу виробу та низу руплечових швейних виробів кавів виробу, град Пристрій, який реалізує спосіб визначення еро HC гономічних показників якості конструкції плечових ,(2) швейних виробів на фігурі людини складається з нв таких елементів (див фіг) де Р н - ергономічний показник переміщення На вертикальній рамі 1 встановлено щити 2, низу виробу, виконані установчо-рухомими по вертикалі і гориh H C - відстань від підлоги до низу виробу в зонталі, на яких нанесені шкали кутових переміщень рук 3 На рамі 1 також закріплено щит 4 основній статичній позі, мм, з шкалою вертикального переміщення низу виробу h H B - відстань від підлоги до низу виробу при 5 Для фіксації тіла людини служать фіксатори ніг відведенні рук на кут 180°, мм 6 та фіксатори тулуба (на фіг не показано) Шкали кутових переміщень рук 3 проградуйовані через п _'РС -. (З) Р кожні 5°, ціна поділки шкали вертикального пе•рв реміщення низу виробу 4 становить 1 мм де Рр - ергономічний показник переміщення Методика здійснення запропонованого способу визначення ергономічних показників якості коннизу рукавів виробу, струкції плечових швейних виробів на фігурі люІ н с - відстань від кінця середнього пальця рудини полягає в наступному ки до низу рукава виробу в основній статичній позі, На підставі розмірних ознак людини встановh 46966 MM, Інв - відстань від кінця середнього пальця ру ки до низу рукава виробу при відведенні рук на кут 180°, мм Оцінку динамічної ВІДПОВІДНОСТІ конструкції виробу виконують за комплексним показником, який враховує всі ергономічні показники і розраховується по формулі хт, 6 де Рщ - ергономічні показники якості конструкції виробу, т і - коефіцієнт вагомості ергономічних показників Джерела інформації 1 А с СССР № 820790, МКИ А 41 Н 1/00//А 41 Н 43/00, 1979 2 А С СССР № 563961, МКИ А 41 Н 1/00, А 41 Н 43/00, G01 В 7/02, 1976 (4) Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
