Спосіб підключення електродугового плазмотрона для підігрівання металу перед механічною обробкою

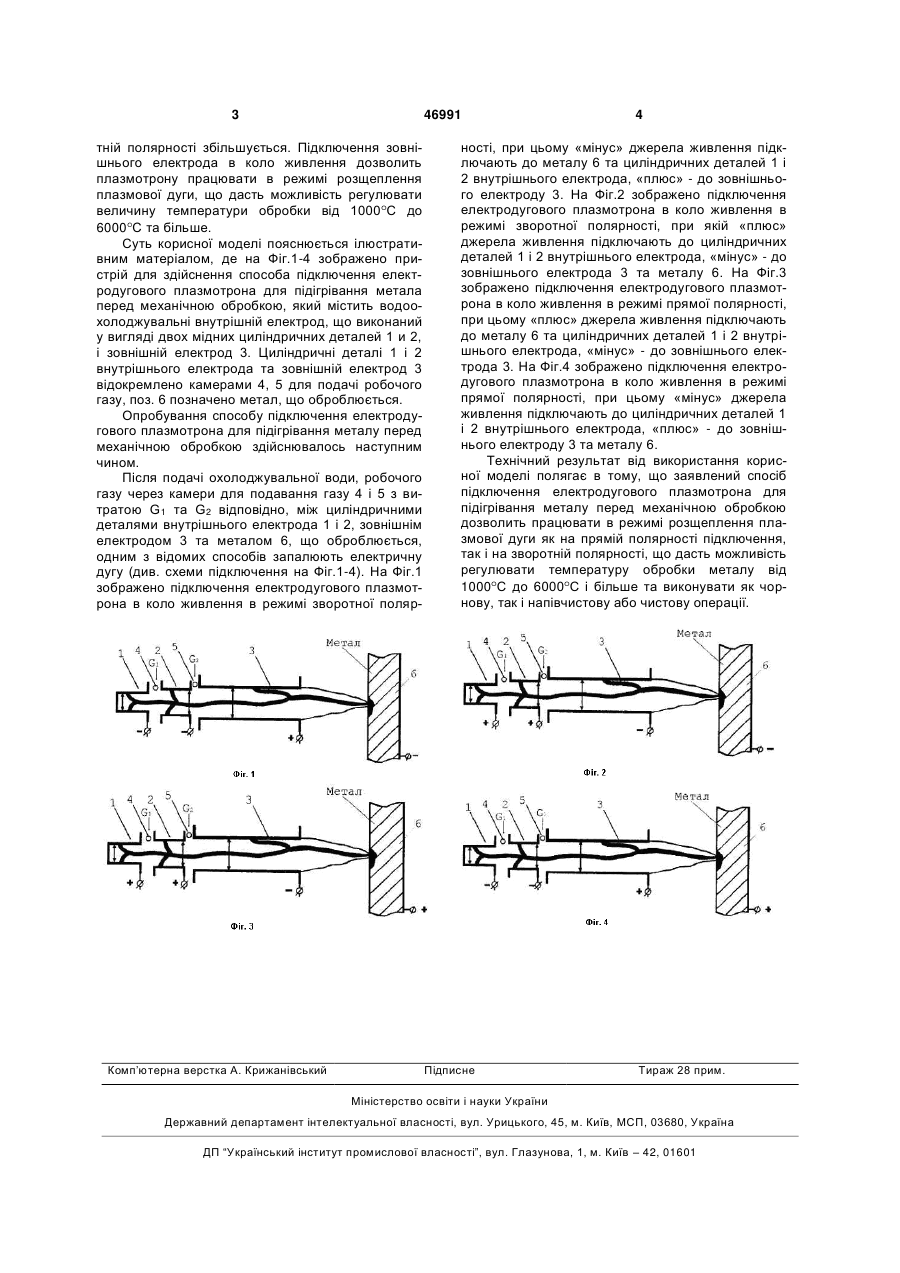

Спосіб підключення електродугового плазмотрона для підігрівання металу перед механічною обробкою, який полягає в тому, що електроди і метал, що оброблюється, підключають до джерела живлення, який відрізняється тим, що внутрішній електрод, зовнішній електрод і метал, що оброблюється, підключають до джерела живлення у режимі як прямої полярності, так і зворотної полярності. (19) (21) u200908107 (22) 03.08.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ДЗЮБА В'ЯЧЕСЛАВ ЛЕОНІДОВИЧ, КОРСУНОВ КОСТЯНТИН АНАТОЛІЙОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 46991 тній полярності збільшується. Підключення зовнішнього електрода в коло живлення дозволить плазмотрону працювати в режимі розщеплення плазмової дуги, що дасть можливість регулювати величину температури обробки від 1000 С до 6000 С та більше. Суть корисної моделі пояснюється ілюстративним матеріалом, де на Фіг.1-4 зображено пристрій для здійснення способа підключення електродугового плазмотрона для підігрівання метала перед механічною обробкою, який містить водоохолоджувальні внутрішній електрод, що виконаний у вигляді двох мідних циліндричних деталей 1 и 2, і зовнішній електрод 3. Циліндричні деталі 1 і 2 внутрішнього електрода та зовнішній електрод 3 відокремлено камерами 4, 5 для подачі робочого газу, поз. 6 позначено метал, що оброблюється. Опробування способу підключення електродугового плазмотрона для підігрівання металу перед механічною обробкою здійснювалось наступним чином. Після подачі охолоджувальної води, робочого газу через камери для подавання газу 4 і 5 з витратою G1 та G2 відповідно, між циліндричними деталями внутрішнього електрода 1 і 2, зовнішнім електродом 3 та металом 6, що оброблюється, одним з відомих способів запалюють електричну дугу (див. схеми підключення на Фіг.1-4). На Фіг.1 зображено підключення електродугового плазмотрона в коло живлення в режимі зворотної поляр Комп’ютерна верстка А. Крижанівський 4 ності, при цьому «мінус» джерела живлення підключають до металу 6 та циліндричних деталей 1 і 2 внутрішнього електрода, «плюс» - до зовнішнього електроду 3. На Фіг.2 зображено підключення електродугового плазмотрона в коло живлення в режимі зворотної полярності, при якій «плюс» джерела живлення підключають до циліндричних деталей 1 і 2 внутрішнього електрода, «мінус» - до зовнішнього електрода 3 та металу 6. На Фіг.3 зображено підключення електродугового плазмотрона в коло живлення в режимі прямої полярності, при цьому «плюс» джерела живлення підключають до металу 6 та циліндричних деталей 1 і 2 внутрішнього електрода, «мінус» - до зовнішнього електрода 3. На Фіг.4 зображено підключення електродугового плазмотрона в коло живлення в режимі прямої полярності, при цьому «мінус» джерела живлення підключають до циліндричних деталей 1 і 2 внутрішнього електрода, «плюс» - до зовнішнього електроду 3 та металу 6. Технічний результат від використання корисної моделі полягає в тому, що заявлений спосіб підключення електродугового плазмотрона для підігрівання металу перед механічною обробкою дозволить працювати в режимі розщеплення плазмової дуги як на прямій полярності підключення, так і на зворотній полярності, що дасть можливість регулювати температуру обробки металу від 1000 С до 6000 С і більше та виконувати як чорнову, так і напівчистову або чистову операції. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
