Черв’ячна передача

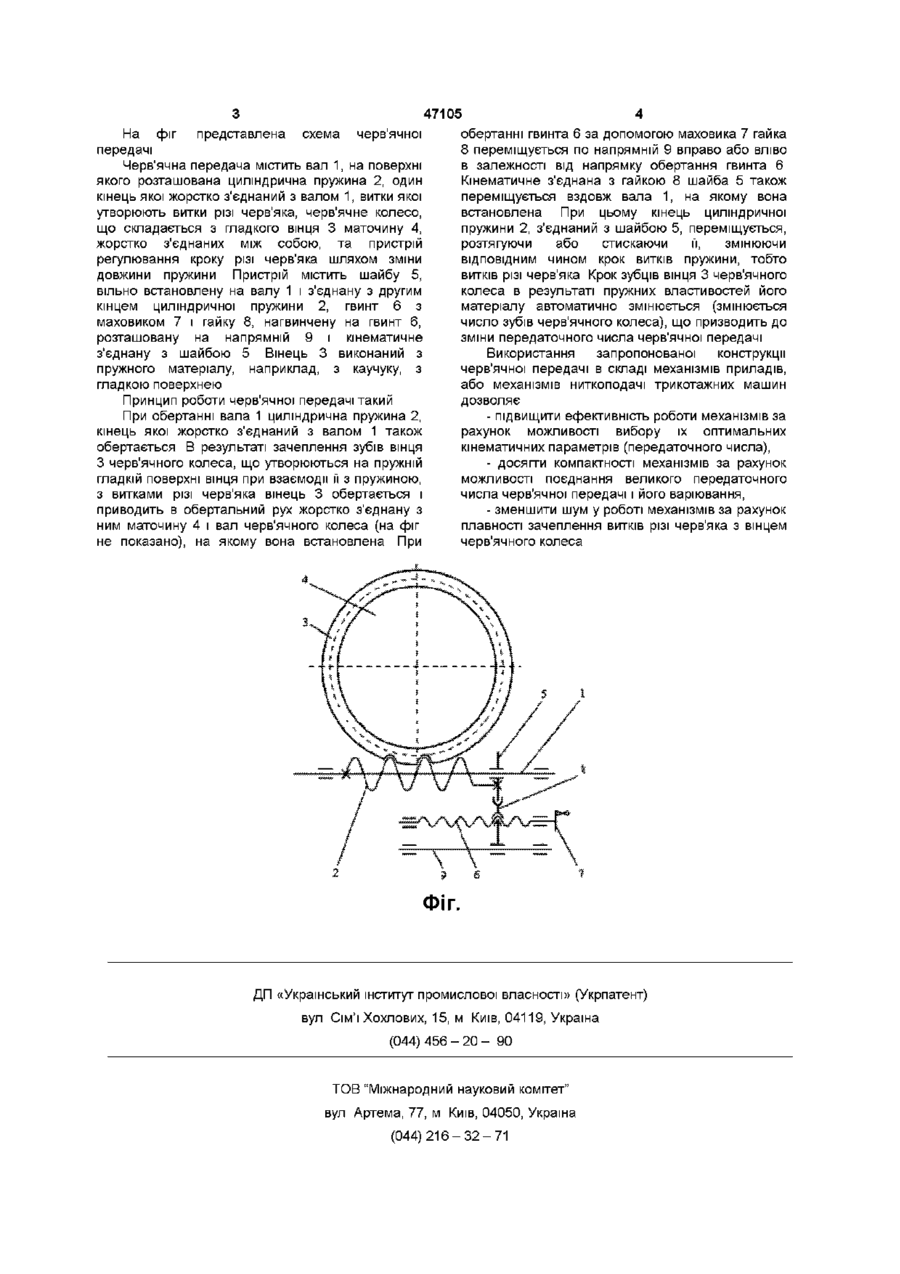

Snbsp, Snbsp, Винахід відноситься до області приладобудування, а саме, до передач механізмів приладів, а також до області трикотажного машинобудування, а саме до передач механізмів ниткоподачі Відома черв'ячна передача, що містить вал, на поверхні якого розташовані витки різі черв'яка, і черв'ячне колесо, що включає вінець та маточну, жорстко з'єднані між собою (Чернявский С А и др Проектирование механических передач - М Машиностроение, 1976 - 608 с ) Жорстке з'єднання витків різі черв'яка з валом (черв'як виконано у вигляді однієї деталі) та ЛІНІЙНИЙ контакт витків різі черв'яка з вінцем не дає змоги варіювати (змінювати) передаточне число черв'ячної передачі, а також знижує навантажувальну спроможність черв'ячної передачі, що призводить до зниження ефективності її роботи, зокрема до зменшення ефект роботи черв'ячної передачі (велике передаточне число та можливість його варіювання, що є необхідною вимогою до передач механізмів приладів та деяких механізмів трикотажних машин, зокрема, механізмів ниткоподачі) Таким чином в основу винаходу покладена задача створити таку конструкцію черв'ячної передачі, в якій шляхом введення додаткового вузла та зміни конструкції черв'яка і вінця черв'ячного колеса забезпечилась би можливість варіювання передаточного числа черв'ячної передачі, завдяки чому підвищилася б ефективність її роботи Поставлена задача розв'язана тим, що черв'ячна передача, що містить вал, на поверхні якого розташовані витки різі черв'яка, і черв'ячне колесо, що включає вінець та маточину, жорстко з'єднані між собою, згідно з винаходом додатково обладнана пристроєм регулювання кроку різі черв'яка, при цьому витки різі черв'яка виконано у вигляді циліндричної пружини, один кінець якої жорстко з'єднаний з валом, а другий - з пристроєм регулювання кроку різі черв'яка, вінець виконаний з пружного матеріалу гладким і кінематично з'єднаний з циліндричною пружиною Додаткове обладнання черв'ячної передачі пристроєм регулювання кроку різьби черв'яка, виконання витків різі черв'яка у вигляді циліндричної пружини, один кінець якої жорстко з'єднаний з валом, а другий - з пристроєм регулювання кроку різі черв'яка, та виконання вінця черв'ячного колеса з пружного матеріалу гладким і кінематично з'єднаним з циліндричною пружиною дозволяє змінювати передаточне число черв'ячної передачі, вибираючи його оптимальну величину, завдяки чому підвищується ефективність роботи черв'ячної передачі ДОВГОВІЧНОСТІ черв'ячної передачі З метою підвищення ДОВГОВІЧНОСТІ роботи черв'ячної передачі стали використовувати черв'ячні передачі з черв'яком, витки різі якого мають увігнутий профіль Відома, зокрема, черв'ячна передача, що містить вал, на поверхні якого розташовані витки різі черв'яка, і черв'ячне колесо, що включає вінець та Маточину t жорстко з'єднані між собою (Гузенков П Г Детали машин - М Высшая школа, 1982 - С 219 - 220, рис 13 4, в) Витки різі черв'яка мають увігнутий профіль Виконання різі з увігнутим профілем призводить до збільшення поверхні контакту витків різі черв'яка з вінцем, що, в свою чергу, призводить до підвищення ДОВГОВІЧНОСТІ роботи черв'ячної передачі Але жорстке з'єднання витків різі черв'яка з валом не дає змоги варіювати передаточне число черв'ячної передачі, що не дозволяє в повній мірі реалізувати ю о На фіг представлена схема черв'ячної передачі Черв'ячна передача містить вал 1, на поверхні якого розташована циліндрична пружина 2, один кінець якої жорстко з'єднаний з валом 1, витки якої утворюють витки різі черв'яка, черв'ячне колесо, що складається з гладкого вінця 3 маточину 4, жорстко з'єднаних між собою, та пристрій регулювання кроку різі черв'яка шляхом зміни довжини пружини Пристрій містить шайбу 5, вільно встановлену на валу 1 і з'єднану з другим кінцем циліндричної пружини 2, гвинт 6 з маховиком 7 і гайку 8, нагвинчену на гвинт 6, розташовану на напрямній 9 і кінематичне з'єднану з шайбою 5 Вінець 3 виконаний з пружного матеріалу, наприклад, з каучуку, з гладкою поверхнею 47105 обертанні гвинта 6 за допомогою маховика 7 гайка 8 переміщується по напрямній 9 вправо або вліво в залежності від напрямку обертання гвинта 6 Кінематичне з'єднана з гайкою 8 шайба 5 також переміщується вздовж вала 1, на якому вона встановлена При цьому кінець циліндричної пружини 2, з'єднаний з шайбою 5, переміщується, розтягуючи або стискаючи її, змінюючи ВІДПОВІДНИМ чином крок витків пружини, тобто витків різі черв'яка Крок зубців вінця 3 черв'ячного колеса в результаті пружних властивостей його матеріалу автоматично змінюється (змінюється число зубів черв'ячного колеса), що призводить до зміни передаточного числа черв'ячної передачі Використання запропонованої конструкції черв'ячної передачі в складі механізмів приладів, або механізмів ниткоподачі трикотажних машин дозволяє - підвищити ефективність роботи механізмів за рахунок можливості вибору їх оптимальних кінематичних параметрів (передаточного числа), - досягти компактності механізмів за рахунок можливості поєднання великого передаточного числа черв'ячної передачі і його варіювання, - зменшити шум у роботі механізмів за рахунок плавності зачеплення витків різі черв'яка з вінцем черв'ячного колеса Принцип роботи черв'ячної передачі такий При обертанні вала 1 циліндрична пружина 2, кінець якої жорстко з'єднаний з валом 1 також обертається В результаті зачеплення зубів вінця З черв'ячного колеса, що утворюються на пружній гладкій поверхні вінця при взаємодії її з пружиною, з витками різі черв'яка вінець 3 обертається і приводить в обертальний рух жорстко з'єднану з ним маточину 4 і вал черв'ячного колеса (на фіг не показано), на якому вона встановлена При ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
