Гвинтова передача

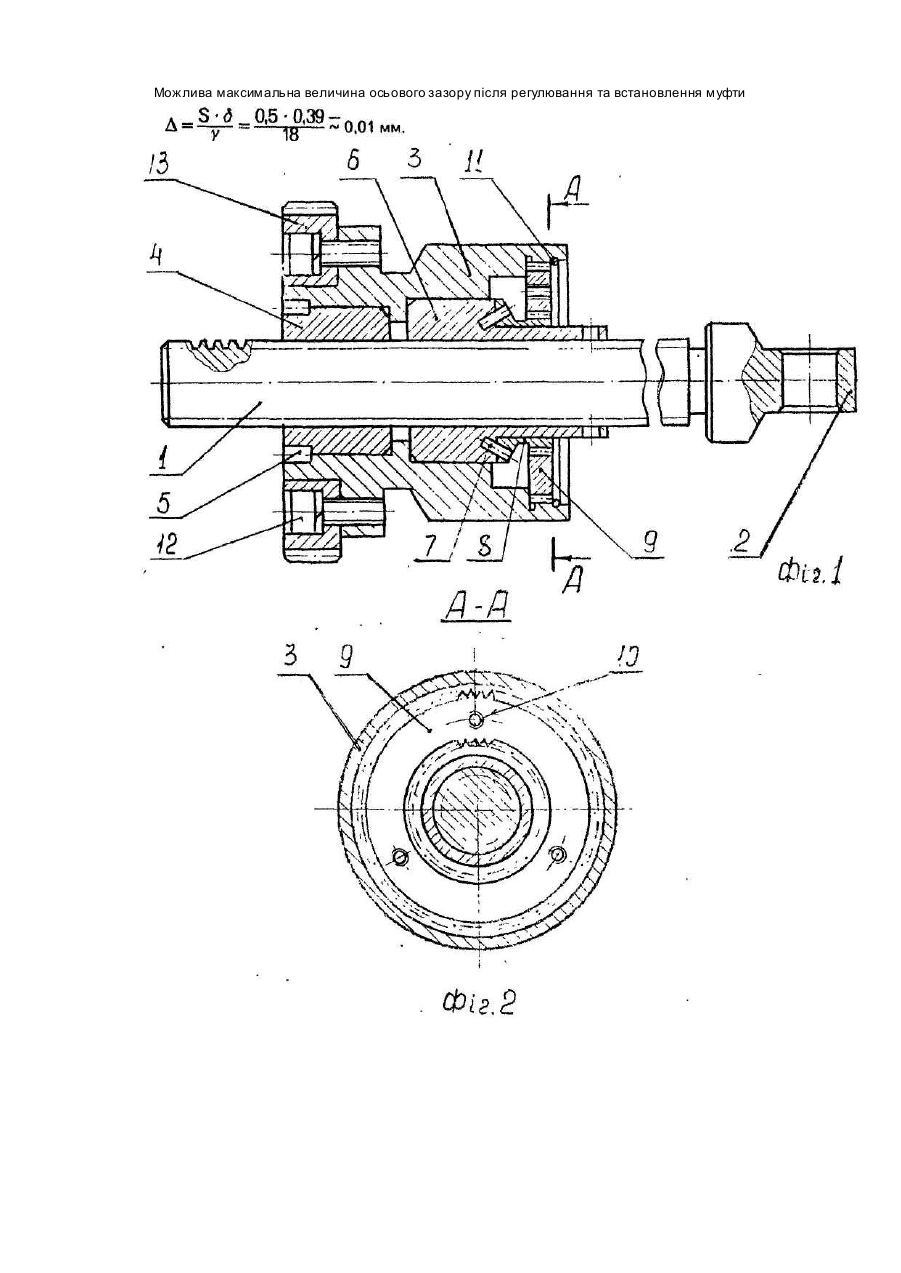

Винахід відноситься до галузі машинобудування, а конкретно до гвинтових передач з компенсацією люфта в різьбовій парі. Гвинтові передачі з компенсацією люфта в різьбовій парі відомі. Відома гвинтова передача, яка включає ходовий гвинт і здвоєн у ходову гайку, одна з якої має на зовнішній поверхні зубчастий вінець, зчеплений з внутрішнім зубчастим вінцем Іншої гайки. Компенсація люфта (виборка зазорів) в різьбі такої передачі здійснюється за рахунок встановленими між торцями гайок розпірної пружини [Ан урьев В.И. Справочник конструктора-машиностроителя. Т. 2, С. 506. - М.: Машиностроение, 1980]. Недоліком такої передачі є те, що осьове зусилля пружини повинно бути більшим від осьового зусилля на ходовому гвинті, що приводить до збільшення габаритів передачі і обмеженого її використання при великих осьових зусиллях на гвинті. Відома також гвинтова передача, яка включає ходовий гвинт і здвоєну ходову гайки, одна з яких має на зовнішній поверхні зубчастий вінець і зв'язана з іншою з допомогою окремого різьбового з'єднання. Компенсація люфта в такій передачі здійснюється за рахунок загвинчування однієї гайки в Іншу. Фіксація взаємного положення гайок здійснюється стопорною пластиною, яка жорстко прикріплена до однієї з гайок і входить в зачеплення з зубчастим вінцем другої [Артоболевский И.И. Ме ханизмы в современной технике. Т. 3, С. 407. - М.: На ука, 1979]. Недоліками такої передачі є низька надійність фіксації з причини податливості пластини, а також невисока дискретність виборки люфта внаслідок того, що крок зубів на зовнішній поверхні однієї з гайок повинен бути порівняно великим з умови встановлення між зубами стопорної пластини. В основу винаходу поставлено задачу вдосконалення відомих гвинтових передач шляхом встановлення здвоєних гайок в спільному корпусі і оснащення передачі двовінцевою зубчастою муфтою для підвищення надійності роботи з великими осьовими зусиллями на гвинті Із забезпеченням достатньої дискретності виборки люфта. Задача вирішена за рахунок того, що гайки встановлені в спільному корпусі, одна - жорстко, а друга з можливістю обертання в цьому корпусі та створення натягу в гвинтовій парі, а двовінцева зубчаста муфта, з великим числом зубів на зовнішньому вінці, зчеплена відповідно з зовнішнім вінцем рухомої гайки та внутрішнім вінцем корпусу, причому числа з убів вінців муфти не рівні між собою і не мають спільних множників, за рахунок чого можлива кутова дискретність ö встановлення муфти зв'язана з числом зубів Z1 внутрішнього вінця та Z2 зовнішнього вінця залежністю: На фіг.1 зображена гвинтова передача, розріз; на фіг.2 - переріз А-А на фіг.1. Передача складається Із ходового гвинта 1 з проушиною 2 і збірної гайки. Збірна гайка включає корпус 3, в осьовому отворі якого жорстко закріплена гайка 4 з допомогою штифтів 5, з іншого боку в осьовому отворі корпусу 3, з можливістю вільного обертання в ньому, встановлена друга гайка 6, на якій жорстко, з допомогою шти фтів 7 закріплений зовнішній зубчастий вінець 8. Гайка 6 зв'язана з корпусом 3 двовінцевою зубчастою муфтою 9 з монтажними різьбовими отворами 10 на торці. При цьому внутрішній зубчастий вінець муфти 9 з'єднані з зовнішнім вінцем 8 гайки 6, а зовнішній зубчастий вінець муфти 9 - з вн утрішнім зубчастим вінцем корпуса 3. Від осьового зміщення муфта 9 зафіксована пружинним кільцем 11. До корпусу 3 з допомогою гвинтів 12 прикріплене зубчасте колесо 13 для одержання обертового руху від привідного механізму (на фіг.1 не показаний). Виборка люфта в гвинтовій парі здійснюється таким чином: при знятій муфті 9 і застопореному від обертового руху гвинті 1, обертанням гайки 6 до упору створюється натяг в різьбі гвинта 1 та гайок 4, 6. Після досягнення необхідної величини натягу (люфтовибору) встановлюється муфта 9, яка жорстко з'єднує гайку 6 з корпусом 3. Муфта 9 фіксується в корпусі 3 стопорним кільцем 11. При цьому можливе положення, коли зуби зовнішнього вінця муфти не співпадають з впадинами зубчастого вінця корпусу на певну к утову величину, яка характеризується кутовою дискретністю установки. В загальному випадку величина цієї дискретності визначається залежністю: де К1, К 2,... Кі - спільні множники для чисел зубів Z1 і Z2 ; Z1 - число зубів внутрішнього вінця муфти; Z2 - число зубів зовнішнього вінця муфти. Очевидно, що найвища дискретність установки досягається у випадку, коли числа зубів Zi і Z2 не мають спільних множників, тобто: Приклад. Нехай осьовий висхідний зазор в гвинтовій парі S = 0,5 мм при кроку гвинта t=10 мм. Числа зубів вінців приймаємо Z1 = 12, Z2 = 77. Куто ва дискретність установки муфти буде : Величина кута, на який необхідно повернути гайку 6 для повної виборки висхідного зазору Можлива максимальна величина осьового зазору після регулювання та встановлення муфти
