Пускач

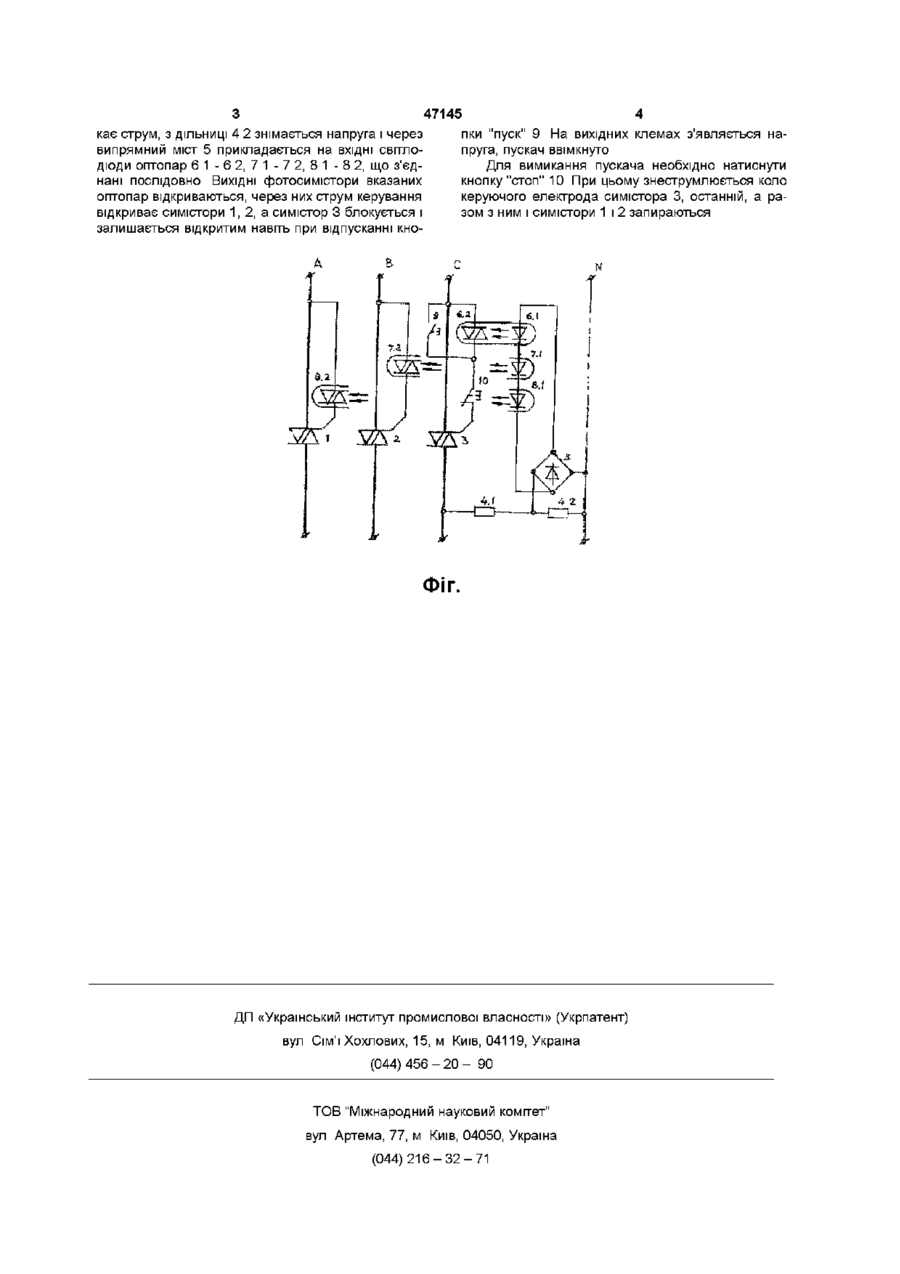

Пускач, що містить фазні симістори, кнопку "пуск" із замикаючим контактом і кнопку "стоп" із розмикаючим контактом, який відрізняється тим, що в коло навантаження одної із фаз після яких ввімкнено окремо в коло керуючого електрода кожного із трьох фазних симісторів, причому кнопка "пуск" ввімкнена паралельно вихідному фотосимістору оптопари, а кнопка "стоп" послідовно в коло керуючого електрода фазного симістора тої із фаз, в яку ввімкнено потенціометр Винахід відноситься до галузі електротехніки і може бути використаний для керування роботою електроприводів Відомий оптоелектронний перемикач [1], прототип, що містить формувач струму світлодюда, з'єднаний зі світлодюдом, який оптично зв'язаний з фотодюдом, з'єднаним зі входом підсилювача струму фотодюда, який відрізняється тим, що з метою підвищення надійності, вводяться перший і другий формувачі імпульсів, елемент АБО, мультивібратор очікування, тригер, вхід якого з'єднаний з виходом оптоелектронного перемикача, входи формувачів імпульсів з'єднані з вхідною шиною, а виходи - ВІДПОВІДНО з першим і другим входами елемента АБО, вихід якого з'єднаний з входом формувача струму світлодюда, вихід підсилювача струму фотодюда з'єднаний з входом мультивібратора очікування і інформаційним входом тригера, вхід синхронізації якого з'єднаний з виходом мультивібратора очікування кнено послідовно три світлодюди трьох оптопар, ВИХІДНІ фотосимістори яких ввімкнено окремо в коло керуючого електрода кожного із трьох фазних симісторів, крім того кнопка "пуск" ввімкнена паралельно вихідному фотосимістору, а кнопка "стоп" послідовно в коло керуючого електрода, тої із фаз, яка містить вищезгаданий зворотний зв'язок, забезпечити зниженням енерговитрат, габаритів і маси системи керування пристроєм Ця ознака характерна для винаходу і відмінна від прототипу, вона необхідна і достатня для його здійснення На фіг зображена принципова електрична схема пристрою Пристрій містить три фазних симістори 1, 2, З з вхідними клемами А, В, С трьох фаз і нейтралі N В коло навантаження фази С після симістора З ввімкнено потенціометр 4 1 - 4 2 і випрямний дюдний міст 5 В діагональ постійного струму мосту 5 ввімкнено послідовно світлодюди оптопар 6 1 Із вищенаведеного маємо, що в пристою застосовано стовідсоткове резервування канала керування перемикачем, а це в свою чергу ускладнює схему пристрою і його налагоджування Слід зауважити, що даний перемикач призначений для однофазного кола, у випадку трифазного струму пристрій значно ускладнюється, і збільшуються його габарити і маса В основу винаходу поставлено задачу пристрій шляхом ввімкнення в одну із фаз після фазного симістора потенціометра зворотного зв'язку 6 2, 7 1 - 7 2 і 8 1 - 8 2, ВИХІДНІ фотосимістори яких за напругою, до ДІЛЬНИЦІ ЯКОГО приєднано випрям ний міст, в діагональ постійного струму якого ввім симістора ввімкнено потенціометр, до ділянки якого приєднано випрямний міст з вмиканням в діагональ постійного струму послідовно вхідних СВІТЛОДІОДІВ трьох оптопар, ВИХІДНІ фотосимістори ввімкнено окремо в коло керуючого електроду кожного із трьох фазних симісторів 1, 2, З Кнопка "пуск" 9 ввімкнена паралельно вихідному фотосимістору оптопари 61 - 6 2, а кнопка "стоп" 10 - послідовно з вищезгаданим фотосимістором фази С, куди ввімкнено фазний симістор 3 і зворотний зв'язок у вигляді потенціометра 4 1 - 4 2 і випрямний міст 5 Робота пристрою При натисканні кнопки "пуск" 9 шунтується вихідний фотосимістор оптопари 6 1 - 6 2 і симістор З відкривається Через потенціометр 4 1 - 4 2 проті ю 47145 кає струм, з ДІЛЬНИЦІ 4 2 знімається напруга і через випрямний міст 5 прикладається на ВХІДНІ СВІТЛОДІОДИ оптопар 6 1 - 6 2, 7 1 - 7 2, 8 1 - 8 2, що з'єд нані послідовно ВИХІДНІ фотосимістори вказаних оптопар відкриваються, через них струм керування відкриває симістори 1, 2, а симістор 3 блокується і залишається відкритим навіть при відпусканні кно 4 пки "пуск" 9 На вихідних клемах з'являється напруга, пускач ввімкнуто Для вимикання пускача необхідно натиснути кнопку "стоп" 10 При цьому знеструмлюється коло керуючого електрода симістора 3, останній, а разом з ним і симістори 1 і 2 запираються ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
