Пускач ручний

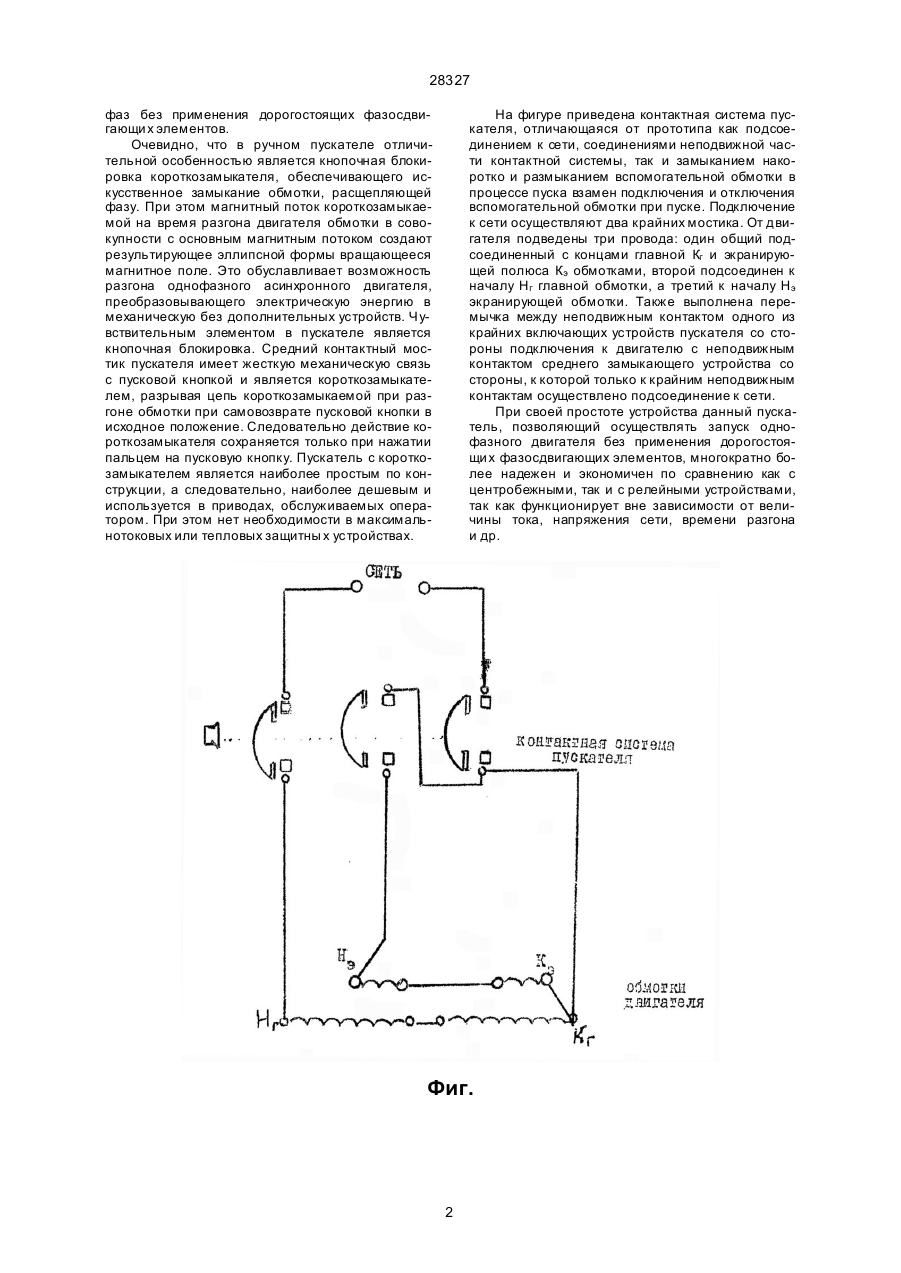

Пускатель ручной для управления однофазными двигателями с фазосдвигающими элементами в вспомогательной обмотке, содержащий трехмостиковую контактную систему со средним мостиком, автоматически возвращающимся в исходное разомкнутое положение при снятии нажима на кнопку "пуск", отключая от сети только вспомогательную обмотку при достижении двигателем номинальной скорости вращения, отличающийся тем, что одновременно с подключени 28327 фаз без применения дорогостоящих фазосдвигающи х элементов. Очевидно, что в ручном пускателе отличительной особенностью является кнопочная блокировка короткозамыкателя, обеспечивающего искусственное замыкание обмотки, расщепляющей фазу. При этом магнитный поток короткозамыкаемой на время разгона двигателя обмотки в совокупности с основным магнитным потоком создают результирующее эллипсной формы вращающееся магнитное поле. Это обуславливает возможность разгона однофазного асинхронного двигателя, преобразовывающего электрическую энергию в механическую без дополнительных устройств. Чувствительным элементом в пускателе является кнопочная блокировка. Средний контактный мостик пускателя имеет жесткую механическую связь с пусковой кнопкой и является короткозамыкателем, разрывая цепь короткозамыкаемой при разгоне обмотки при самовозврате пусковой кнопки в исходное положение. Следовательно действие короткозамыкателя сохраняется только при нажатии пальцем на пусковую кнопку. Пускатель с короткозамыкателем является наиболее простым по конструкции, а следовательно, наиболее дешевым и используется в приводах, обслуживаемых оператором. При этом нет необходимости в максимальнотоковых или тепловых защитны х устройствах. На фигуре приведена контактная система пускателя, отличающаяся от прототипа как подсоединением к сети, соединениями неподвижной части контактной системы, так и замыканием накоротко и размыканием вспомогательной обмотки в процессе пуска взамен подключения и отключения вспомогательной обмотки при пуске. Подключение к сети осуществляют два крайних мостика. От двигателя подведены три провода: один общий подсоединенный с концами главной Кг и экранирующей полюса Кэ обмотками, второй подсоединен к началу Нг главной обмотки, а третий к началу Н э экранирующей обмотки. Также выполнена перемычка между неподвижным контактом одного из крайних включающих устройств пускателя со стороны подключения к двигателю с неподвижным контактом среднего замыкающего устройства со стороны, к которой только к крайним неподвижным контактам осуществлено подсоединение к сети. При своей простоте устройства данный пускатель, позволяющий осуществлять запуск однофазного двигателя без применения дорогостоящи х фазосдвигающих элементов, многократно более надежен и экономичен по сравнению как с центробежными, так и с релейными устройствами, так как функционирует вне зависимости от величины тока, напряжения сети, времени разгона и др. Фиг. 2 28327 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
