Хірургічний апарат для зшивання кісткової тканини

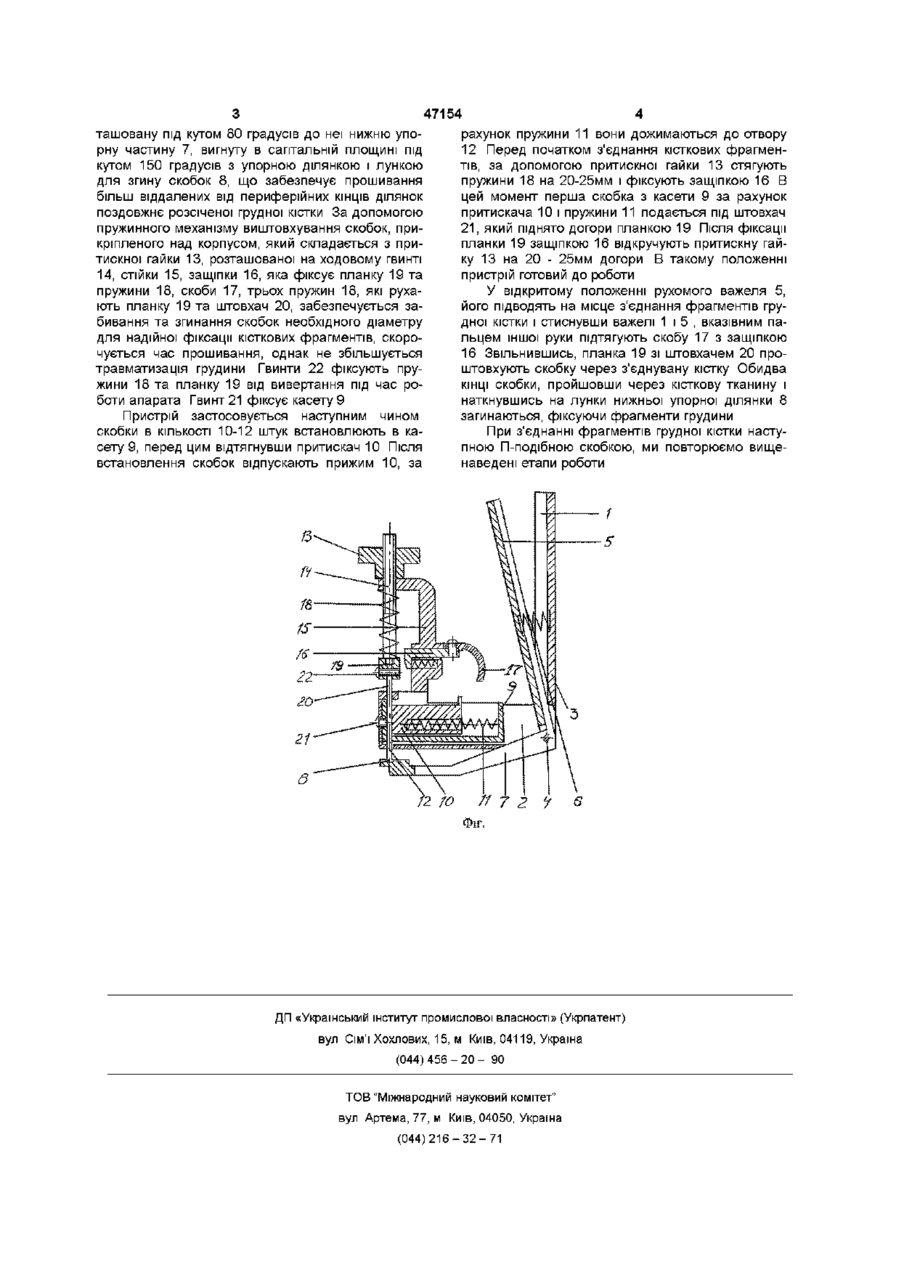

Хірургічний апарат для зшивання кісткової тканини, що містить два ричаги, корпус та механізм виштовхування скобок, який відрізняється Винахід відноситься до медицини, а саме до хірурги і може бути використаний для зшивання фрагментів грудини при виконанні повної поздовжньої стернотомм вторакальній хірурги Відомий хірургічний пристрій для зшивання кісткової тканини, який містить упорний корпус з упорним гаком, репозітор з другим упорним гаком з можливістю переміщення відносно нього, скобковий корпус з магазином для скобок, з'єднаного з упорним корпусом , з можливістю переміщення відносно нього, скобковий штовхач, встановлений в упорному корпусі, привод репозитора, в вигляді першої гайки, привід скобкового корпуса в вигляді другої гайки та привод штовхача в вигляді третьої гайки, встановлені на упорному корпусі (А с 1708312, А 61 В 17/072, 1992) Однак, відомий пристрій не забезпечує надійного накладання скобок на значні відстані від периферійних КІНЦІВ кісткових фрагментів поздовжньо розсіченої грудини та на деформовану кістку, не дозволяє в повній мірі регулювати ступінь стискання кісткової тканини, механізм який забезпечує прошивання кістки, не дозволяє скоротити час прошивання та зменшити травматизацію кістки Він не забезпечує можливості прошивання кістки скобками належних розмірів та діаметрів, що має значення для надійної фіксації грудини В основу винаходу "Хірургічний пристрій для зшивання кістково-хрящової тканини" поставлено завдання - забезпечити можливість з'єднання розсіченої грудної кістки, як в прямій площині, так і під різними кутами, зменшити травматизацію кісткової тим, що він обладнаний рухомим ричагом, який рухається відносно нерухомого в сагітальній площині і складається з підпружиненої рукоятки, упорної частини та упорної ділянки, корпусом, де знаходиться касета для скобок і притискач, який за допомогою пружини автоматично підводить скобки до отвору, пружинним механізмом виштовхування скобок, у якому притискна гайка та пружини рухають планку з штовхачем, які фіксуються защіпкою зі скобою тканини, скоротити час накладання швів, підвищити надійність фіксації грудини, можливість накладати скобки на деформовану грудну кістку та на більшу відстань від периферійного кінця при з'єднанні кісткових фрагментів після повної поздовжньої серединної стернотомм Поставлене завдання здійснюється хірургічним пристроєм для зшивання кістково-хрящової тканини, що містить два важелі, корпус та механізм виштовхування скобок, який, згідно з винаходом, обладнаний рухомим важелем, який рухається відносно нерухомого в сагітальній площині і складається з підпружиненої рукоятки, упорної частини та упорної ділянки, корпусом, де знаходиться касета для скобок і притискач, який за допомогою пружини автоматично підводить скобки до спеціального отвору пружинним механізмом виштовхування скобок, у якому пригнана гайка та пружини рухають планку з штовхачем, які фіксує защіпка зі скобою На креслені зображений запропонований пристрій (див фіг) - загальний вигляд Пристрій обладнаний двома важелями, задній важіль 1 є нерухомим, передній 5 підпружинений рухомим, з'єднаними між собою за допомогою штифта 4, що надає можливість хірургу довільно регулювати стискання грудної кістки в залежності від її товщини та форми В корпусі 2, який нерухомо закріплений під кутом 90 градусів до задньої рукоятки 3 знаходиться з'німна касета для скобок 9 і притискач 10, який за допомогою пружини 11 автоматично підводить скобки до отвору 12 Передній важіль 5 містить рухому рукоятку 6 та роз ю 47154 ташовану під кутом 80 градусів до неї нижню упорну частину 7, вигнуту в сагітальній площині під кутом 150 градусів з упорною ділянкою і лункою для згину скобок 8, що забезпечує прошивання більш віддалених від периферійних КІНЦІВ ДІЛЯНОК поздовжнє розсіченої грудної кістки За допомогою пружинного механізму виштовхування скобок, прикріпленого над корпусом, який складається з притискної гайки 13, розташованої на ходовому гвинті 14, стійки 15, защіпки 16, яка фіксує планку 19 та пружини 18, скоби 17, трьох пружин 18, які рухають планку 19 та штовхач 20, забезпечується забивання та згинання скобок необхідного діаметру для надійної фіксації кісткових фрагментів, скорочується час прошивання, однак не збільшується травматизація грудини Гвинти 22 фіксують пружини 18 та планку 19 від вивертання під час роботи апарата Гвинт 21 фіксує касету 9 Пристрій застосовується наступним чином скобки в КІЛЬКОСТІ 10-12 штук встановлюють в касету 9, перед цим відтягнувши притискач 10 Після встановлення скобок відпускають прижим 10, за 12. Ю рахунок пружини 11 вони дожимаються до отвору 12 Перед початком з'єднання кісткових фрагментів, за допомогою притискної гайки 13 стягують пружини 18 на 20-25мм і фіксують защіпкою 16 В цей момент перша скобка з касети 9 за рахунок притискача 10 і пружини 11 подається під штовхач 21, який піднято догори планкою 19 Після фіксації планки 19 защіпкою 16 відкручують притискну гайку 13 на 20 - 25мм догори В такому положенні пристрій готовий до роботи У відкритому положенні рухомого важеля 5, його підводять на місце з'єднання фрагментів грудної кістки і стиснувши важелі 1 і 5 , вказівним пальцем іншої руки підтягують скобу 17 з защіпкою 16 Звільнившись, планка 19 зі штовхачем 20 проштовхують скобку через з'єднувану кістку Обидва КІНЦІ скобки, пройшовши через кісткову тканину і наткнувшись на лунки нижньої упорної ділянки 8 загинаються, фіксуючи фрагменти грудини При з'єднанні фрагментів грудної кістки наступною П-подібною скобкою, ми повторюємо вищенаведені етапи роботи ff 7 2 І G Фіг, ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
