Пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел

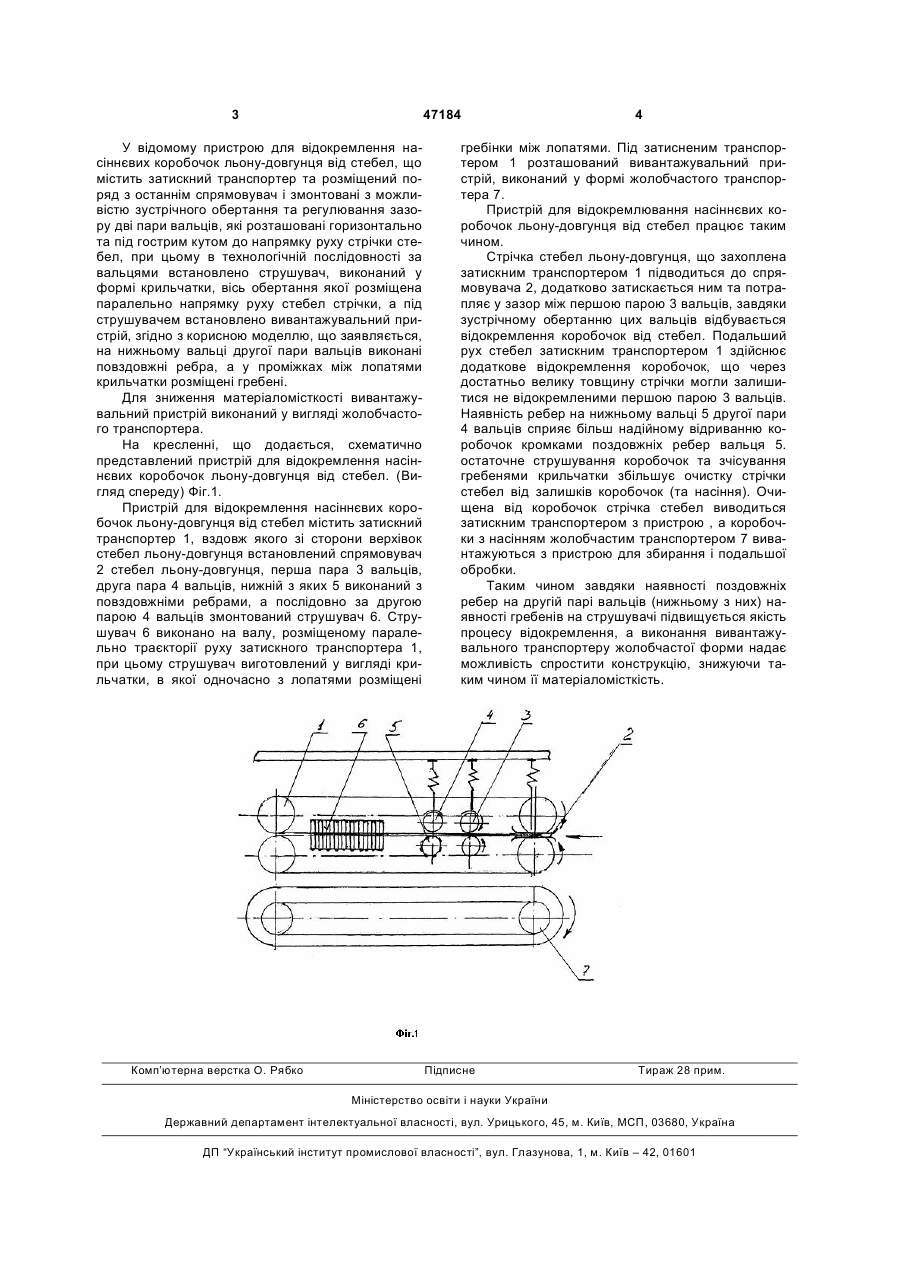

1. Пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел, що містить затискний транспортер та розміщений поряд з останнім спрямовувач і змонтовані з можливістю зустрічного обертання та регулювання зазору дві 3 47184 У відомому пристрою для відокремлення насіннєвих коробочок льону-довгунця від стебел, що містить затискний транспортер та розміщений поряд з останнім спрямовувач і змонтовані з можливістю зустрічного обертання та регулювання зазору дві пари вальців, які розташовані горизонтально та під гострим кутом до напрямку руху стрічки стебел, при цьому в технологічній послідовності за вальцями встановлено струшувач, виконаний у формі крильчатки, вісь обертання якої розміщена паралельно напрямку руху стебел стрічки, а під струшувачем встановлено вивантажувальний пристрій, згідно з корисною моделлю, що заявляється, на нижньому вальці другої пари вальців виконані повздовжні ребра, а у проміжках між лопатями крильчатки розміщені гребені. Для зниження матеріаломісткості вивантажувальний пристрій виконаний у вигляді жолобчастого транспортера. На кресленні, що додається, схематично представлений пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел. (Вигляд спереду) Фіг.1. Пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел містить затискний транспортер 1, вздовж якого зі сторони верхівок стебел льону-довгунця встановлений спрямовувач 2 стебел льону-довгунця, перша пара 3 вальців, друга пара 4 вальців, нижній з яких 5 виконаний з повздовжніми ребрами, а послідовно за другою парою 4 вальців змонтований струшувач 6. Струшувач 6 виконано на валу, розміщеному паралельно траєкторії руху затискного транспортера 1, при цьому струшувач виготовлений у вигляді крильчатки, в якої одночасно з лопатями розміщені Комп’ютерна верстка О. Рябко 4 гребінки між лопатями. Під затисненим транспортером 1 розташований вивантажувальний пристрій, виконаний у формі жолобчастого транспортера 7. Пристрій для відокремлювання насіннєвих коробочок льону-довгунця від стебел працює таким чином. Стрічка стебел льону-довгунця, що захоплена затискним транспортером 1 підводиться до спрямовувача 2, додатково затискається ним та потрапляє у зазор між першою парою 3 вальців, завдяки зустрічному обертанню цих вальців відбувається відокремлення коробочок від стебел. Подальший рух стебел затискним транспортером 1 здійснює додаткове відокремлення коробочок, що через достатньо велику товщину стрічки могли залишитися не відокремленими першою парою 3 вальців. Наявність ребер на нижньому вальці 5 другої пари 4 вальців сприяє більш надійному відриванню коробочок кромками поздовжніх ребер вальця 5. остаточне струшування коробочок та зчісування гребенями крильчатки збільшує очистку стрічки стебел від залишків коробочок (та насіння). Очищена від коробочок стрічка стебел виводиться затискним транспортером з пристрою , а коробочки з насінням жолобчастим транспортером 7 вивантажуються з пристрою для збирання і подальшої обробки. Таким чином завдяки наявності поздовжніх ребер на другій парі вальців (нижньому з них) наявності гребенів на струшувачі підвищується якість процесу відокремлення, а виконання вивантажувального транспортеру жолобчастої форми надає можливість спростити конструкцію, знижуючи таким чином її матеріаломісткість. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
