Завантажувач вороху льону

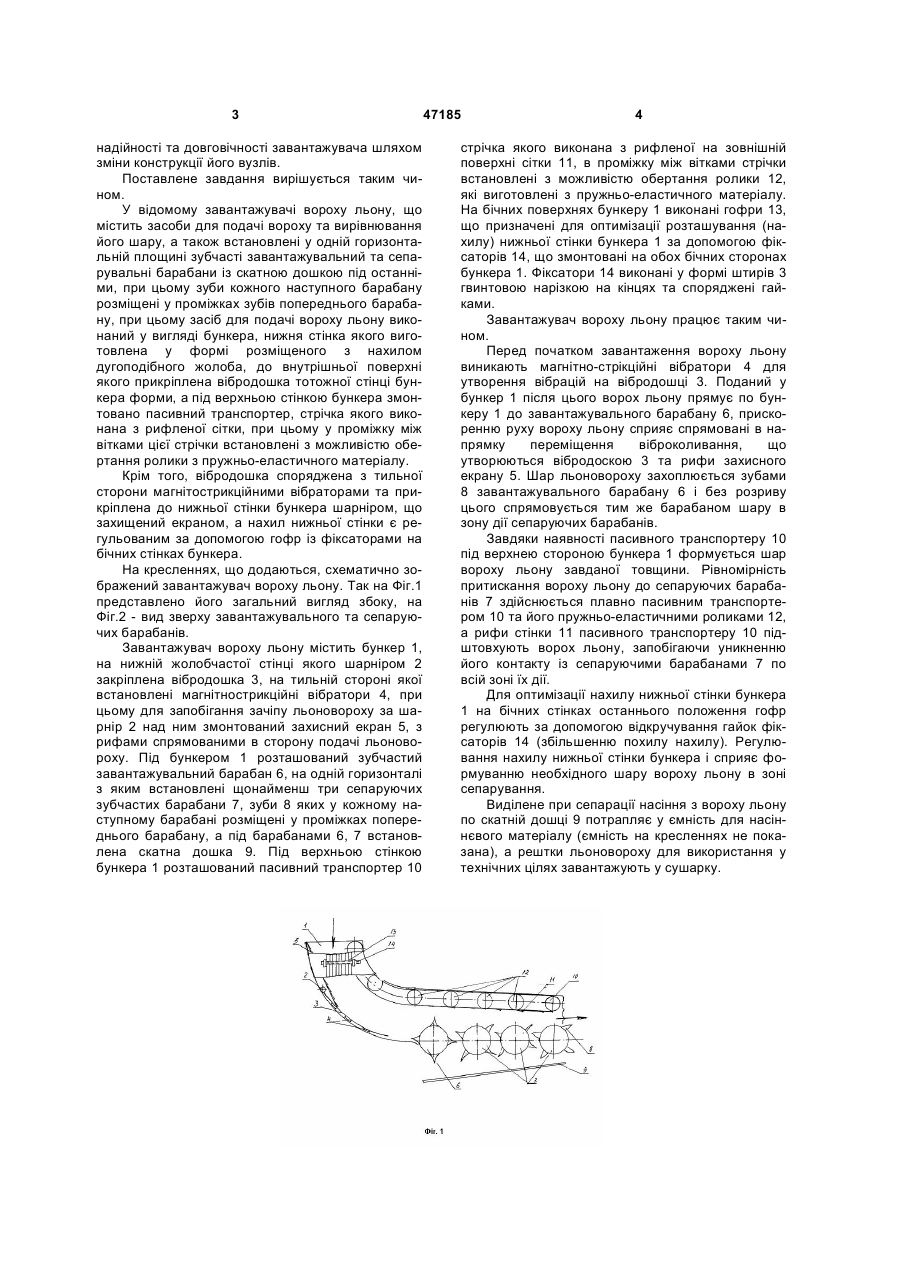

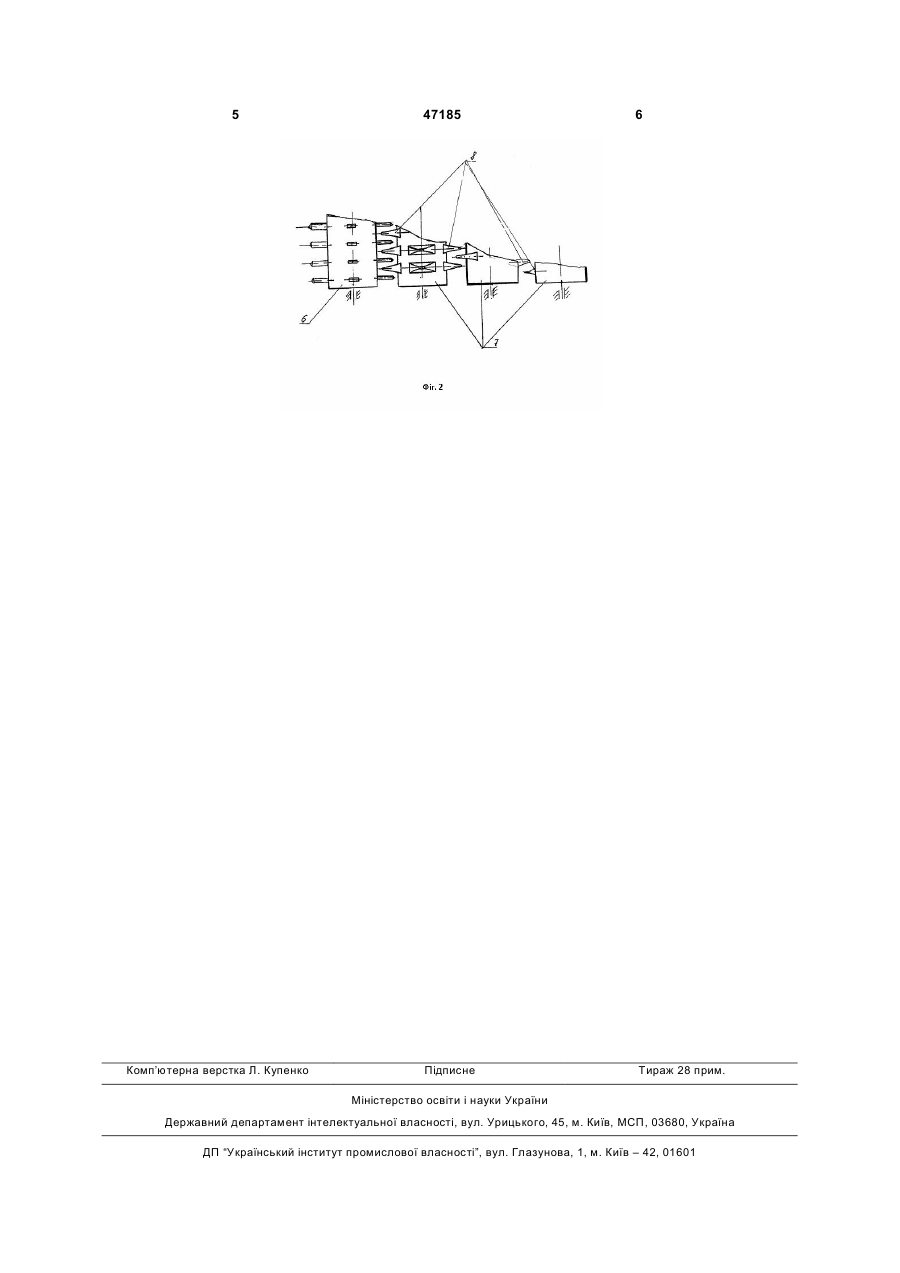

1. Завантажувач вороху льону, що містить засоби для подачі вороху та вирівнювання його шару, а також встановлені у одній горизонтальній площині зубчасті завантажувальний та сепарувальні барани із скатною дошкою під останніми, при цьому зуби кожного наступного барабана розміщені у проміжках зубів попереднього барабана, який відрізняється тим, що засіб для подачі во 3 надійності та довговічності завантажувача шляхом зміни конструкції його вузлів. Поставлене завдання вирішується таким чином. У відомому завантажувачі вороху льону, що містить засоби для подачі вороху та вирівнювання його шару, а також встановлені у одній горизонтальній площині зубчасті завантажувальний та сепарувальні барабани із скатною дошкою під останніми, при цьому зуби кожного наступного барабану розміщені у проміжках зубів попереднього барабану, при цьому засіб для подачі вороху льону виконаний у вигляді бункера, нижня стінка якого виготовлена у формі розміщеного з нахилом дугоподібного жолоба, до внутрішньої поверхні якого прикріплена вібродошка тотожної стінці бункера форми, а під верхньою стінкою бункера змонтовано пасивний транспортер, стрічка якого виконана з рифленої сітки, при цьому у проміжку між вітками цієї стрічки встановлені з можливістю обертання ролики з пружньо-еластичного матеріалу. Крім того, вібродошка споряджена з тильної сторони магнітострикційними вібраторами та прикріплена до нижньої стінки бункера шарніром, що захищений екраном, а нахил нижньої стінки є регульованим за допомогою гофр із фіксаторами на бічних стінках бункера. На кресленнях, що додаються, схематично зображений завантажувач вороху льону. Так на Фіг.1 представлено його загальний вигляд збоку, на Фіг.2 - вид зверху завантажувального та сепаруючих барабанів. Завантажувач вороху льону містить бункер 1, на нижній жолобчастої стінці якого шарніром 2 закріплена вібродошка 3, на тильній стороні якої встановлені магнітнострикційні вібратори 4, при цьому для запобігання зачіпу льоновороху за шарнір 2 над ним змонтований захисний екран 5, з рифами спрямованими в сторону подачі льоновороху. Під бункером 1 розташований зубчастий завантажувальний барабан 6, на одній горизонталі з яким встановлені щонайменш три сепаруючих зубчастих барабани 7, зуби 8 яких у кожному наступному барабані розміщені у проміжках попереднього барабану, а під барабанами 6, 7 встановлена скатна дошка 9. Під верхньою стінкою бункера 1 розташований пасивний транспортер 10 47185 4 стрічка якого виконана з рифленої на зовнішній поверхні сітки 11, в проміжку між вітками стрічки встановлені з можливістю обертання ролики 12, які виготовлені з пружньо-еластичного матеріалу. На бічних поверхнях бункеру 1 виконані гофри 13, що призначені для оптимізації розташування (нахилу) нижньої стінки бункера 1 за допомогою фіксаторів 14, що змонтовані на обох бічних сторонах бункера 1. Фіксатори 14 виконані у формі штирів 3 гвинтовою нарізкою на кінцях та споряджені гайками. Завантажувач вороху льону працює таким чином. Перед початком завантаження вороху льону виникають магнітно-стрікційні вібратори 4 для утворення вібрацій на вібродошці 3. Поданий у бункер 1 після цього ворох льону прямує по бункеру 1 до завантажувального барабану 6, прискоренню руху вороху льону сприяє спрямовані в напрямку переміщення віброколивання, що утворюються вібродоскою 3 та рифи захисного екрану 5. Шар льоновороху захоплюється зубами 8 завантажувального барабану 6 і без розриву цього спрямовується тим же барабаном шару в зону дії сепаруючих барабанів. Завдяки наявності пасивного транспортеру 10 під верхнею стороною бункера 1 формується шар вороху льону завданої товщини. Рівномірність притискання вороху льону до сепаруючих барабанів 7 здійснюється плавно пасивним транспортером 10 та його пружньо-еластичними роликами 12, а рифи стінки 11 пасивного транспортеру 10 підштовхують ворох льону, запобігаючи уникненню його контакту із сепаруючими барабанами 7 по всій зоні їх дії. Для оптимізації нахилу нижньої стінки бункера 1 на бічних стінках останнього положення гофр регулюють за допомогою відкручування гайок фіксаторів 14 (збільшенню похилу нахилу). Регулювання нахилу нижньої стінки бункера і сприяє формуванню необхідного шару вороху льону в зоні сепарування. Виділене при сепарації насіння з вороху льону по скатній дошці 9 потрапляє у ємність для насіннєвого матеріалу (ємність на кресленнях не показана), а рештки льоновороху для використання у технічних цілях завантажують у сушарку. 5 Комп’ютерна верстка Л. Купенко 47185 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
