Спосіб електрохімічного травлення алюмінієвої фольги для отримання високорозвиненої поверхні у виробництві алюмінієвих електролітичних конденсаторів

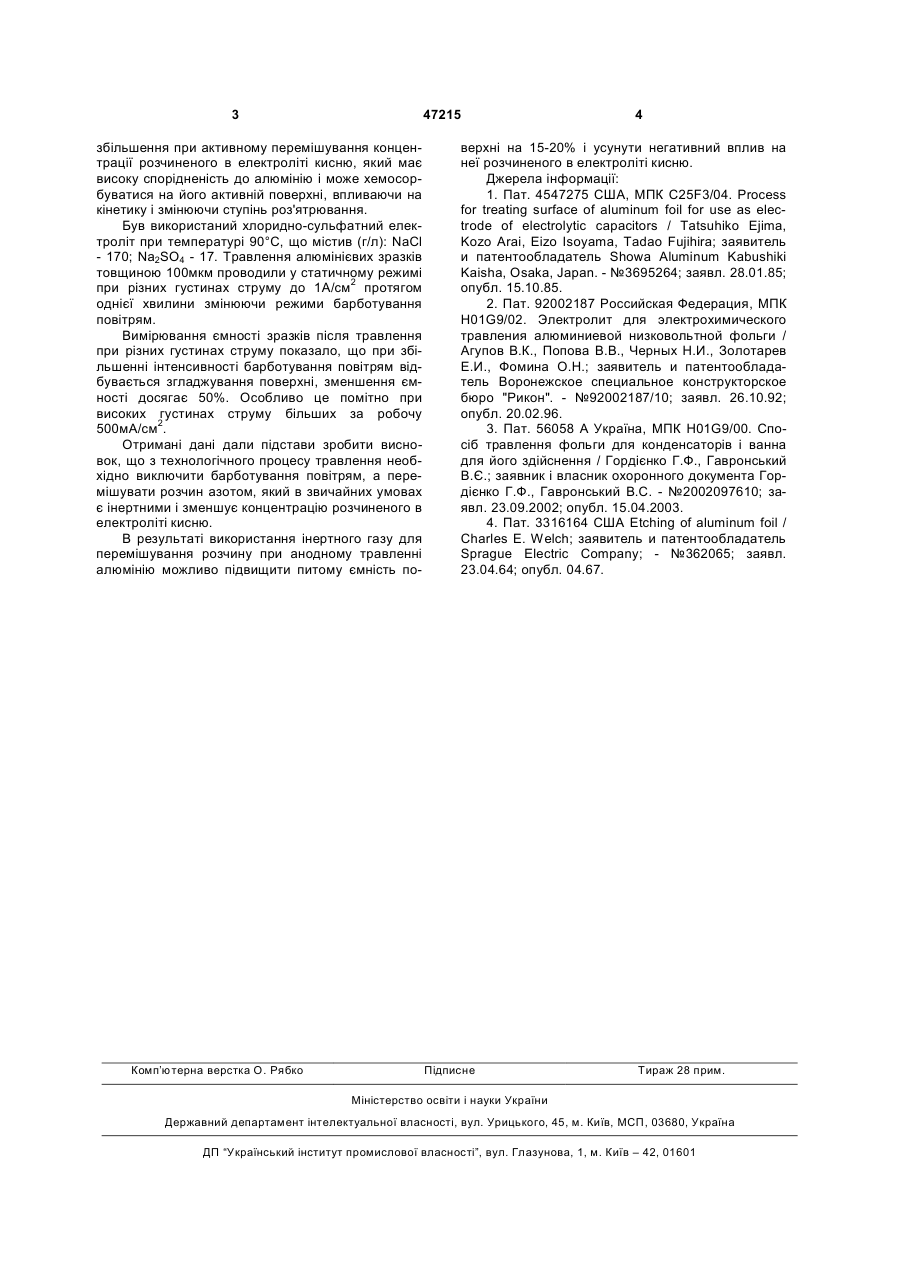

Спосіб електрохімічного травлення алюмінієвої фольги для отримання високорозвинутої поверхні фольги у виробництві алюмінієвих електролітичних конденсаторів, що включає її травлення в розчинах хлоридів, який відрізняється тим, що проводять барботування розчину хлоридів інертним газом, що дозволяє перемішувати розчин та видаляти з нього кисень. (19) (21) u200906780 (22) 30.06.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) СТРЕМЕЦЬКИЙ ОЛЕКСАНДР ІВАНОВИЧ, ФАТЄЄВ ЮРІЙ ФЕДОРОВИЧ (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 47215 збільшення при активному перемішування концентрації розчиненого в електроліті кисню, який має високу спорідненість до алюмінію і може хемосорбуватися на його активній поверхні, впливаючи на кінетику і змінюючи ступінь роз'ятрювання. Був використаний хлоридно-сульфатний електроліт при температурі 90°С, що містив (г/л): NaCl - 170; Na2SO4 - 17. Травлення алюмінієвих зразків товщиною 100мкм проводили у статичному режимі при різних густинах струму до 1А/см2 протягом однієї хвилини змінюючи режими барботування повітрям. Вимірювання ємності зразків після травлення при різних густинах струму показало, що при збільшенні інтенсивності барботування повітрям відбувається згладжування поверхні, зменшення ємності досягає 50%. Особливо це помітно при високих густинах струму більших за робочу 500мА/см2. Отримані дані дали підстави зробити висновок, що з технологічного процесу травлення необхідно виключити барботування повітрям, а перемішувати розчин азотом, який в звичайних умовах є інертними і зменшує концентрацію розчиненого в електроліті кисню. В результаті використання інертного газу для перемішування розчину при анодному травленні алюмінію можливо підвищити питому ємність по Комп’ютерна верстка О. Рябко 4 верхні на 15-20% і усунути негативний вплив на неї розчиненого в електроліті кисню. Джерела інформації: 1. Пат. 4547275 США, МПК C25F3/04. Process for treating surface of aluminum foil for use as electrode of electrolytic capacitors / Tatsuhiko Ejima, Kozo Arai, Eizo Isoyama, Tadao Fujihira; заявитель и патентообладатель Showa Aluminum Kabushiki Kaisha, Osaka, Japan. - №3695264; заявл. 28.01.85; опубл. 15.10.85. 2. Пат. 92002187 Российская Федерация, МПК H01G9/02. Электролит для электрохимического травления алюминиевой низковольтной фольги / Агупов В.К., Попова В.В., Черных Н.И., Золотарев Е.И., Фомина О.Н.; заявитель и патентообладатель Воронежское специальное конструкторское бюро "Рикон". - №92002187/10; заявл. 26.10.92; опубл. 20.02.96. 3. Пат. 56058 А Україна, МПК H01G9/00. Спосіб травлення фольги для конденсаторів і ванна для його здійснення / Гордієнко Г.Ф., Гавронський B.Є.; заявник і власник охоронного документа Гордієнко Г.Ф., Гавронський B.C. - №2002097610; заявл. 23.09.2002; опубл. 15.04.2003. 4. Пат. 3316164 США Etching of aluminum foil / Charles E. Welch; заявитель и патентообладатель Sprague Electric Company; - №362065; заявл. 23.04.64; опубл. 04.67. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
