Глушник шуму газового струменя

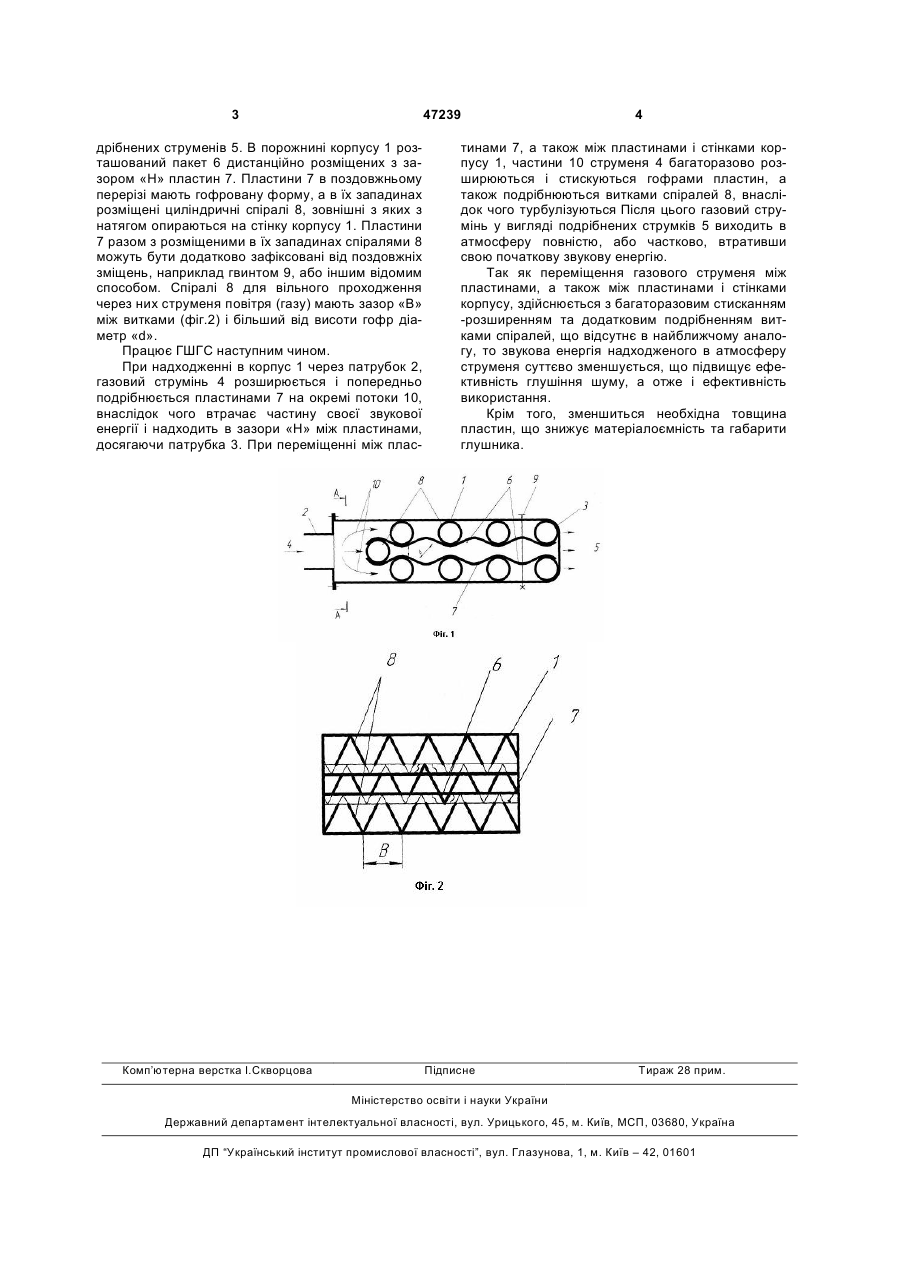

Глушник шуму газового струменя, що містить корпус з патрубками для входу і виходу газового струменя і розташований в корпусі пакет дистанційно розміщених пластин, який відрізняється тим, що пластини в поздовжньому перерізі мають гофровану форму, а в їх западинах розміщені циліндричні спіралі з зазорами між витками. (19) (21) u200907355 (22) 13.07.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, КОВАЛЕЦЬ ОЛЬГА ЯКІВНА, БАБАЄВ РАСІМ НЕМАТ ОГЛИ 3 47239 дрібнених струменів 5. В порожнині корпусу 1 розташований пакет 6 дистанційно розміщених з зазором «Н» пластин 7. Пластини 7 в поздовжньому перерізі мають гофровану форму, а в їх западинах розміщені циліндричні спіралі 8, зовнішні з яких з натягом опираються на стінку корпусу 1. Пластини 7 разом з розміщеними в їх западинах спіралями 8 можуть бути додатково зафіксовані від поздовжніх зміщень, наприклад гвинтом 9, або іншим відомим способом. Спіралі 8 для вільного проходження через них струменя повітря (газу) мають зазор «В» між витками (фіг.2) і більший від висоти гофр діаметр «d». Працює ГШГС наступним чином. При надходженні в корпус 1 через патрубок 2, газовий струмінь 4 розширюється і попередньо подрібнюється пластинами 7 на окремі потоки 10, внаслідок чого втрачає частину своєї звукової енергії і надходить в зазори «Н» між пластинами, досягаючи патрубка 3. При переміщенні між плас Комп’ютерна верстка І.Скворцова 4 тинами 7, а також між пластинами і стінками корпусу 1, частини 10 струменя 4 багаторазово розширюються і стискуються гофрами пластин, а також подрібнюються витками спіралей 8, внаслідок чого турбулізуються Після цього газовий струмінь у вигляді подрібнених струмків 5 виходить в атмосферу повністю, або частково, втративши свою початкову звукову енергію. Так як переміщення газового струменя між пластинами, а також між пластинами і стінками корпусу, здійснюється з багаторазовим стисканням -розширенням та додатковим подрібненням витками спіралей, що відсутнє в найближчому аналогу, то звукова енергія надходженого в атмосферу струменя суттєво зменшується, що підвищує ефективність глушіння шуму, а отже і ефективність використання. Крім того, зменшиться необхідна товщина пластин, що знижує матеріалоємність та габарити глушника. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
