Глушник шуму газового струменя

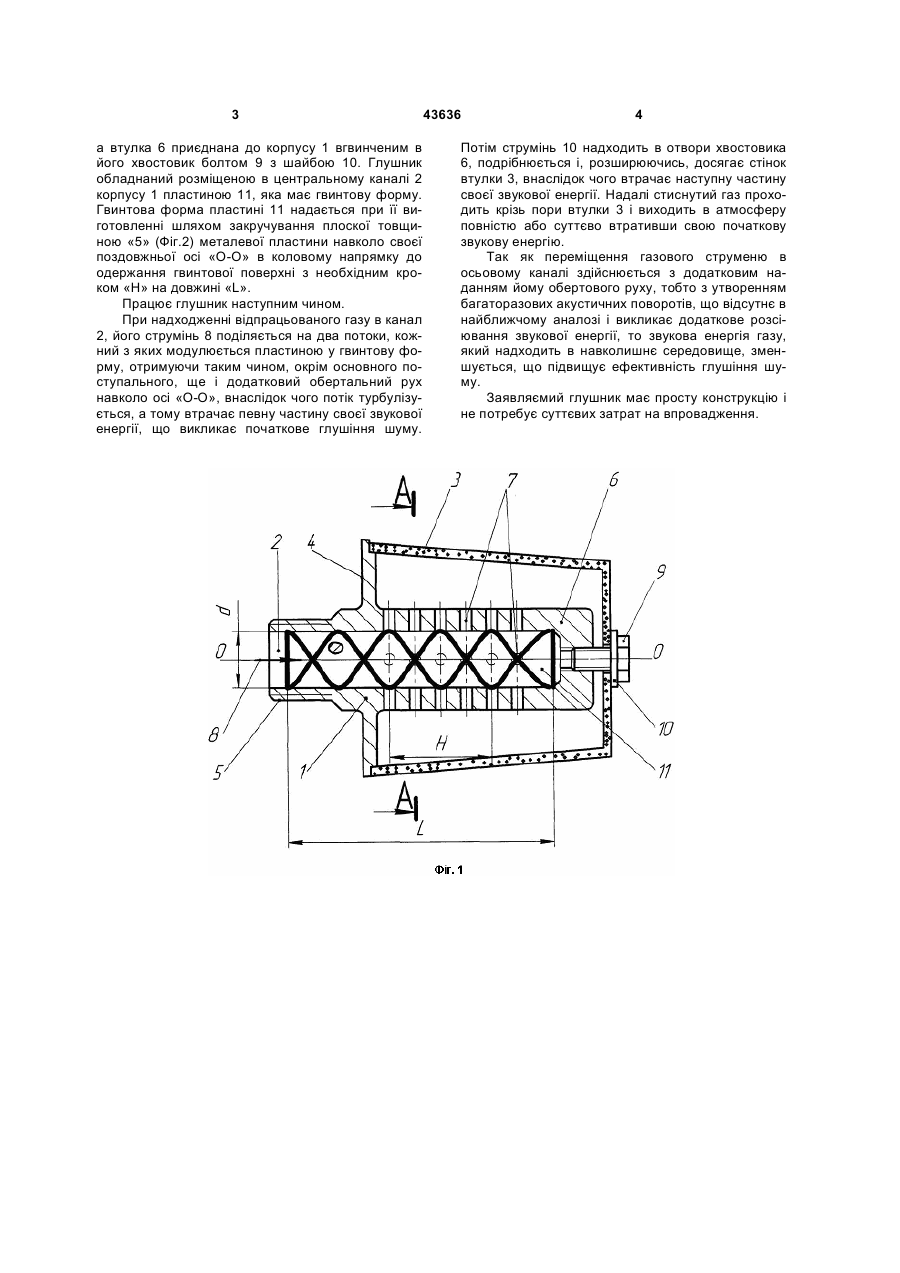

Глушник шуму газового струменя, що містить циліндричний корпус з центральним каналом і радіальними отворами та приєднану до корпусу стаканоподібну втулку з пористого матеріалу, який відрізняється тим, що він обладнаний розміщеною в центральному каналі корпусу пластиною, яка має гвинтову форму. (19) (21) u200902782 (22) 25.03.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, ПУТІН СЕРГІЙ ЮРІЙОВИЧ, ПУТІН ОЛЕКСАНДР ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 а втулка 6 приєднана до корпусу 1 вгвинченим в його хвостовик болтом 9 з шайбою 10. Глушник обладнаний розміщеною в центральному каналі 2 корпусу 1 пластиною 11, яка має гвинтову форму. Гвинтова форма пластині 11 надається при її виготовленні шляхом закручування плоскої товщиною «5» (Фіг.2) металевої пластини навколо своєї поздовжньої осі «О-О» в коловому напрямку до одержання гвинтової поверхні з необхідним кроком «Н» на довжині «L». Працює глушник наступним чином. При надходженні відпрацьованого газу в канал 2, його струмінь 8 поділяється на два потоки, кожний з яких модулюється пластиною у гвинтову форму, отримуючи таким чином, окрім основного поступального, ще і додатковий обертальний рух навколо осі «О-О», внаслідок чого потік турбулізується, а тому втрачає певну частину своєї звукової енергії, що викликає початкове глушіння шуму. 43636 4 Потім струмінь 10 надходить в отвори хвостовика 6, подрібнюється і, розширюючись, досягає стінок втулки 3, внаслідок чого втрачає наступну частину своєї звукової енергії. Надалі стиснутий газ проходить крізь пори втулки 3 і виходить в атмосферу повністю або суттєво втративши свою початкову звукову енергію. Так як переміщення газового струменю в осьовому каналі здійснюється з додатковим наданням йому обертового руху, тобто з утворенням багаторазових акустичних поворотів, що відсутнє в найближчому аналозі і викликає додаткове розсіювання звукової енергії, то звукова енергія газу, який надходить в навколишнє середовище, зменшується, що підвищує ефективність глушіння шуму. Заявляємий глушник має просту конструкцію і не потребує суттєвих затрат на впровадження. 5 Комп’ютерна верстка А. Крулевський 43636 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
