Свердлильний патрон

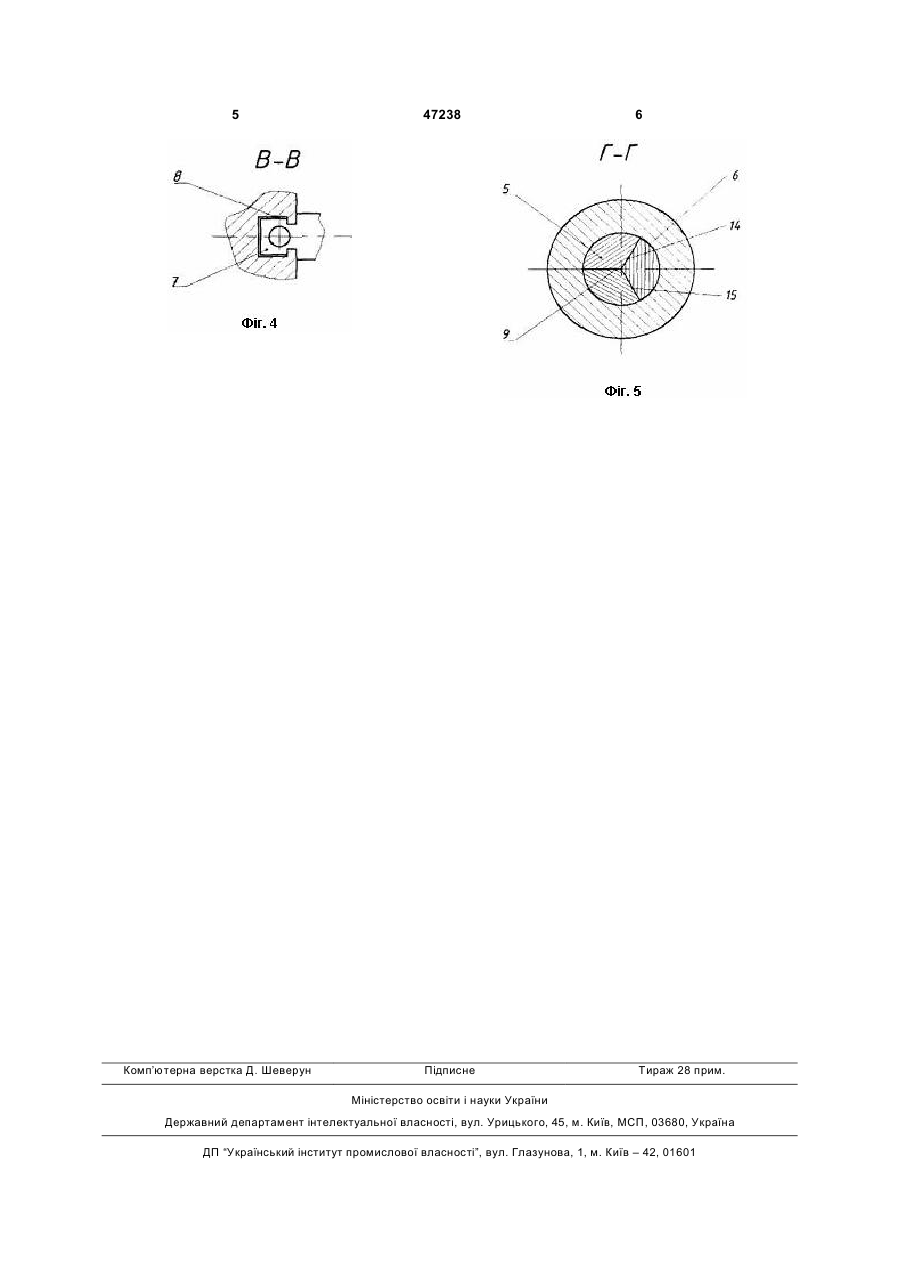

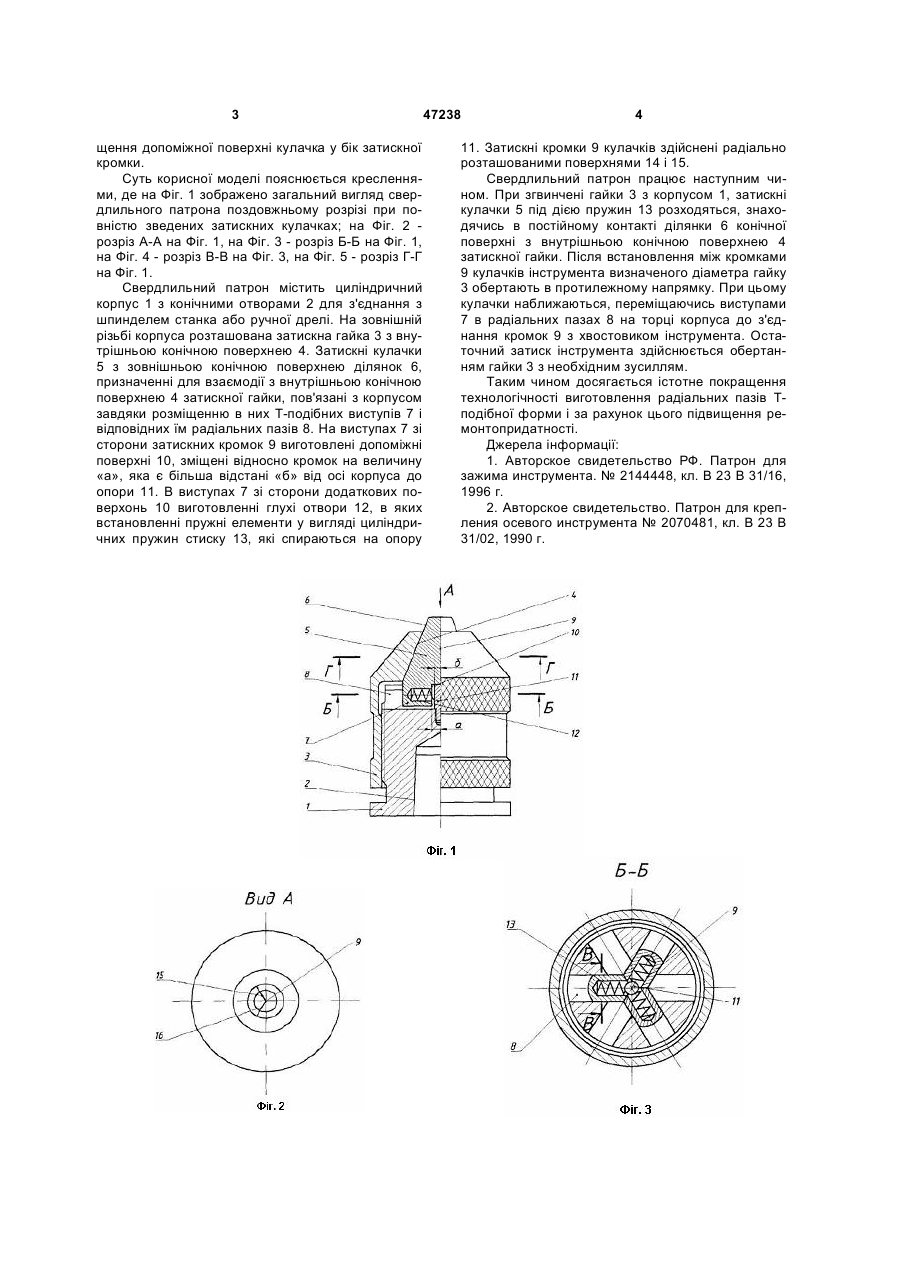

1. Свердлильний патрон, що містить циліндричний корпус із радіальними Т-подібними пазами на торці та встановленою на ньому затискною гайкою з внутрішньою конічною поверхнею, а також затискні кулачки з виконаними в їх задній частині Т-подібними виступами, причому радіальними пазами корпус зв'язаний з Т-подібними виступами затискних кулачків, на виступах з боку затискних кромок кулачків виконані допоміжні поверхні, а в глухому отворі кожного з кулачків з боку допоміж 3 щення допоміжної поверхні кулачка у бік затискної кромки. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображено загальний вигляд свердлильного патрона поздовжньому розрізі при повністю зведених затискних кулачках; на Фіг. 2 розріз А-А на Фіг. 1, на Фіг. 3 - розріз Б-Б на Фіг. 1, на Фіг. 4 - розріз В-В на Фіг. 3, на Фіг. 5 - розріз Г-Г на Фіг. 1. Свердлильний патрон містить циліндричний корпус 1 з конічними отворами 2 для з'єднання з шпинделем станка або ручної дрелі. На зовнішній різьбі корпуса розташована затискна гайка 3 з внутрішньою конічною поверхнею 4. Затискні кулачки 5 з зовнішньою конічною поверхнею ділянок 6, призначенні для взаємодії з внутрішньою конічною поверхнею 4 затискної гайки, пов'язані з корпусом завдяки розміщенню в них Т-подібних виступів 7 і відповідних їм радіальних пазів 8. На виступах 7 зі сторони затискних кромок 9 виготовлені допоміжні поверхні 10, зміщені відносно кромок на величину «а», яка є більша відстані «б» від осі корпуса до опори 11. В виступах 7 зі сторони додаткових поверхонь 10 виготовленні глухі отвори 12, в яких встановленні пружні елементи у вигляді циліндричних пружин стиску 13, які спираються на опору 47238 4 11. Затискні кромки 9 кулачків здійснені радіально розташованими поверхнями 14 і 15. Свердлильний патрон працює наступним чином. При згвинчені гайки 3 з корпусом 1, затискні кулачки 5 під дією пружин 13 розходяться, знаходячись в постійному контакті ділянки 6 конічної поверхні з внутрішньою конічною поверхнею 4 затискної гайки. Після встановлення між кромками 9 кулачків інструмента визначеного діаметра гайку 3 обертають в протилежному напрямку. При цьому кулачки наближаються, переміщаючись виступами 7 в радіальних пазах 8 на торці корпуса до з'єднання кромок 9 з хвостовиком інструмента. Остаточний затиск інструмента здійснюється обертанням гайки 3 з необхідним зусиллям. Таким чином досягається істотне покращення технологічності виготовлення радіальних пазів Тподібної форми і за рахунок цього підвищення ремонтопридатності. Джерела інформації: 1. Авторское свидетельство РФ. Патрон для зажима инструмента. № 2144448, кл. В 23 В 31/16, 1996 г. 2. Авторское свидетельство. Патрон для крепления осевого инструмента № 2070481, кл. В 23 В 31/02, 1990 г. 5 Комп’ютерна верстка Д. Шеверун 47238 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
