Комплексний модифікатор для гіпсового в`яжучого

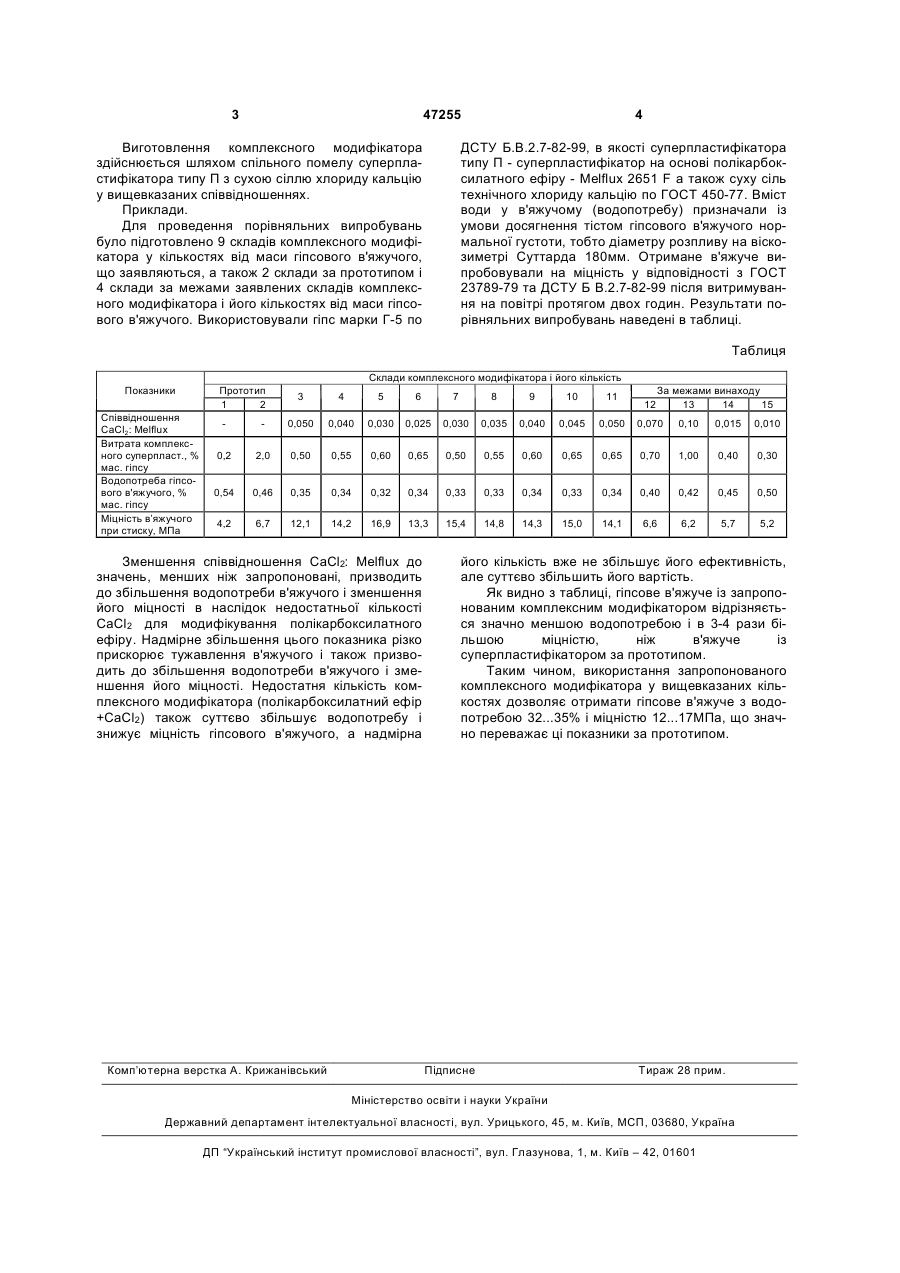

Комплексний модифікатор для гіпсового в'яжучого, що містить відомий суперпластифікатор типу П, який відрізняється тим, що додатково містить хлорид кальцію при співвідношенні хлорид кальцію : суперпластифікатор типу П - 0,025-0,05, при цьому витрата комплексного модифікатора складає 0,50-0,65 % від маси гіпсового в'яжучого. (19) (21) u200907501 (22) 17.07.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, МИРОНЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ 3 47255 Виготовлення комплексного модифікатора здійснюється шляхом спільного помелу суперпластифікатора типу П з сухою сіллю хлориду кальцію у вищевказаних співвідношеннях. Приклади. Для проведення порівняльних випробувань було підготовлено 9 складів комплексного модифікатора у кількостях від маси гіпсового в'яжучого, що заявляються, а також 2 склади за прототипом і 4 склади за межами заявлених складів комплексного модифікатора і його кількостях від маси гіпсового в'яжучого. Використовували гіпс марки Г-5 по 4 ДСТУ Б.В.2.7-82-99, в якості суперпластифікатора типу П - суперпластифікатор на основі полікарбоксилатного ефіру - Melflux 2651 F а також суху сіль технічного хлориду кальцію по ГОСТ 450-77. Вміст води у в'яжучому (водопотребу) призначали із умови досягнення тістом гіпсового в'яжучого нормальної густоти, тобто діаметру розпливу на віскозиметрі Суттарда 180мм. Отримане в'яжуче випробовували на міцність у відповідності з ГОСТ 23789-79 та ДСТУ Б В.2.7-82-99 після витримування на повітрі протягом двох годин. Результати порівняльних випробувань наведені в таблиці. Таблиця Склади комплексного модифікатора і йогo кількість Показники Співвідношення CaCl2: Melflux Витрата комплексного суперпласт., % мас. гіпсу Водопотреба гіпсового в'яжучого, % мас. гіпсу Міцність в’яжучого при стиску, МПа Прототип 1 2 3 4 5 6 7 8 9 10 11 12 За межами винаходу 13 14 15 0,050 0,040 0,030 0,025 0,030 0,035 0,040 0,045 0,050 0,070 0,10 0,015 0,010 0,2 2,0 0,50 0,55 0,60 0,65 0,50 0,55 0,60 0,65 0,65 0,70 1,00 0,40 0,30 0,54 0,46 0,35 0,34 0,32 0,34 0,33 0,33 0,34 0,33 0,34 0,40 0,42 0,45 0,50 4,2 6,7 12,1 14,2 16,9 13,3 15,4 14,8 14,3 15,0 14,1 6,6 6,2 5,7 5,2 Зменшення співвідношення СаСl2: Melflux до значень, менших ніж запропоновані, призводить до збільшення водопотреби в'яжучого і зменшення його міцності в наслідок недостатньої кількості СаСl2 для модифікування полікарбоксилатного ефіру. Надмірне збільшення цього показника різко прискорює тужавлення в'яжучого і також призводить до збільшення водопотреби в'яжучого і зменшення його міцності. Недостатня кількість комплексного модифікатора (полікарбоксилатний ефір +СаСl2) також суттєво збільшує водопотребу і знижує міцність гіпсового в'яжучого, а надмірна Комп’ютерна верстка А. Крижанівський його кількість вже не збільшує його ефективність, але суттєво збільшить його вартість. Як видно з таблиці, гіпсове в'яжуче із запропонованим комплексним модифікатором відрізняється значно меншою водопотребою і в 3-4 рази більшою міцністю, ніж в'яжуче із суперпластифікатором за прототипом. Таким чином, використання запропонованого комплексного модифікатора у вищевказаних кількостях дозволяє отримати гіпсове в'яжуче з водопотребою 32...35% і міцністю 12...17МПа, що значно переважає ці показники за прототипом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
