Багатоярусний землерийний робочий орган

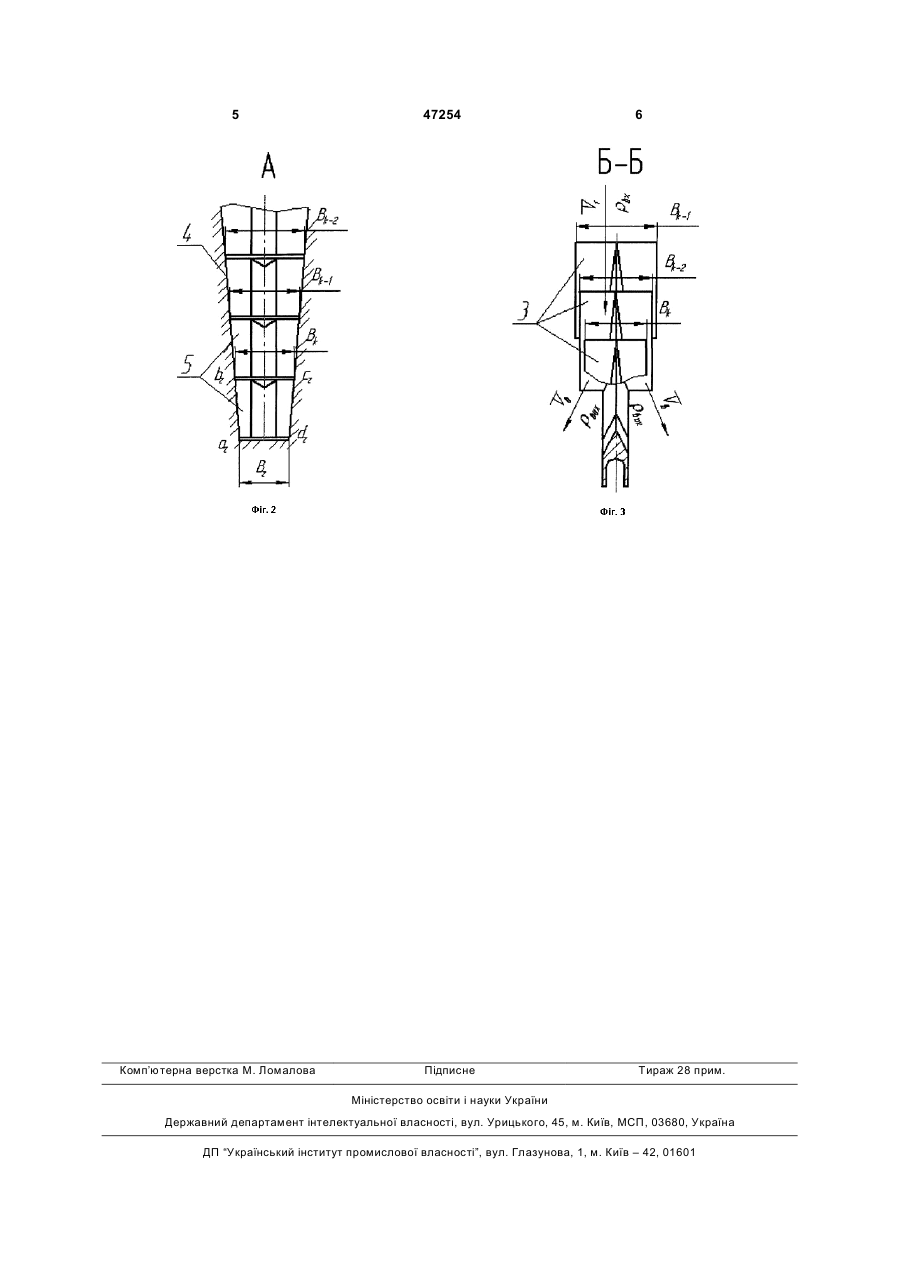

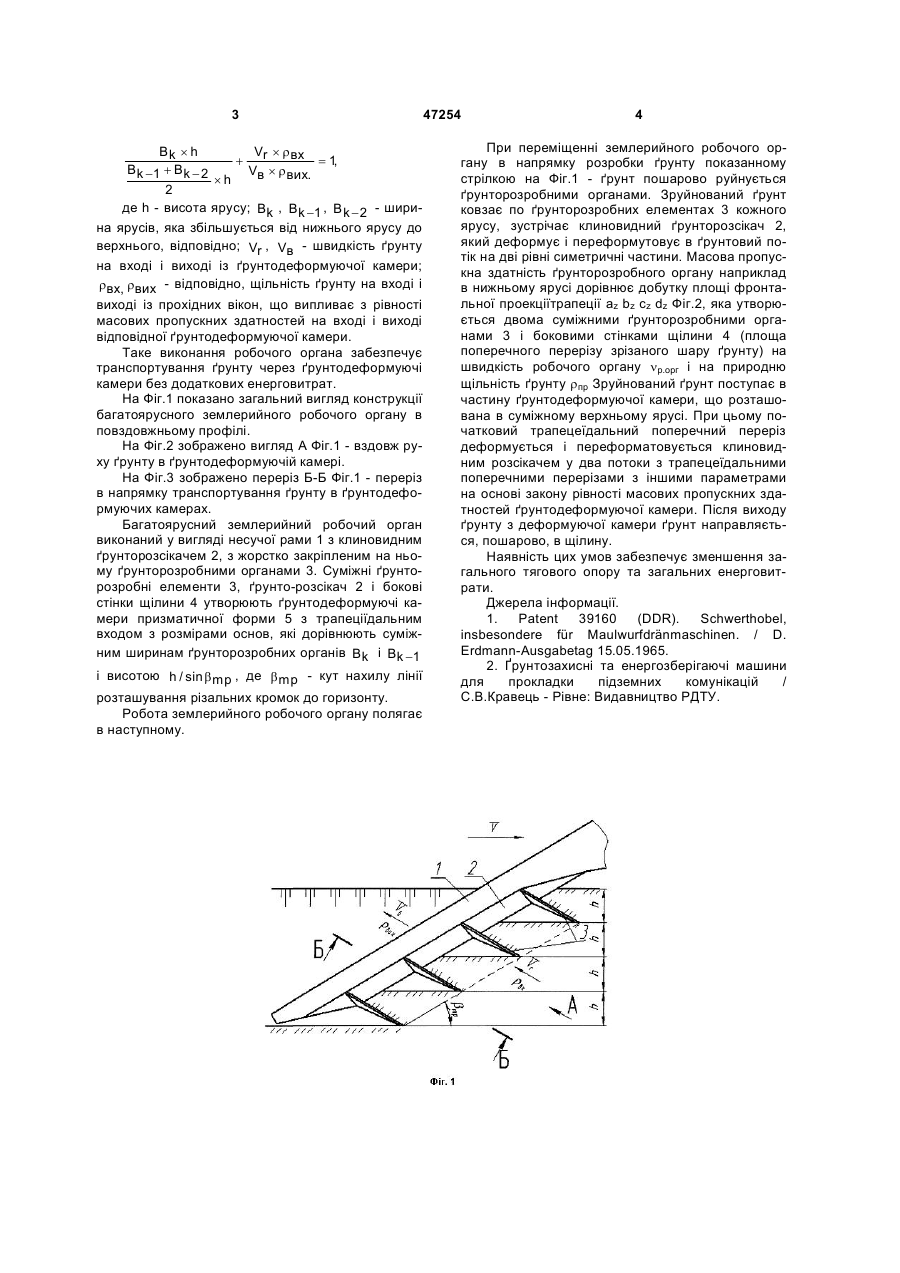

Багатоярусний землерийний робочий орган, який містить нахилену вперед по ходу руху несучу раму з клиновидним розсікачем і рознесені на ній по вертикалі ґрунторозробні органи, що утворюють ґрунтодеформуючі камери, і ширина захвату яких збільшується від нижнього ярусу до верхнього, який відрізняється тим, що ґрунторозробні органи виконані таким чином, що сума відношень ши 3 V ´ r вх Bk ´ h , =1 + r B k -1 + B k - 2 Vв ´ r вих. ´h 2 де h - висота ярусу; Bk , Bk -1 , B k - 2 - ширина ярусів, яка збільшується від нижнього ярусу до верхнього, відповідно; Vr , Vв - швидкість ґрунту на вході і виході із ґрунтодеформуючої камери; rвх, rвих - відповідно, щільність ґрунту на вході і виході із прохідних вікон, що випливає з рівності масових пропускних здатностей на вході і виході відповідної ґрунтодеформуючої камери. Таке виконання робочого органа забезпечує транспортування ґрунту через ґрунтодеформуючі камери без додаткових енерговитрат. На Фіг.1 показано загальний вигляд конструкції багатоярусного землерийного робочого органу в повздовжньому профілі. На Фіг.2 зображено вигляд А Фіг.1 - вздовж руху ґрунту в ґрунтодеформуючій камері. На Фіг.3 зображено переріз Б-Б Фіг.1 - переріз в напрямку транспортування ґрунту в ґрунтодеформуючих камерах. Багатоярусний землерийний робочий орган виконаний у вигляді несучої рами 1 з клиновидним ґрунторозсікачем 2, з жорстко закріпленим на ньому ґрунторозробними органами 3. Суміжні ґрунторозробні елементи 3, ґрунто-розсікач 2 і бокові стінки щілини 4 утворюють ґрунтодеформуючі камери призматичної форми 5 з трапеціїдальним входом з розмірами основ, які дорівнюють суміжним ширинам ґрунторозробних органів Bk і Bk -1 і висотою h / sin bmp , де bmp - кут нахилу лінії розташування різальних кромок до горизонту. Робота землерийного робочого органу полягає в наступному. 47254 4 При переміщенні землерийного робочого органу в напрямку розробки ґрунту показанному стрілкою на Фіг.1 - ґрунт пошарово руйнується ґрунторозробними органами. Зруйнований ґрунт ковзає по ґрунторозробних елементах 3 кожного ярусу, зустрічає клиновидний ґрунторозсікач 2, який деформує і переформутовує в ґрунтовий потік на дві рівні симетричні частини. Масова пропускна здатність ґрунторозробного органу наприклад в нижньому ярусі дорівнює добутку площі фронтальної проекціїтрапеції az bz cz dz Фіг.2, яка утворюється двома суміжними ґрунторозробними органами 3 і боковими стінками щілини 4 (площа поперечного перерізу зрізаного шару ґрунту) на швидкість робочого органу nр.орг і на природню щільність ґрунту rпр Зруйнований ґрунт поступає в частину ґрунтодеформуючої камери, що розташована в суміжному верхньому ярусі. При цьому початковий трапецеїдальний поперечний переріз деформується і переформатовується клиновидним розсікачем у два потоки з трапецеїдальними поперечними перерізами з іншими параметрами на основі закону рівності масових пропускних здатностей ґрунтодеформуючої камери. Після виходу ґрунту з деформуючої камери ґрунт направляється, пошарово, в щілину. Наявність цих умов забезпечує зменшення загального тягового опору та загальних енерговитрати. Джерела інформації. 1. Patent 39160 (DDR). Schwerthobel, insbesondere für Maulwurfdränmaschinen. / D. Erdmann-Ausgabetag 15.05.1965. 2. Ґрунтозахисні та енергозберігаючі машини для прокладки підземних комунікацій / С.В.Кравець - Рівне: Видавництво РДТУ. 5 Комп’ютерна верстка М. Ломалова 47254 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
