Будівельна суміш

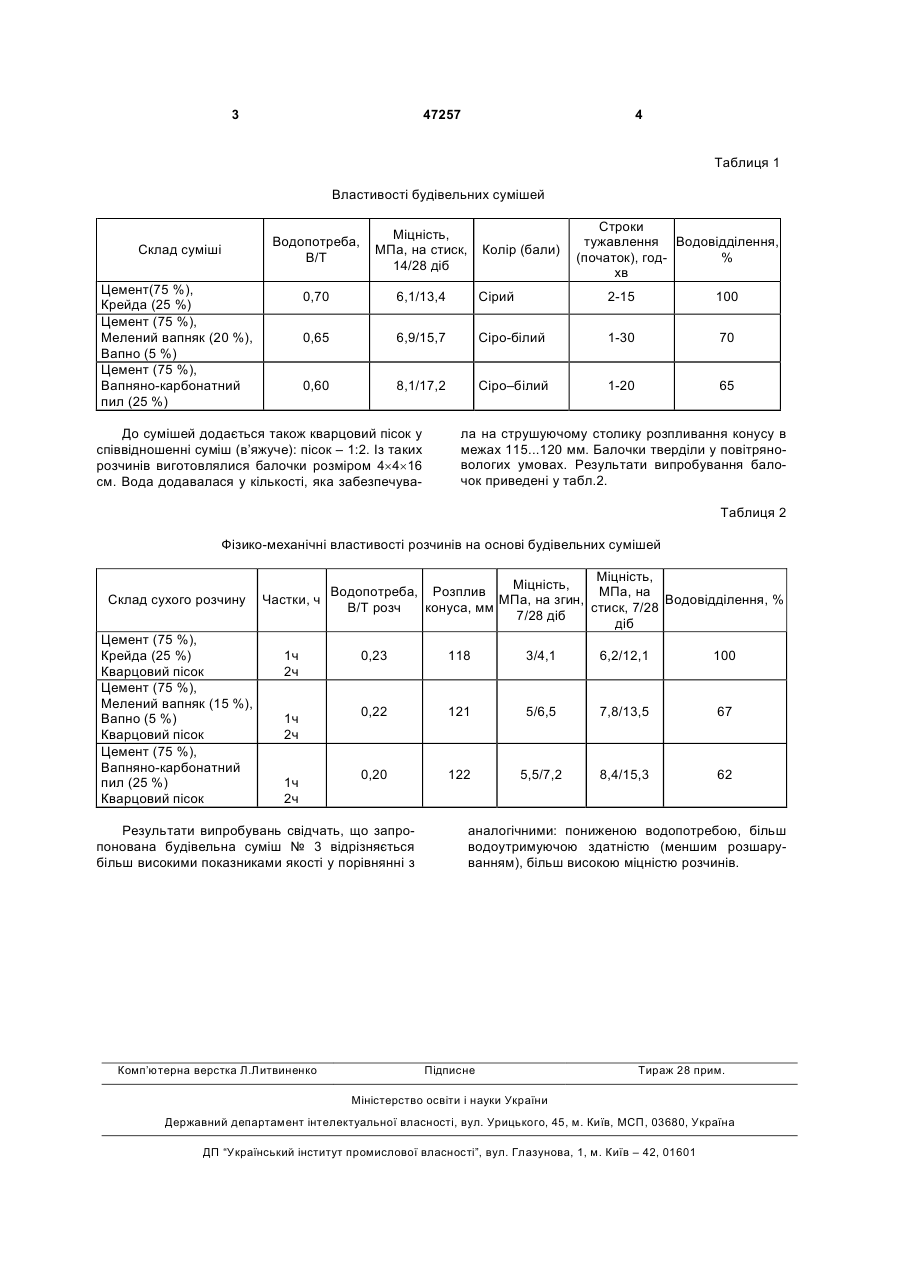

Будівельна суміш, що містить портландцемент, вапно і карбонатний компонент, яка відрізняється тим, що як вапняно-карбонатний матеріал містить пил електрофільтрів обертових печей випалу вапна при наступному співвідношенні компонентів (%): портландцемент 60-80 вапняно-карбонатний пил 20-40. (19) (21) u200907504 (22) 17.07.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, ШЕСТАКОВ ВОЛОДИМИР ЛЕОНТІЙОВИЧ, ДОРОШ ПАВЛО МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 47257 4 Таблиця 1 Властивості будівельних сумішей Строки тужавлення Водовідділення, (початок), год% хв Boдoпотреба, В/Т Склад суміші Міцність, МПа, на стиск, 14/28 діб 0,70 6,1/13,4 Сірий 2-15 100 0,65 6,9/15,7 Сіро-білий 1-30 70 0,60 8,1/17,2 Сіро–білий 1-20 65 Цемент(75 %), Крейда (25 %) Цемент (75 %), Мелений вапняк (20 %), Вапно (5 %) Цемент (75 %), Вапняно-карбонатний пил (25 %) До сумішей додається також кварцовий пісок у співвідношенні суміш (в’яжуче): пісок – 1:2. Із таких розчинів виготовлялися балочки розміром 4´4´16 см. Вода додавалася у кількості, яка забезпечува Колір (бали) ла на струшуючому столику розпливання конусу в межах 115...120 мм. Балочки тверділи у повітряновологих умовах. Результати випробування балочок приведені у табл.2. Таблиця 2 Фізико-механічні властивості розчинів на основі будівельних сумішей Склад сухого розчину Цемент (75 %), Крейда (25 %) Кварцовий пісок Цемент (75 %), Мелений вапняк (15 %), Вапно (5 %) Кварцовий пісок Цемент (75 %), Вапняно-карбонатний пил (25 %) Кварцовий пісок Міцність, Міцність, Водопотреба, Розплив МПа, на Частки, ч МПа, на згин, Водовідділення, % В/Т розч конуса, мм стиск, 7/28 7/28 діб діб 1ч 2ч 1ч 2ч 1ч 2ч 0,23 118 3/4,1 6,2/12,1 100 0,22 121 5/6,5 7,8/13,5 67 0,20 122 5,5/7,2 8,4/15,3 62 Результати випробувань свідчать, що запропонована будівельна суміш № 3 відрізняється більш високими показниками якості у порівнянні з Комп’ютерна верстка Л.Литвиненко аналогічними: пониженою водопотребою, більш водоутримуючою здатністю (меншим розшаруванням), більш високою міцністю розчинів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
