Котельна установка

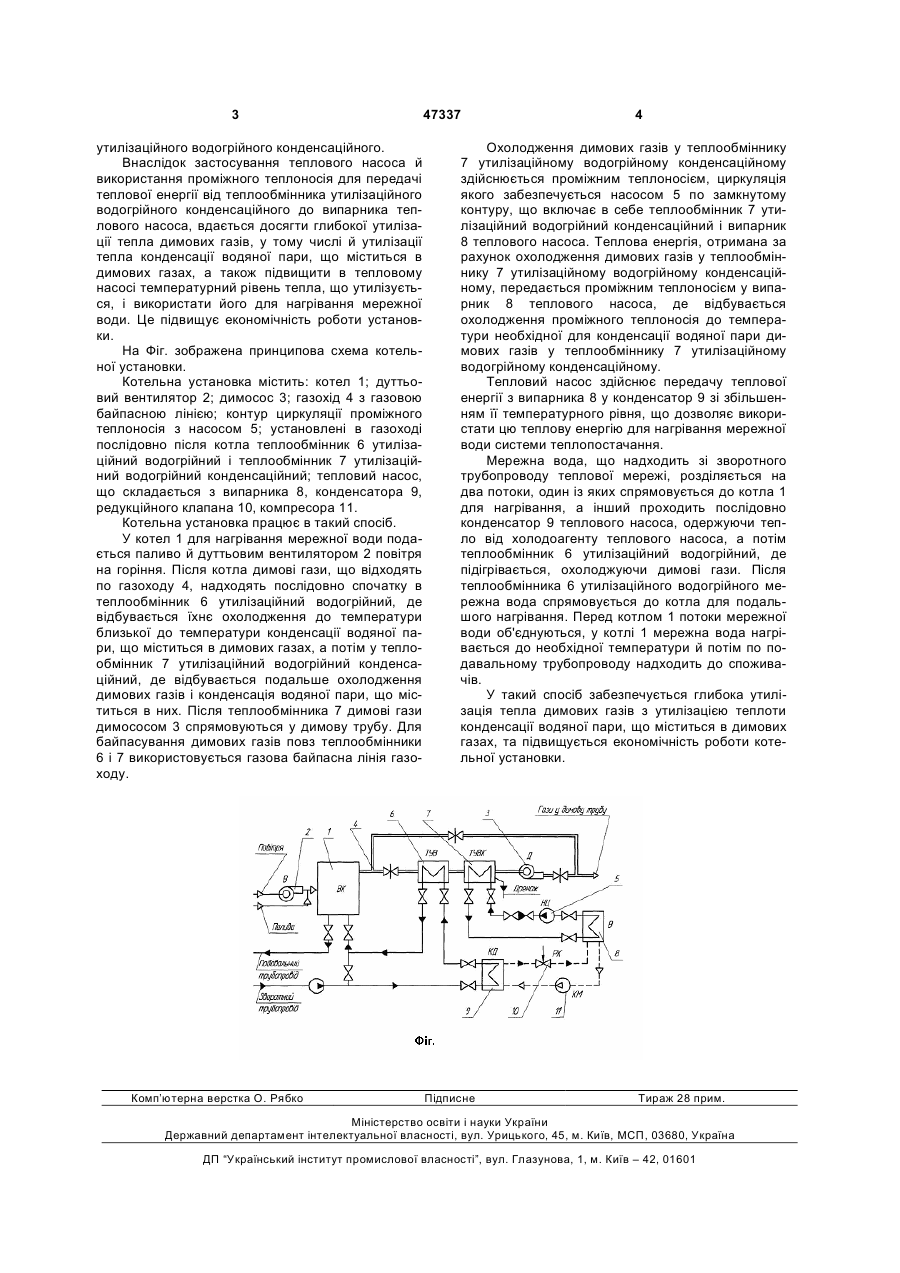

Котельна установка, що містить котел, дуттьовий вентилятор, димосос, газохід з газовою байпасною лінією, контур циркуляції проміжного 3 утилізаційного водогрійного конденсаційного. Внаслідок застосування теплового насоса й використання проміжного теплоносія для передачі теплової енергії від теплообмінника утилізаційного водогрійного конденсаційного до випарника теплового насоса, вдається досягти глибокої утилізації тепла димових газів, у тому числі й утилізації тепла конденсації водяної пари, що міститься в димових газах, а також підвищити в тепловому насосі температурний рівень тепла, що утилізується, і використати його для нагрівання мережної води. Це підвищує економічність роботи установки. На Фіг. зображена принципова схема котельної установки. Котельна установка містить: котел 1; дуттьовий вентилятор 2; димосос 3; газохід 4 з газовою байпасною лінією; контур циркуляції проміжного теплоносія з насосом 5; установлені в газоході послідовно після котла теплообмінник 6 утилізаційний водогрійний і теплообмінник 7 утилізаційний водогрійний конденсаційний; тепловий насос, що складається з випарника 8, конденсатора 9, редукційного клапана 10, компресора 11. Котельна установка працює в такий спосіб. У котел 1 для нагрівання мережної води подається паливо й дуттьовим вентилятором 2 повітря на горіння. Після котла димові гази, що відходять по газоходу 4, надходять послідовно спочатку в теплообмінник 6 утилізаційний водогрійний, де відбувається їхнє охолодження до температури близької до температури конденсації водяної пари, що міститься в димових газах, а потім у теплообмінник 7 утилізаційний водогрійний конденсаційний, де відбувається подальше охолодження димових газів і конденсація водяної пари, що міститься в них. Після теплообмінника 7 димові гази димососом 3 спрямовуються у димову трубу. Для байпасування димових газів повз теплообмінники 6 і 7 використовується газова байпасна лінія газоходу. Комп’ютерна верстка О. Рябко 47337 4 Охолодження димових газів у теплообміннику 7 утилізаційному водогрійному конденсаційному здійснюється проміжним теплоносієм, циркуляція якого забезпечується насосом 5 по замкнутому контуру, що включає в себе теплообмінник 7 утилізаційний водогрійний конденсаційний і випарник 8 теплового насоса. Теплова енергія, отримана за рахунок охолодження димових газів у теплообміннику 7 утилізаційному водогрійному конденсаційному, передається проміжним теплоносієм у випарник 8 теплового насоса, де відбувається охолодження проміжного теплоносія до температури необхідної для конденсації водяної пари димових газів у теплообміннику 7 утилізаційному водогрійному конденсаційному. Тепловий насос здійснює передачу теплової енергії з випарника 8 у конденсатор 9 зі збільшенням її температурного рівня, що дозволяє використати цю теплову енергію для нагрівання мережної води системи теплопостачання. Мережна вода, що надходить зі зворотного трубопроводу теплової мережі, розділяється на два потоки, один із яких спрямовується до котла 1 для нагрівання, а інший проходить послідовно конденсатор 9 теплового насоса, одержуючи тепло від холодоагенту теплового насоса, а потім теплообмінник 6 утилізаційний водогрійний, де підігрівається, охолоджуючи димові гази. Після теплообмінника 6 утилізаційного водогрійного мережна вода спрямовується до котла для подальшого нагрівання. Перед котлом 1 потоки мережної води об'єднуються, у котлі 1 мережна вода нагрівається до необхідної температури й потім по подавальному трубопроводу надходить до споживачів. У такий спосіб забезпечується глибока утилізація тепла димових газів з утилізацією теплоти конденсації водяної пари, що міститься в димових газах, та підвищується економічність роботи котельної установки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
