Вібраційний дозатор сипких матеріалів

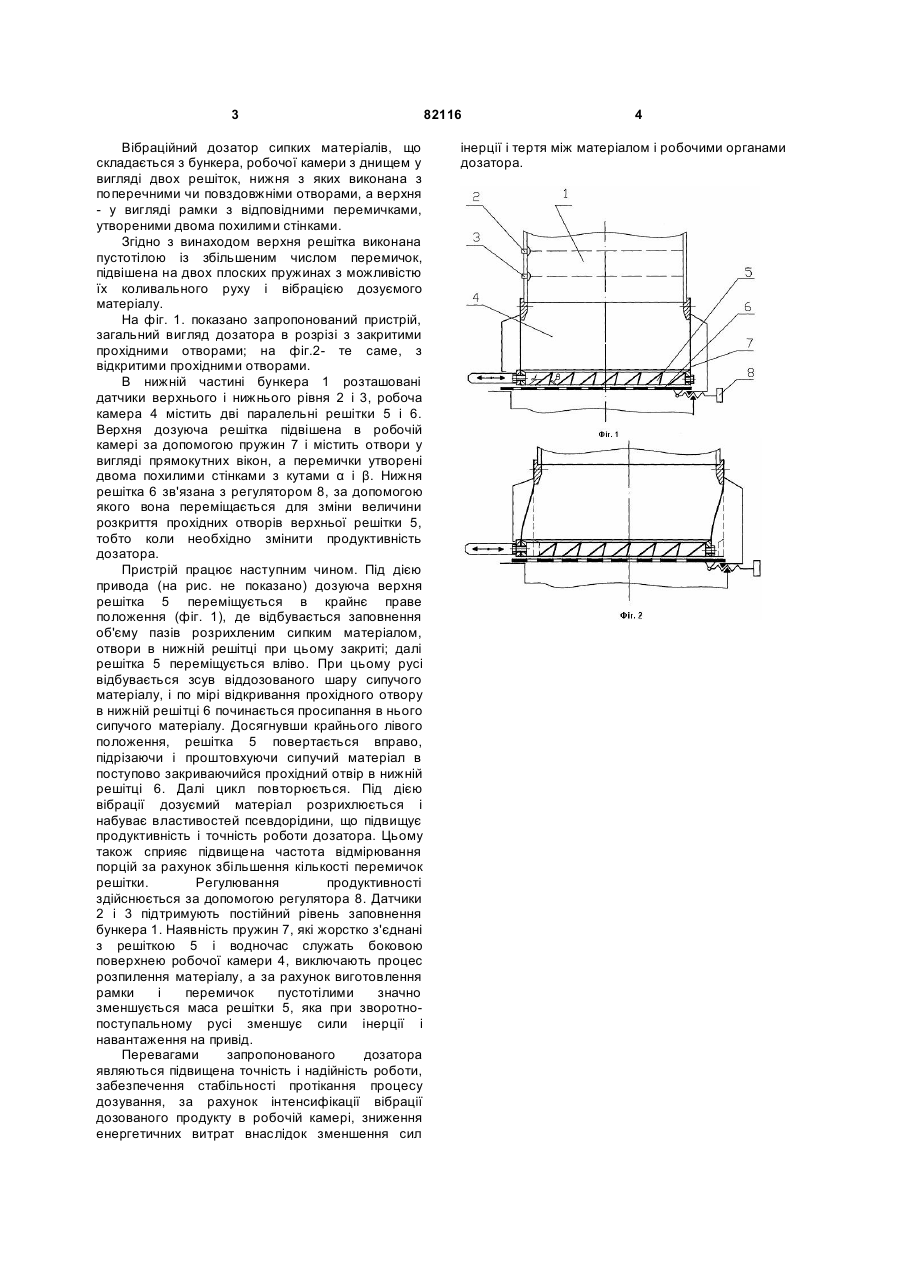

Вібраційний дозатор сипких матеріалів, що складається з бункера, робочої камери з днищем у вигляді двох решіток, нижня решітка виконана з поперечними чи повздовжніми отворами, а верхня - у вигляді рамки з відповідно розташованими перемичками, верхня решітка встановлена з можливістю горизонтального переміщення поперек отворів нижньої решітки, кожна перемичка в решітці обмежена двома похилими стінками, який відрізняється тим, що верхня решітка підвішена на двох плоских пружинах з можливістю їх сумісного коливального руху для піддання вібрації матеріалу, що дозують, має більше двох перемичок, які виконані пустотілими. (19) (21) a200603015 (22) 21.03.2006 (24) 11.03.2008 (72) ЛІСОВЕНКО ОЛЕКСІЙ ТИМОФІЙОВИЧ, UA, ЛІСОВЕНКО ІГОР ОЛЕКСІЙОВИЧ, UA, ВАСИЛЬЧЕНКО МАКСИМ ОЛЕКСАНДРОВИЧ, UA (73) ЛІСОВЕНКО ОЛЕКСІЙ ТИМОФІЙОВИЧ, UA, ЛІСОВЕНКО ІГОР ОЛЕКСІЙОВИЧ, UA, ВАСИЛЬЧЕНКО МАКСИМ ОЛЕКСАНДРОВИЧ, UA (56) RU 2219119 C1, 20.12.2003 SU 921970, 23.04.1982 RU 2169688 C1, 27.06.2001 CA 2052208 C, 30.10.1992 SU 701905, 05.12.1979 3 Вібраційний дозатор сипких матеріалів, що складається з бункера, робочої камери з днищем у вигляді двох решіток, нижня з яких виконана з поперечними чи повздовжніми отворами, а верхня - у вигляді рамки з відповідними перемичками, утвореними двома похилими стінками. Згідно з винаходом верхня решітка виконана пустотілою із збільшеним числом перемичок, підвішена на двох плоских пружинах з можливістю їх коливального руху і вібрацією дозуємого матеріалу. На фіг. 1. показано запропонований пристрій, загальний вигляд дозатора в розрізі з закритими прохідними отворами; на фіг.2- те саме, з відкритими прохідними отворами. В нижній частині бункера 1 розташовані датчики верхнього і нижнього рівня 2 і 3, робоча камера 4 містить дві паралельні решітки 5 і 6. Верхня дозуюча решітка підвішена в робочій камері за допомогою пружин 7 і містить отвори у вигляді прямокутних вікон, а перемички утворені двома похилими стінками з кутами α і β. Нижня решітка 6 зв'язана з регулятором 8, за допомогою якого вона переміщається для зміни величини розкриття прохідних отворів верхньої решітки 5, тобто коли необхідно змінити продуктивність дозатора. Пристрій працює наступним чином. Під дією привода (на рис. не показано) дозуюча верхня решітка 5 переміщується в крайнє праве положення (фіг. 1), де відбувається заповнення об'єму пазів розрихленим сипким матеріалом, отвори в нижній решітці при цьому закриті; далі решітка 5 переміщується вліво. При цьому русі відбувається зсув віддозованого шару сипучого матеріалу, і по мірі відкривання прохідного отвору в нижній решітці 6 починається просипання в нього сипучого матеріалу. Досягнувши крайнього лівого положення, решітка 5 повертається вправо, підрізаючи і проштовхуючи сипучий матеріал в поступово закриваючийся прохідний отвір в нижній решітці 6. Далі цикл повторюється. Під дією вібрації дозуємий матеріал розрихлюється і набуває властивостей псевдорідини, що підвищує продуктивність і точність роботи дозатора. Цьому також сприяє підвищена частота відмірювання порцій за рахунок збільшення кількості перемичок решітки. Регулювання продуктивності здійснюється за допомогою регулятора 8. Датчики 2 і 3 підтримують постійний рівень заповнення бункера 1. Наявність пружин 7, які жорстко з'єднані з решіткою 5 і водночас служать боковою поверхнею робочої камери 4, виключають процес розпилення матеріалу, а за рахунок виготовлення рамки і перемичок пустотілими значно зменшується маса решітки 5, яка при зворотнопоступальному русі зменшує сили інерції і навантаження на привід. Перевагами запропонованого дозатора являються підвищена точність і надійність роботи, забезпечення стабільності протікання процесу дозування, за рахунок інтенсифікації вібрації дозованого продукту в робочій камері, зниження енергетичних витрат внаслідок зменшення сил 82116 4 інерції і тертя між матеріалом і робочими органами дозатора.
