Регулятор витрати газу

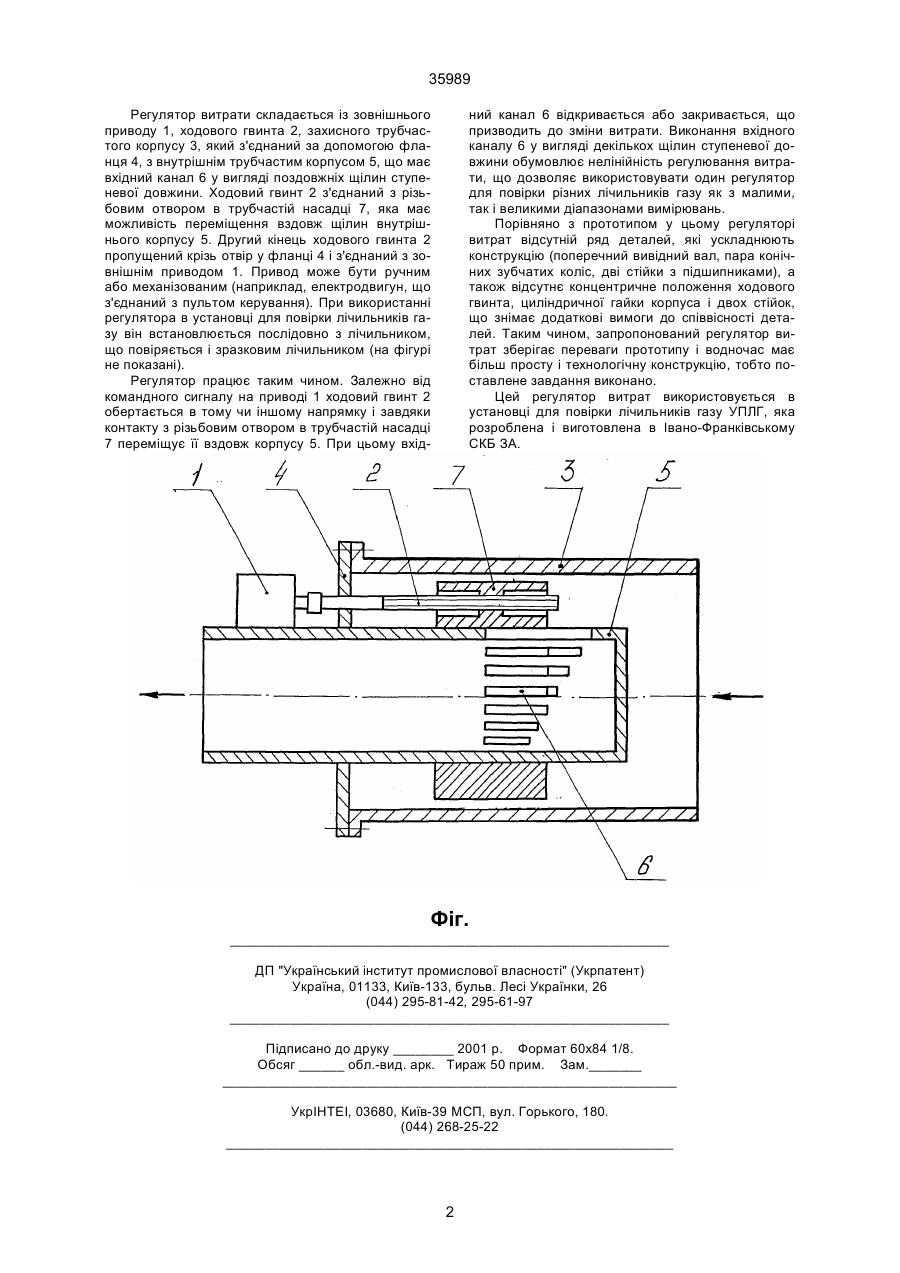

Регулятор витрати газу, який складається з зовнішнього приводу, ходового гвинта, захисного трубчастого корпусу, який з'єднаний за допомогою фланця з внутрішнім трубчастим корпусом, що має вхідний канал у вигляді поздовжніх щілин ступеневої довжини, який відрізняється тим, що ходовий гвинт розташований в порожнині між захисним і внутрішнім корпусами і з'єднаний з різьбовим отвором в трубчастій насадці, яка має можливість переміщення вздовж щілин внутрішнього корпусу, а другий кінець ходового гвинта пропущений крізь отвір у фланці і з'єднаний з приводом. (19) (21) 99074159 (22) 20.07.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Вощинський Віктор Станіславович, Іроденко Владислав Володимирович, Нікіфоров Юрій Васильович, Челенков Сергій Васильович (73) Колективне підприємство Івано-Франківське спеціальне конструкторське бюро засобів автоматизації 35989 Регулятор витрати складається із зовнішнього приводу 1, ходового гвинта 2, захисного трубчастого корпусу 3, який з'єднаний за допомогою фланця 4, з внутрішнім трубчастим корпусом 5, що має вхідний канал 6 у вигляді поздовжніх щілин ступеневої довжини. Ходовий гвинт 2 з'єднаний з різьбовим отвором в трубчастій насадці 7, яка має можливість переміщення вздовж щілин внутрішнього корпусу 5. Другий кінець ходового гвинта 2 пропущений крізь отвір у фланці 4 і з'єднаний з зовнішнім приводом 1. Привод може бути ручним або механізованим (наприклад, електродвигун, що з'єднаний з пультом керування). При використанні регулятора в установці для повірки лічильників газу він встановлюється послідовно з лічильником, що повіряється і зразковим лічильником (на фігурі не показані). Регулятор працює таким чином. Залежно від командного сигналу на приводі 1 ходовий гвинт 2 обертається в тому чи іншому напрямку і завдяки контакту з різьбовим отвором в трубчастій насадці 7 переміщує її вздовж корпусу 5. При цьому вхід ний канал 6 відкривається або закривається, що призводить до зміни витрати. Виконання вхідного каналу 6 у вигляді декількох щілин ступеневої довжини обумовлює нелінійність регулювання витрати, що дозволяє використовувати один регулятор для повірки різних лічильників газу як з малими, так і великими діапазонами вимірювань. Порівняно з прототипом у цьому регуляторі витрат відсутній ряд деталей, які ускладнюють конструкцію (поперечний вивідний вал, пара конічних зубчатих коліс, дві стійки з підшипниками), а також відсутнє концентричне положення ходового гвинта, циліндричної гайки корпуса і двох стійок, що знімає додаткові вимоги до співвісності деталей. Таким чином, запропонований регулятор витрат зберігає переваги прототипу і водночас має більш просту і технологічну конструкцію, тобто поставлене завдання виконано. Цей регулятор витрат використовується в установці для повірки лічильників газу УПЛГ, яка розроблена і виготовлена в Івано-Франківському СКБ ЗА. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
