Спосіб навантаження деталей при голографічній дефектоскопії
Формула / Реферат
Спосіб навантаження деталей при голографічній дефектоскопії, що включає навантаження просторової тонкостінної деталі, який відрізняється тим, що деталь навантажують акустичною хвилею за допомогою гучномовця, який розміщують на віддалі 20-25 мм від поверхні або в зоні імовірної появи дефекту.
Текст

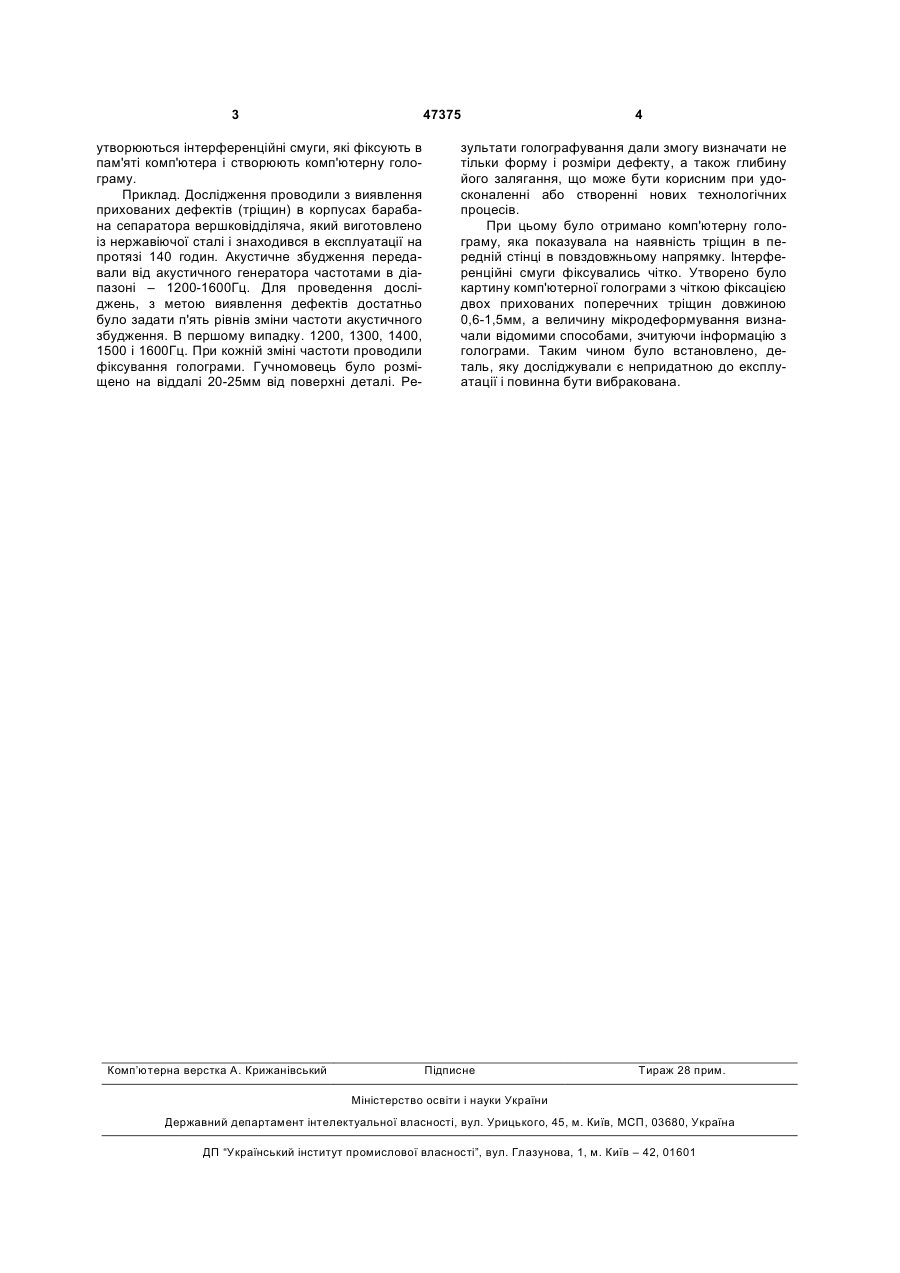

Спосіб навантаження деталей при голографічній дефектоскопії, що включає навантаження просторової тонкостінної деталі, який відрізняється тим, що деталь навантажують акустичною хвилею за допомогою гучномовця, який розміщують на віддалі 20-25 мм від поверхні або в зоні імовірної появи дефекту. (19) (21) u200909140 (22) 04.09.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) КАРАБИНЬОШ СЕРГІЙ СТЕПАНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ 3 47375 утворюються інтерференційні смуги, які фіксують в пам'яті комп'ютера і створюють комп'ютерну голограму. Приклад. Дослідження проводили з виявлення прихованих дефектів (тріщин) в корпусах барабана сепаратора вершковідділяча, який виготовлено із нержавіючої сталі і знаходився в експлуатації на протязі 140 годин. Акустичне збудження передавали від акустичного генератора частотами в діапазоні – 1200-1600Гц. Для проведення досліджень, з метою виявлення дефектів достатньо було задати п'ять рівнів зміни частоти акустичного збудження. В першому випадку. 1200, 1300, 1400, 1500 і 1600Гц. При кожній зміні частоти проводили фіксування голограми. Гучномовець було розміщено на віддалі 20-25мм від поверхні деталі. Ре Комп’ютерна верстка А. Крижанівський 4 зультати голографування дали змогу визначати не тільки форму і розміри дефекту, а також глибину його залягання, що може бути корисним при удосконаленні або створенні нових технологічних процесів. При цьому було отримано комп'ютерну голограму, яка показувала на наявність тріщин в передній стінці в повздовжньому напрямку. Інтерференційні смуги фіксувались чітко. Утворено було картину комп'ютерної голограми з чіткою фіксацією двох прихованих поперечних тріщин довжиною 0,6-1,5мм, а величину мікродеформування визначали відомими способами, зчитуючи інформацію з голограми. Таким чином було встановлено, деталь, яку досліджували є непридатною до експлуатації і повинна бути вибракована. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for loading parts at holographic defectoscopy
Автори англійськоюKarabyniosh Serhii Stepanovych
Назва патенту російськоюСпособ нагрузки деталей при голографической дефектоскопии
Автори російськоюКарабиньош Сергей Степанович
МПК / Мітки
МПК: G01B 5/24
Мітки: деталей, навантаження, дефектоскопії, спосіб, голографічний
