Спосіб включення лазера в точно встановлені моменти часу при голографічній дефектоскопії
Формула / Реферат
Спосіб включення лазера в точно встановлені моменти часу при голографічній дефектоскопії, який включає вмикання лазера в момент прикладання зусилля до виробу за допомогою стандартного вмикача, який відрізняється тим, що лазер вмикають диференційовано із запізненням на 10...120 мс після прикладання діючого на виріб зусилля для оптимального використання голографічного матеріалу і фіксують голограму в точно встановлені за умовами випробувань моменти часу.
Текст

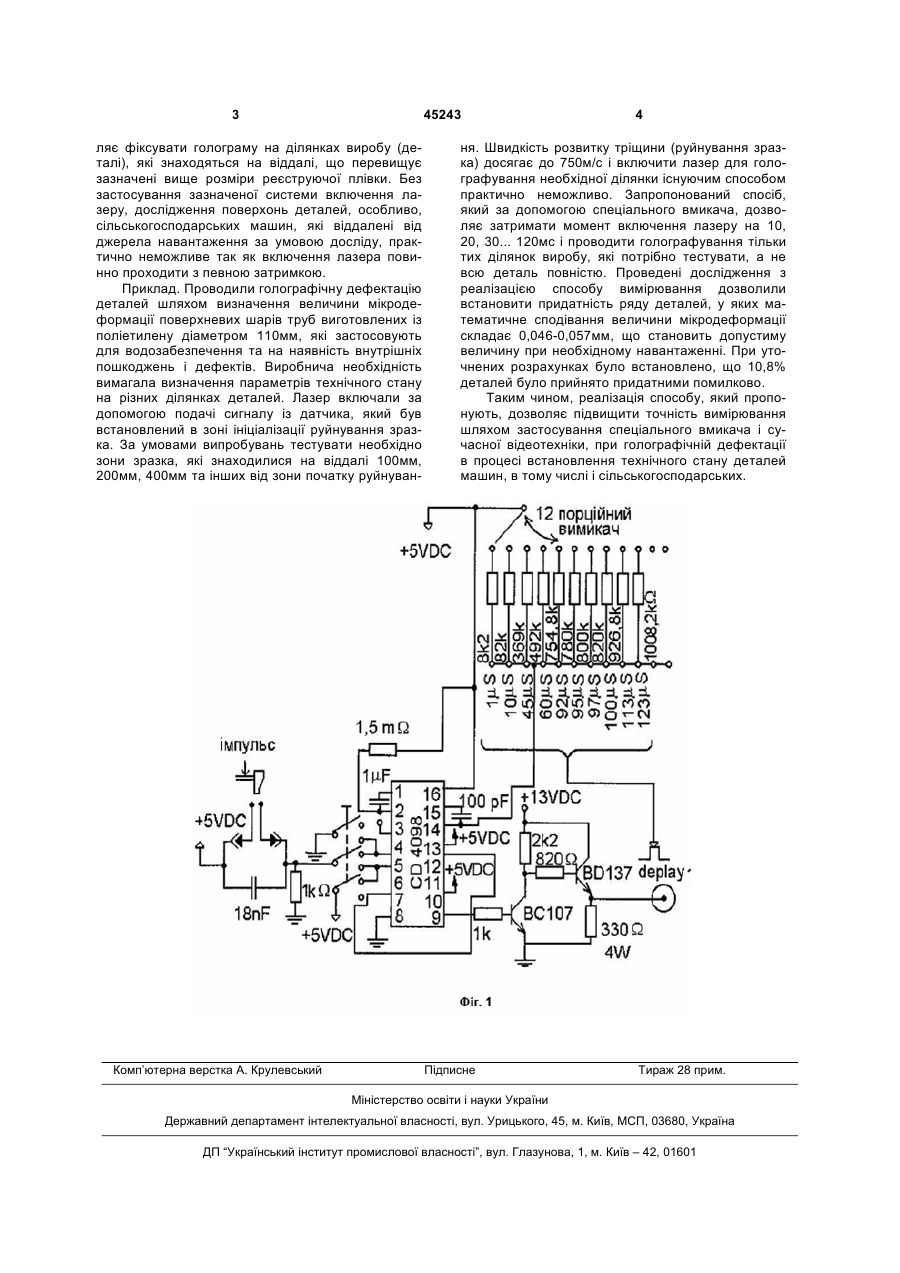

Спосіб включення лазера в точно встановлені моменти часу при голографічній дефектоскопії, 3 45243 ляє фіксувати голограму на ділянках виробу (деталі), які знаходяться на віддалі, що перевищує зазначені вище розміри реєструючої плівки. Без застосування зазначеної системи включення лазеру, дослідження поверхонь деталей, особливо, сільськогосподарських машин, які віддалені від джерела навантаження за умовою досліду, практично неможливе так як включення лазера повинно проходити з певною затримкою. Приклад. Проводили голографічну дефектацію деталей шляхом визначення величини мікродеформації поверхневих шарів труб виготовлених із поліетилену діаметром 110мм, які застосовують для водозабезпечення та на наявність внутрішніх пошкоджень і дефектів. Виробнича необхідність вимагала визначення параметрів технічного стану на різних ділянках деталей. Лазер включали за допомогою подачі сигналу із датчика, який був встановлений в зоні ініціалізації руйнування зразка. За умовами випробувань тестувати необхідно зони зразка, які знаходилися на віддалі 100мм, 200мм, 400мм та інших від зони початку руйнуван Комп’ютерна верстка А. Крулевський 4 ня. Швидкість розвитку тріщини (руйнування зразка) досягає до 750м/с і включити лазер для голографування необхідної ділянки існуючим способом практично неможливо. Запропонований спосіб, який за допомогою спеціального вмикача, дозволяє затримати момент включення лазеру на 10, 20, 30... 120мс і проводити голографування тільки тих ділянок виробу, які потрібно тестувати, а не всю деталь повністю. Проведені дослідження з реалізацією способу вимірювання дозволили встановити придатність ряду деталей, у яких математичне сподівання величини мікродеформації складає 0,046-0,057мм, що становить допустиму величину при необхідному навантаженні. При уточнених розрахунках було встановлено, що 10,8% деталей було прийнято придатними помилково. Таким чином, реалізація способу, який пропонують, дозволяє підвищити точність вимірювання шляхом застосування спеціального вмикача і сучасної відеотехніки, при голографічній дефектації в процесі встановлення технічного стану деталей машин, в тому числі і сільськогосподарських. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for laser switch on at strictly defined time instants at holographic defectorcopy
Автори англійськоюKarabyniosh Serhii Stepanovych
Назва патенту російськоюСпособ включения лазера в точно установленные моменты времени при голо графической дефектоскопии
Автори російськоюКарабиньош Сергей Степанович
МПК / Мітки
МПК: G01N 23/00
Мітки: дефектоскопії, точної, спосіб, моменти, встановлені, голографічний, включення, часу, лазера
Код посилання
<a href="https://ua.patents.su/2-45243-sposib-vklyuchennya-lazera-v-tochno-vstanovleni-momenti-chasu-pri-golografichnijj-defektoskopi.html" target="_blank" rel="follow" title="База патентів України">Спосіб включення лазера в точно встановлені моменти часу при голографічній дефектоскопії</a>
