Пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації

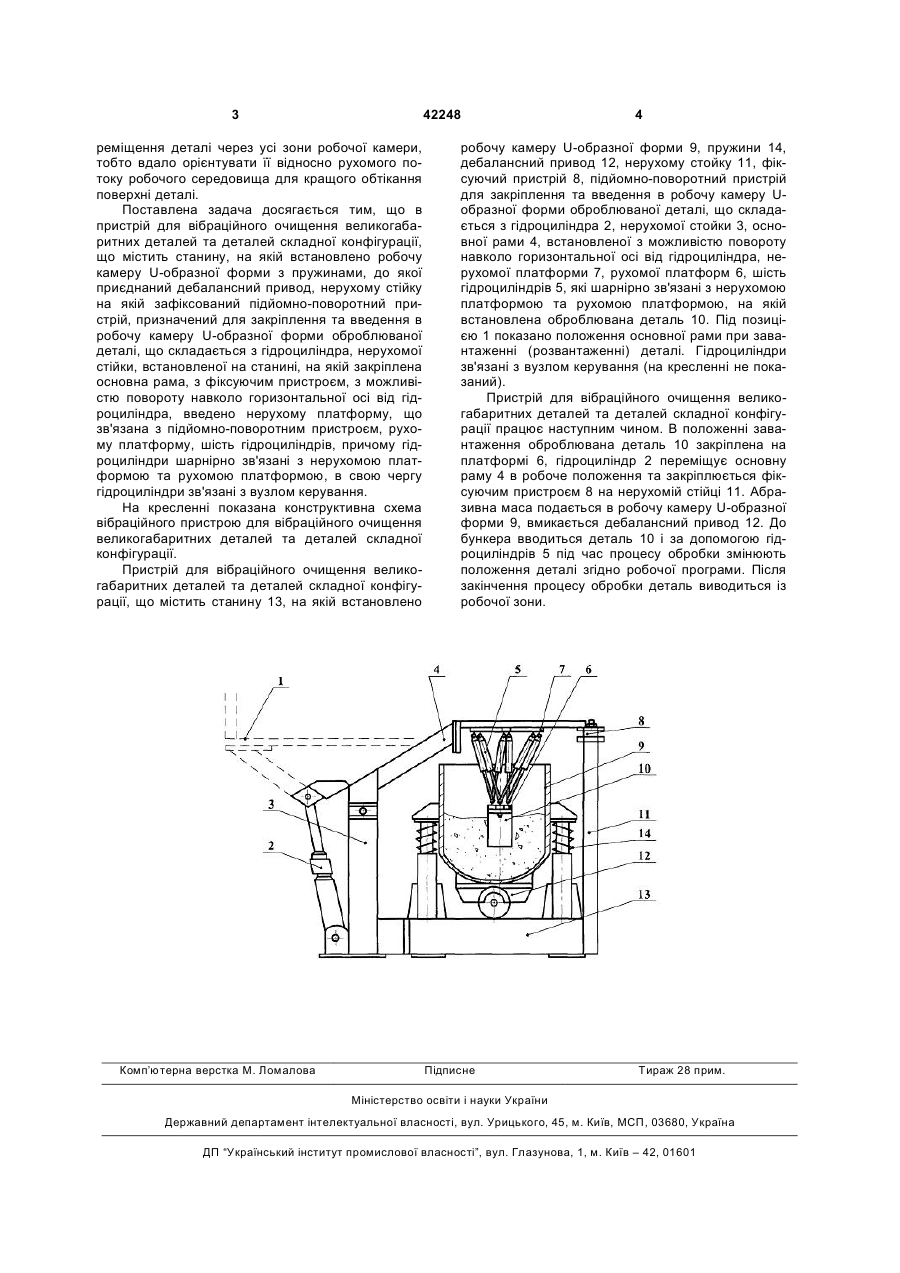

Пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації, що містить станину, на якій встановлено робочу камеру U-подібної форми з пружинами, до якої приєднаний дебалансний привод, нерухому 3 42248 реміщення деталі через усі зони робочої камери, тобто вдало орієнтувати її відносно рухомого потоку робочого середовища для кращого обтікання поверхні деталі. Поставлена задача досягається тим, що в пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації, що містить станину, на якій встановлено робочу камеру U-образної форми з пружинами, до якої приєднаний дебалансний привод, нерухому стійку на якій зафіксований підйомно-поворотний пристрій, призначений для закріплення та введення в робочу камеру U-образної форми оброблюваної деталі, що складається з гідроциліндра, нерухомої стійки, встановленої на станині, на якій закріплена основна рама, з фіксуючим пристроєм, з можливістю повороту навколо горизонтальної осі від гідроциліндра, введено нерухому платформу, що зв'язана з підйомно-поворотним пристроєм, рухому платформу, шість гідроциліндрів, причому гідроциліндри шарнірно зв'язані з нерухомою платформою та рухомою платформою, в свою чергу гідроциліндри зв'язані з вузлом керування. На кресленні показана конструктивна схема вібраційного пристрою для вібраційного очищення великогабаритних деталей та деталей складної конфігурації. Пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації, що містить станину 13, на якій встановлено Комп’ютерна верстка М. Ломалова 4 робочу камеру U-образної форми 9, пружини 14, дебалансний привод 12, нерухому стойку 11, фіксуючий пристрій 8, підйомно-поворотний пристрій для закріплення та введення в робочу камеру Uобразної форми оброблюваної деталі, що складається з гідроциліндра 2, нерухомої стойки 3, основної рами 4, встановленої з можливістю повороту навколо горизонтальної осі від гідроциліндра, нерухомої платформи 7, рухомої платформ 6, шість гідроциліндрів 5, які шарнірно зв'язані з нерухомою платформою та рухомою платформою, на якій встановлена оброблювана деталь 10. Під позицією 1 показано положення основної рами при завантаженні (розвантаженні) деталі. Гідроциліндри зв'язані з вузлом керування (на кресленні не показаний). Пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації працює наступним чином. В положенні завантаження оброблювана деталь 10 закріплена на платформі 6, гідроциліндр 2 переміщує основну раму 4 в робоче положення та закріплюється фіксуючим пристроєм 8 на нерухомій стійці 11. Абразивна маса подається в робочу камеру U-образної форми 9, вмикається дебалансний привод 12. До бункера вводиться деталь 10 і за допомогою гідроциліндрів 5 під час процесу обробки змінюють положення деталі згідно робочої програми. Після закінчення процесу обробки деталь виводиться із робочої зони. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
