Поршень бурового насоса

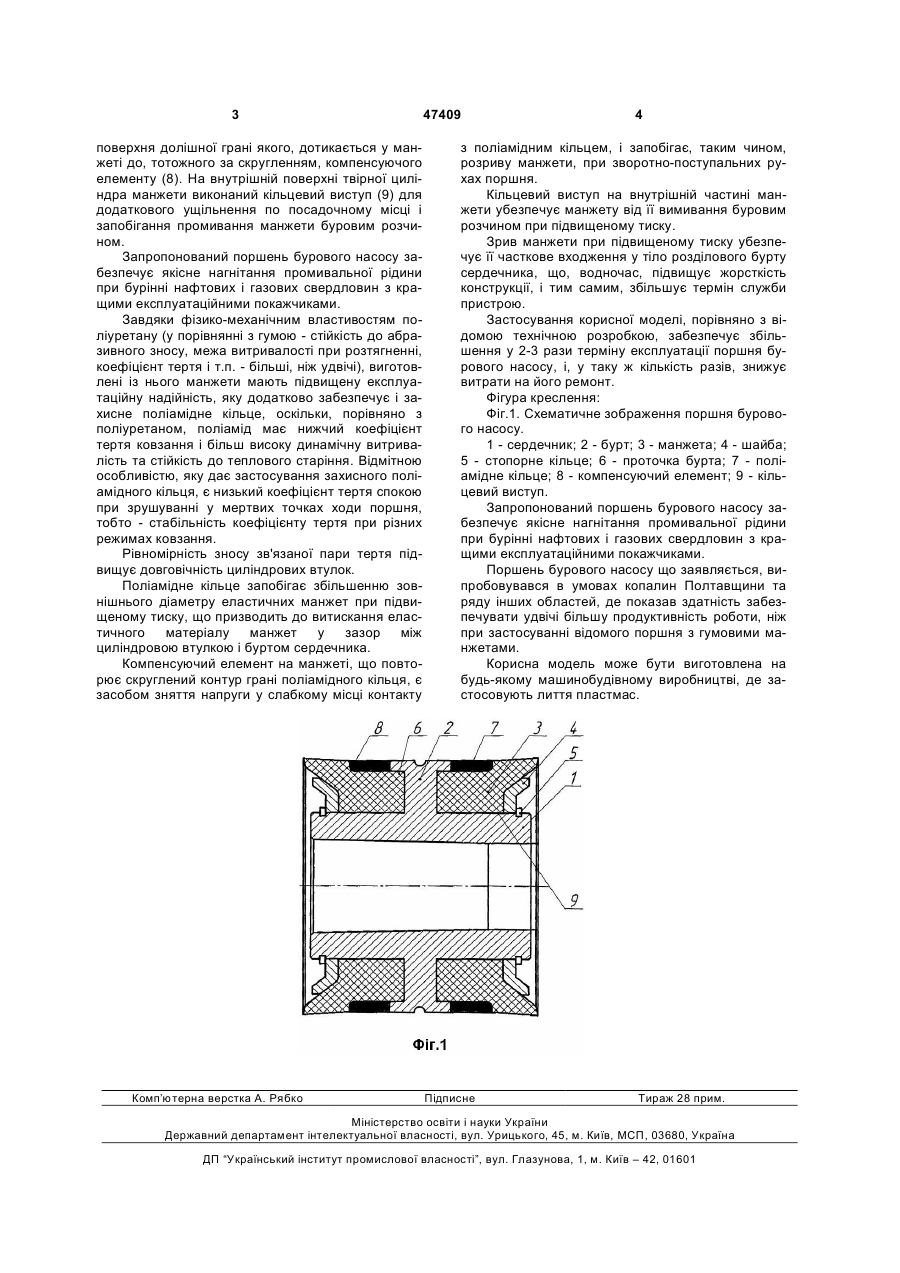

Поршень бурового насоса, що включає: металевий сердечник з розділовим буртом, дві тотожні знімні манжети, кожна з яких кріпиться до сердечника за допомогою шайби і стопорного кільця, 3 поверхня долішної грані якого, дотикається у манжеті до, тотожного за скругленням, компенсуючого елементу (8). На внутрішній поверхні твірної циліндра манжети виконаний кільцевий виступ (9) для додаткового ущільнення по посадочному місці і запобігання промивання манжети буровим розчином. Запропонований поршень бурового насосу забезпечує якісне нагнітання промивальної рідини при бурінні нафтових і газових свердловин з кращими експлуатаційними покажчиками. Завдяки фізико-механічним властивостям поліуретану (у порівнянні з гумою - стійкість до абразивного зносу, межа витривалості при розтягненні, коефіцієнт тертя і т.п. - більші, ніж удвічі), виготовлені із нього манжети мають підвищену експлуатаційну надійність, яку додатково забезпечує і захисне поліамідне кільце, оскільки, порівняно з поліуретаном, поліамід має нижчий коефіцієнт тертя ковзання і більш високу динамічну витривалість та стійкість до теплового старіння. Відмітною особливістю, яку дає застосування захисного поліамідного кільця, є низький коефіцієнт тертя спокою при зрушуванні у мертвих точках ходи поршня, тобто - стабільність коефіцієнту тертя при різних режимах ковзання. Рівномірність зносу зв'язаної пари тертя підвищує довговічність циліндрових втулок. Поліамідне кільце запобігає збільшенню зовнішнього діаметру еластичних манжет при підвищеному тиску, що призводить до витискання еластичного матеріалу манжет у зазор між циліндровою втулкою і буртом сердечника. Компенсуючий елемент на манжеті, що повторює скруглений контур грані поліамідного кільця, є засобом зняття напруги у слабкому місці контакту Комп’ютерна верстка А. Рябко 47409 4 з поліамідним кільцем, і запобігає, таким чином, розриву манжети, при зворотно-поступальних рухах поршня. Кільцевий виступ на внутрішній частині манжети убезпечує манжету від її вимивання буровим розчином при підвищеному тиску. Зрив манжети при підвищеному тиску убезпечує її часткове входження у тіло розділового бурту сердечника, що, водночас, підвищує жорсткість конструкції, і тим самим, збільшує термін служби пристрою. Застосування корисної моделі, порівняно з відомою технічною розробкою, забезпечує збільшення у 2-3 рази терміну експлуатації поршня бурового насосу, і, у таку ж кількість разів, знижує витрати на його ремонт. Фігура креслення: Фіг.1. Схематичне зображення поршня бурового насосу. 1 - сердечник; 2 - бурт; 3 - манжета; 4 - шайба; 5 - стопорне кільце; 6 - проточка бурта; 7 - поліамідне кільце; 8 - компенсуючий елемент; 9 - кільцевий виступ. Запропонований поршень бурового насосу забезпечує якісне нагнітання промивальної рідини при бурінні нафтових і газових свердловин з кращими експлуатаційними покажчиками. Поршень бурового насосу що заявляється, випробовувався в умовах копалин Полтавщини та ряду інших областей, де показав здатність забезпечувати удвічі більшу продуктивність роботи, ніж при застосуванні відомого поршня з гумовими манжетами. Корисна модель може бути виготовлена на будь-якому машинобудівному виробництві, де застосовують лиття пластмас. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
