Пристрій для кольматації стінок свердловини

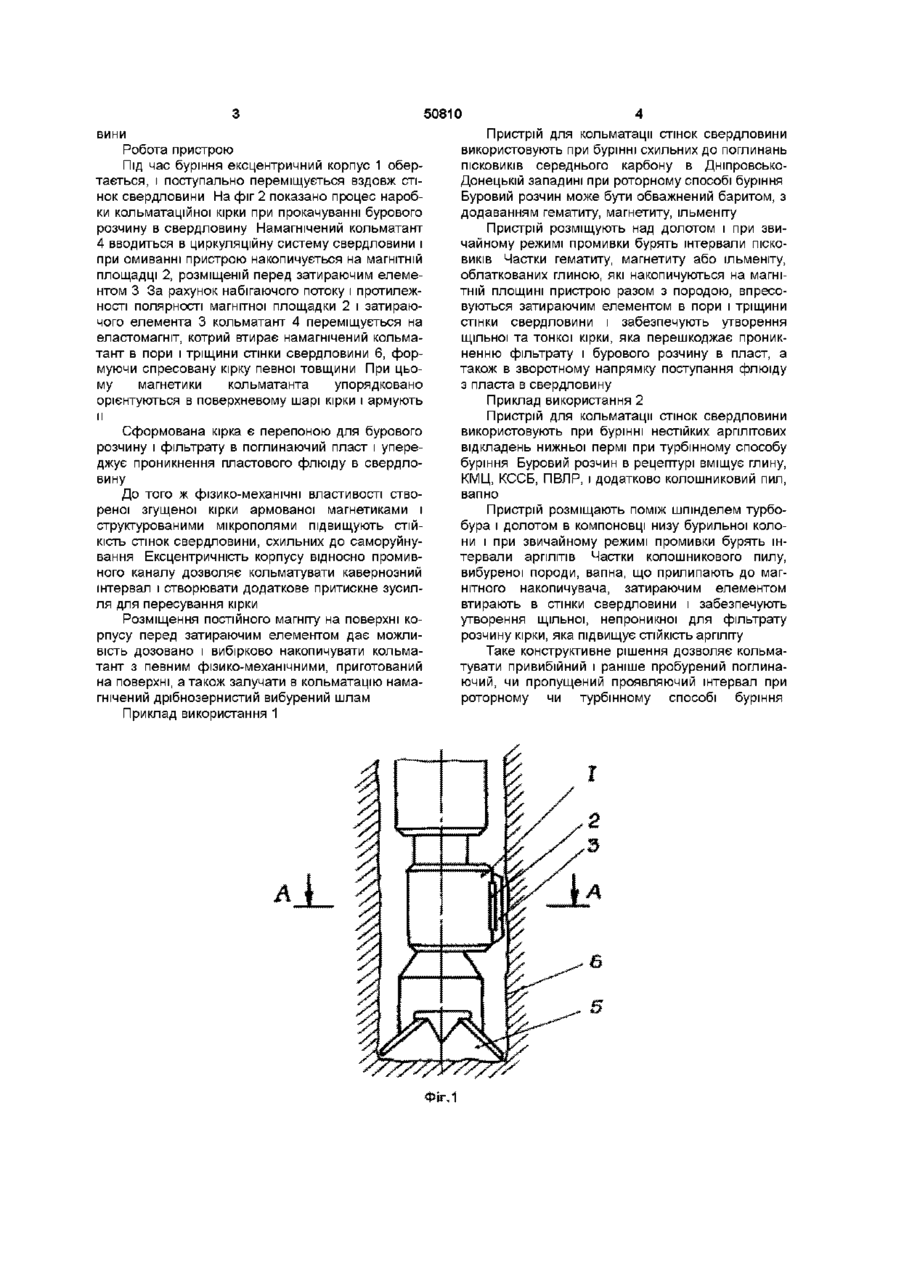

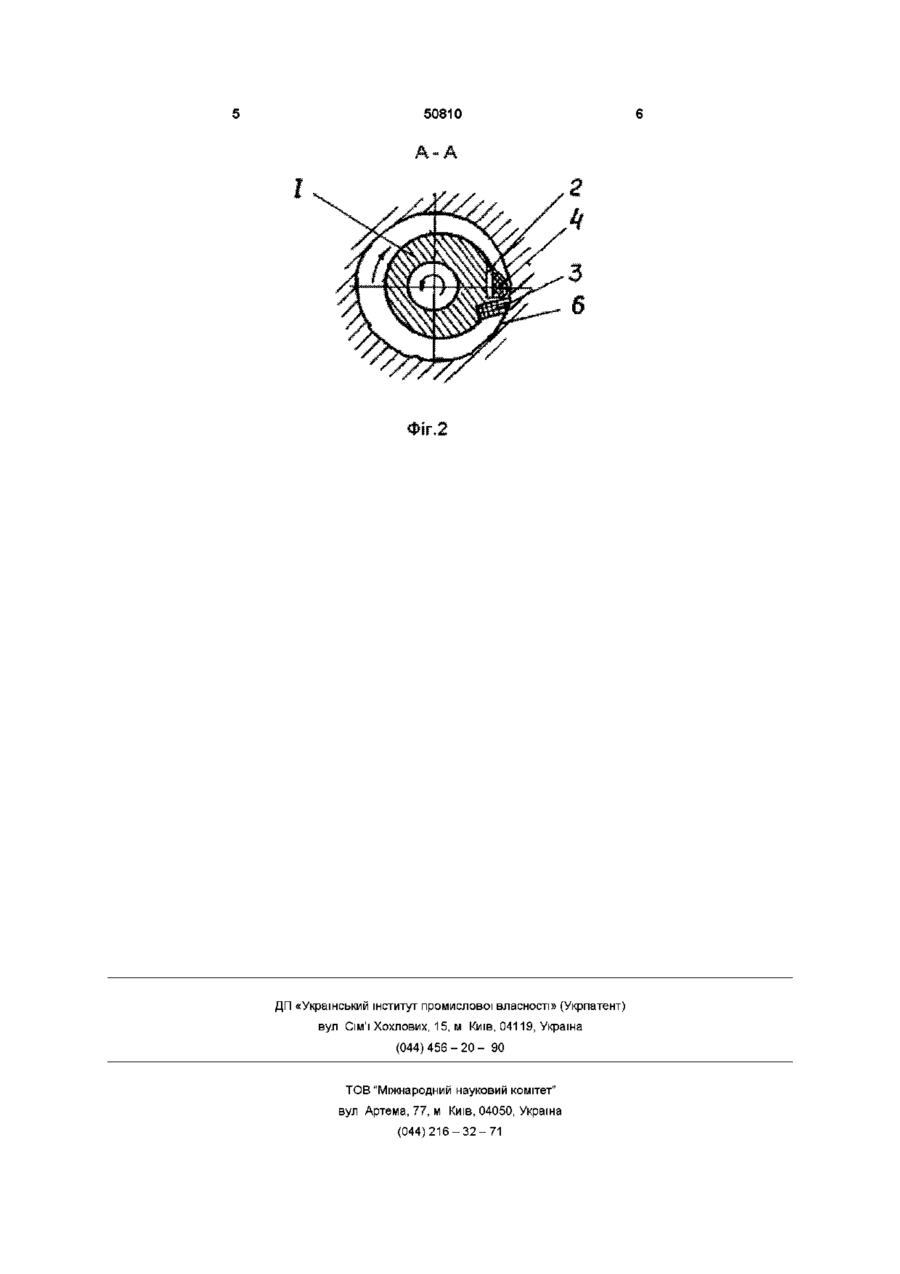

1 Пристрій для кольматацм стінок свердловини, що включає корпус з промивним каналом і діамагнітний накопичувач кольматанта, який відрізняється тим, що накопичувач виконано у вигляді магнітної площадки з металокераміки і розміщено на ЗОВНІШНІЙ поверхні ексцентричного корпуса 2 Пристрій по п 1 , який відрізняється тим, що магнітний накопичувач розміщено спереду затираючого елемента, виконаного із еластомагніту чи пластом а гніту Винахід відноситься до обладнання для буріння свердловин, а саме до пристроїв для кольматацм стінок свердловини Відомий пристрій по а с №1601343, в корпусі якого розміщено струмінний насос з соплом, камерою змішування і дифузором Струмінний насос всмоктує буровий шлам і напірним струменем через дифузор направляє його на стінки свердловини Недоліками аналогу являються можливість зашламування отворів насадок і дифузора твердою фазою розчину з відмовою роботи, в кавернозному інтервалі стволу енергія струміня не досягає стінок свердловини, а при номінальному діаметрі стволу при турбінному способі буріння, навпаки, може виникати ерозійне розмивання фільтраційної кірки Найбільш близьким аналогом-прототипом до винаходу є пристрій по а с СРСР 1506079, в порожньому корпусі якого в боковому отворі розміщено немагнітний циліндричний контейнер, заповнений кольматантом За рахунок перепаду тиску контейнер переміщується в отворі і притискається до стінки, а при обертанні разом з наповнювачем втирається в породу і кольматує стінки свердловини Недоліком прототипу є те, що контейнер притиснений до стінки свердловини, зчищає і руйнує раніше утворену фільтраційну кірку, а обмежена ємність контейнера регламентує час роботи пристрою по призначенню Пристрій розраховано тільки на турбінний спосіб буріння Задачею про понованого винаходу є забезпечення можливості дозованого і вибіркового накопичення кольматанта з заданими властивостями, нанесення його на стінки свердловини з наступним пресуванням затираючим елементом Для вирішення поставленої задачі пропонується пристрій, що включає корпус з промивним каналом, і накопичувачем кольматанта Новим являється те, що накопичувач виконано у вигляді магнітної площадки з металокераміки з питомою магнітною енергією 16Кдж/м3, і розміщено на ЗОВНІШНІЙ поверхні ексцентричного корпусу При цьому магнітний накопичувач розміщено спереду затираючого елемента, виконаного з еластомагніту чи пластомагніту, питома магнітна енергія якого 2,8Кдж/м3 Питома магнітна енергія затираючого елемента менше питомої магнітної енергії накопичувача На приведених фіг1, 2 зображено пристрій, встановлений над долотом Пристрій складається з ексцентричного корпусу 1 з промивним каналом, магнітної площадкинакопичувача кольматанта 2, затираючого елемента 3 Пристрій розміщено над долотом 5, і при роботі втирає кольматант 4 в стінку свердловини 6 Функціонально пристрій включається в компонування низу бурильної колони(КНБК) турбінного чи роторного способу буріння В окремих випадках пристрій може включатися поміж бурильними трубами на розрахованій відстані від вибою свердло О 00 О ю 50810 вини Робота пристрою Під час буріння ексцентричний корпус 1 обертається, і поступально переміщується вздовж стінок свердловини На фіг 2 показано процес наробки кольматаційної кірки при прокачуванні бурового розчину в свердловину Намагнічений кольматант 4 вводиться в циркуляційну систему свердловини і при омиванні пристрою накопичується на магнітній площадці 2, розміщеній перед затираючим елементом 3 За рахунок набігаючого потоку і протилежності полярності магнітної площадки 2 і затираючого елемента 3 кольматант 4 переміщується на еластомагніт, котрий втирає намагнічений кольматант в пори і тріщини стінки свердловини 6, формуючи спресовану кірку певної товщини При цьому магнетики кольматанта упорядковано орієнтуються в поверхневому шарі кірки і армують Сформована кірка є перепоною для бурового розчину і фільтрату в поглинаючий пласт і упереджує проникнення пластового флюїду в свердловину До того ж фізико-механічні властивості створеної згущеної кірки армованої магнетиками і структурованими мікрополями підвищують СТІЙКІСТЬ стінок свердловини, схильних до саморуйнування Ексцентричність корпусу відносно промивного каналу дозволяє кольматувати кавернозний інтервал і створювати додаткове притискне зусилля для пересування кірки Розміщення постійного магніту на поверхні корпусу перед затираючим елементом дає можливість дозовано і вибірково накопичувати кольматант з певним фізико-механічними, приготований на поверхні, а також залучати в кольматацію намагнічений дрібнозернистий вибурений шлам Приклад використання 1 Пристрій для кольматацм стінок свердловини використовують при бурінні схильних до поглинань ПІСКОВИКІВ середнього карбону в ДніпровськоДонецькій западині при роторному способі буріння Буровий розчин може бути обважнений баритом, з додаванням гематиту, магнетиту, ільменіту Пристрій розміщують над долотом і при звичайному режимі промивки бурять інтервали ПІСКОВИКІВ Частки гематиту, магнетиту або ільменіту, облаткованих глиною, які накопичуються на магнітній площині пристрою разом з породою, впресовуються затираючим елементом в пори і тріщини стінки свердловини і забезпечують утворення щільної та тонкої кірки, яка перешкоджає проникненню фільтрату і бурового розчину в пласт, а також в зворотному напрямку поступання флюїду з пласта в свердловину Приклад використання 2 Пристрій для кольматацм стінок свердловини використовують при бурінні нестійких арплітових відкладень нижньої пермі при турбінному способу буріння Буровий розчин в рецептурі вміщує глину, КМЦ, КССБ, ПВЛР, і додатково колошниковий пил, вапно Пристрій розміщають поміж шпінделем турбобура і долотом в компоновці низу бурильної колони і при звичайному режимі промивки бурять інтервали аргілітів Частки колошникового пилу, вибуреної породи, вапна, що прилипають до магнітного накопичувача, затираючим елементом втирають в стінки свердловини і забезпечують утворення щільної, непроникної для фільтрату розчину кірки, яка підвищує СТІЙКІСТЬ аргіліту Таке конструктивне рішення дозволяє кольматувати привибійний і раніше пробурений поглинаючий, чи пропущений проявляючий інтервал при роторному чи турбінному способі буріння 50810 ІГ.. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
