Ізолювальний дихальний апарат

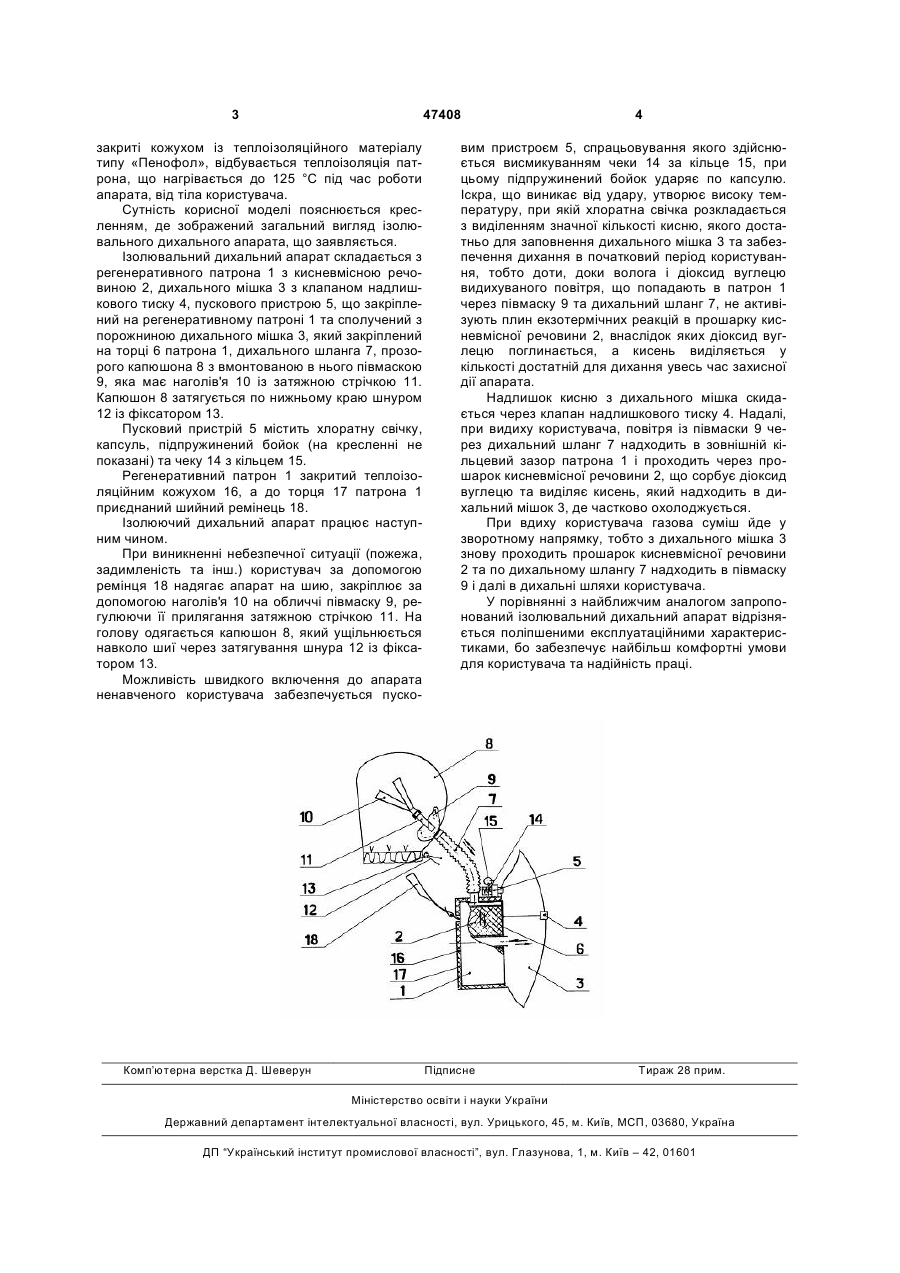

Ізолювальний дихальний апарат, що містить капюшон із вмонтованою півмаскою, регенеративний патрон з обичайкою, пусковий пристрій та дихальний мішок, який відрізняється тим, що капюшон виконаний із прозорого негорючого матеріалу із затяжним шнуром по нижньому краю, а півмаска має власне наголів'я, при цьому дихальний мішок надітий на один торець регенеративного патрона, а другий торець та обичайка закриті кожухом із теплоізоляційного матеріалу типу "Пенофол". (19) (21) u200912199 (22) 27.11.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ПАШКОВСЬКИЙ ПЕТРО СЕМЕНОВИЧ, КОВАЛЕВСЬКА МАРИНА МИХАЙЛІВНА, ЗБОРЩИК ЛЮБОВ ОЛЕКСІЇВНА, ІЛЬЇНСЬКИЙ ЕДУАРД ГЕОРГІЙОВИЧ (73) НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ГІРНИЧОРЯТУВАЛЬНОЇ СПРАВИ ТА ПОЖЕЖНОЇ БЕЗПЕКИ "РЕСПІРАТОР" 3 47408 закриті кожухом із теплоізоляційного матеріалу типу «Пенофол», відбувається теплоізоляція патрона, що нагрівається до 125 °С під час роботи апарата, від тіла користувача. Сутність корисної моделі пояснюється кресленням, де зображений загальний вигляд ізолювального дихального апарата, що заявляється. Ізолювальний дихальний апарат складається з регенеративного патрона 1 з кисневмісною речовиною 2, дихального мішка 3 з клапаном надлишкового тиску 4, пускового пристрою 5, що закріплений на регенеративному патроні 1 та сполучений з порожниною дихального мішка 3, який закріплений на торці 6 патрона 1, дихального шланга 7, прозорого капюшона 8 з вмонтованою в нього півмаскою 9, яка має наголів'я 10 із затяжною стрічкою 11. Капюшон 8 затягується по нижньому краю шнуром 12 із фіксатором 13. Пусковий пристрій 5 містить хлоратну свічку, капсуль, підпружинений бойок (на кресленні не показані) та чеку 14 з кільцем 15. Регенеративний патрон 1 закритий теплоізоляційним кожухом 16, а до торця 17 патрона 1 приєднаний шийний ремінець 18. Ізолюючий дихальний апарат працює наступним чином. При виникненні небезпечної ситуації (пожежа, задимленість та інш.) користувач за допомогою ремінця 18 надягає апарат на шию, закріплює за допомогою наголів'я 10 на обличчі півмаску 9, регулюючи її прилягання затяжною стрічкою 11. На голову одягається капюшон 8, який ущільнюється навколо шиї через затягування шнура 12 із фіксатором 13. Можливість швидкого включення до апарата ненавченого користувача забезпечується пуско Комп’ютерна верстка Д. Шеверун 4 вим пристроєм 5, спрацьовування якого здійснюється висмикуванням чеки 14 за кільце 15, при цьому підпружинений бойок ударяє по капсулю. Іскра, що виникає від удару, утворює високу температуру, при якій хлоратна свічка розкладається з виділенням значної кількості кисню, якого достатньо для заповнення дихального мішка 3 та забезпечення дихання в початковий період користування, тобто доти, доки волога і діоксид вуглецю видихуваного повітря, що попадають в патрон 1 через півмаску 9 та дихальний шланг 7, не активізують плин екзотермічних реакцій в прошарку кисневмісної речовини 2, внаслідок яких діоксид вуглецю поглинається, а кисень виділяється у кількості достатній для дихання увесь час захисної дії апарата. Надлишок кисню з дихального мішка скидається через клапан надлишкового тиску 4. Надалі, при видиху користувача, повітря із півмаски 9 через дихальний шланг 7 надходить в зовнішній кільцевий зазор патрона 1 і проходить через прошарок кисневмісної речовини 2, що сорбує діоксид вуглецю та виділяє кисень, який надходить в дихальний мішок 3, де частково охолоджується. При вдиху користувача газова суміш йде у зворотному напрямку, тобто з дихального мішка 3 знову проходить прошарок кисневмісної речовини 2 та по дихальному шлангу 7 надходить в півмаску 9 і далі в дихальні шляхи користувача. У порівнянні з найближчим аналогом запропонований ізолювальний дихальний апарат відрізняється поліпшеними експлуатаційними характеристиками, бо забезпечує найбільш комфортні умови для користувача та надійність праці. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
