Спосіб обмолоту

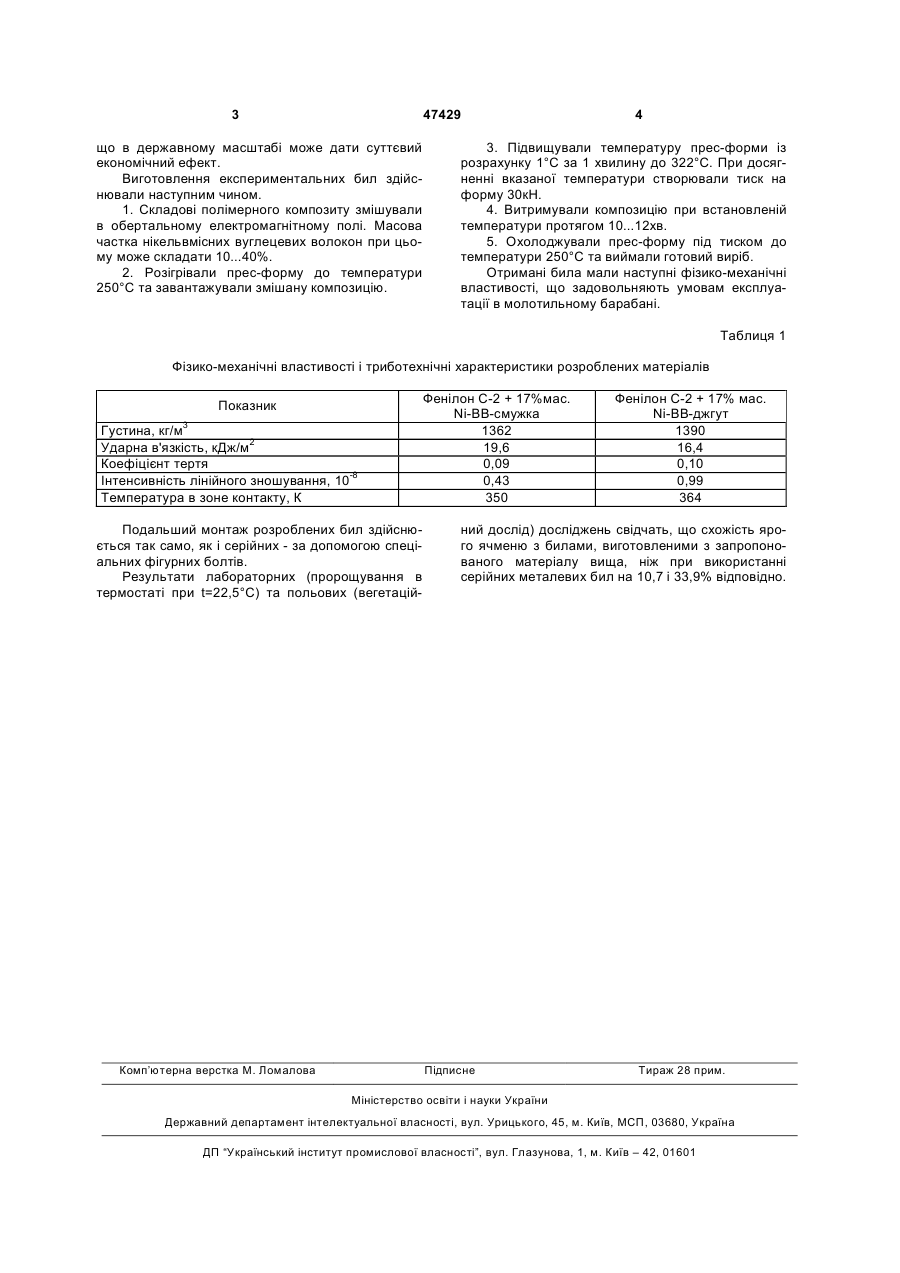

Спосіб обмолоту зернових культур, який відрізняється тим, що обмолот здійснюють билами, виготовленими із зносостійкого полімерного композиційного матеріалу на основі ароматичного поліаміду фенілон С-2, армованого нікелевмісними вуглецевими волокнами. (11) (21) a200801044 (22) 29.01.2008 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, ДЕРКАЧ ОЛЕКСІЙ ДМИТРОВИЧ, РУЛА ІРИНА ВАСИЛІВНА, САФОНОВА АЛЛА МІХАЙЛОВНА, BY, КРАМАРЬОВ СЕРГІЙ МИХАЙЛОВИЧ (73) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, ДЕРКАЧ ОЛЕКСІЙ ДМИТРОВИЧ, РУЛА ІРИНА ВАСИЛІВНА, Такі била можуть використовуватись протягом всієї збиральної кампанії, а не лише на насіннєвих ділянках. Крім того, зниження травмованості зерна, підвищить його продовольчі властивості та здатність насіння до проростання і енергії росту, (19) Масова Діаметр Зразок (NiПитома намагчастка ніволокна, BB) ніченість келю, % мкм Смужка 18 10 7,5 Джгут 19 11 10,7 UA Властивості Ni-BB у формі смужки та джгута 3 47429 що в державному масштабі може дати суттєвий економічний ефект. Виготовлення експериментальних бил здійснювали наступним чином. 1. Складові полімерного композиту змішували в обертальному електромагнітному полі. Масова частка нікельвмісних вуглецевих волокон при цьому може складати 10...40%. 2. Розігрівали прес-форму до температури 250°С та завантажували змішану композицію. 4 3. Підвищували температуру прес-форми із розрахунку 1°С за 1 хвилину до 322°С. При досягненні вказаної температури створювали тиск на форму 30кН. 4. Витримували композицію при встановленій температури протягом 10...12хв. 5. Охолоджували прес-форму під тиском до температури 250°С та виймали готовий виріб. Отримані била мали наступні фізико-механічні властивості, що задовольняють умовам експлуатації в молотильному барабані. Таблиця 1 Фізико-механічні властивості і триботехнічні характеристики розроблених матеріалів Показник Густина, кг/м3 Ударна в'язкість, кДж/м2 Коефіцієнт тертя Інтенсивність лінійного зношування, 10-8 Температура в зоне контакту, К Подальший монтаж розроблених бил здійснюється так само, як і серійних - за допомогою спеціальних фігурних болтів. Результати лабораторних (пророщування в термостаті при t=22,5°С) та польових (вегетацій Комп’ютерна верстка М. Ломалова Фенілон С-2 + 17%мас. Ni-ВВ-смужка 1362 19,6 0,09 0,43 350 Фенілон С-2 + 17% мас. Ni-BB-джгут 1390 16,4 0,10 0,99 364 ний дослід) досліджень свідчать, що схожість ярого ячменю з билами, виготовленими з запропонованого матеріалу вища, ніж при використанні серійних металевих бил на 10,7 і 33,9% відповідно. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
