Зносостійка полімерна композиція

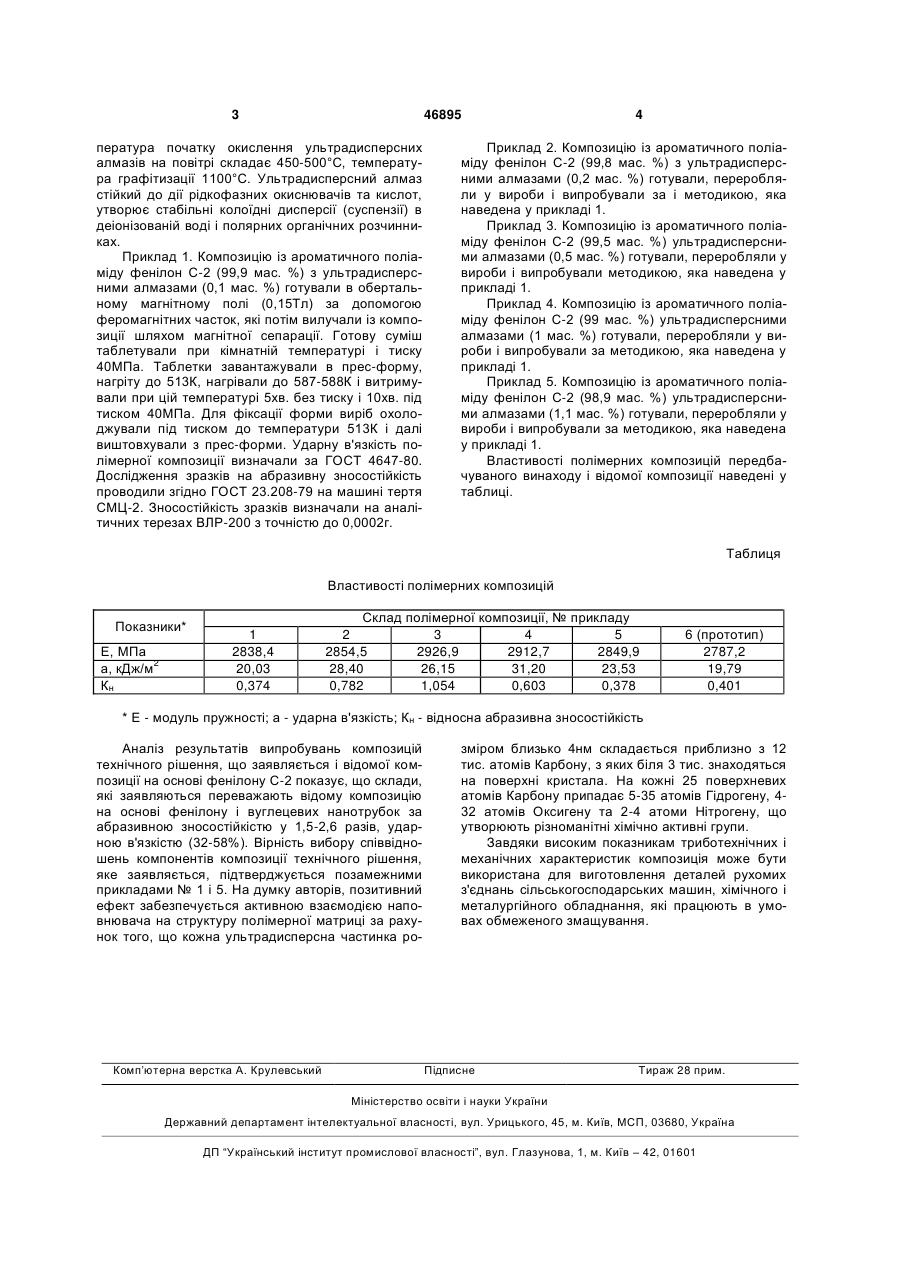

Зносостійка полімерна композиція, що містить ароматичний поліамід фенілон С-2 та наповнювач, яка відрізняється тим, що як наповнювач містить ультрадисперсні алмази при наступному співвідношенні компонентів, мас. %: ультрадисперсні алмази 0,2-1,0 ароматичний поліамід фенілон С-2 99-99,8. (19) (21) u200907304 (22) 13.07.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, ШЕРСТЮК АНТОНІНА ІВАНІВНА, ІВАЩЕНКО ВОЛОДИМИР МИКОЛАЙОВИЧ, БОРОДІН ВОЛОДИМИР ГРИГОРОВИЧ (73) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, ШЕРСТЮК АНТОНІНА ІВАНІВНА, ІВАЩЕНКО ВОЛОДИМИР 3 46895 пература початку окислення ультрадисперсних алмазів на повітрі складає 450-500°С, температура графітизації 1100°С. Ультрадисперсний алмаз стійкий до дії рідкофазних окиснювачів та кислот, утворює стабільні колоїдні дисперсії (суспензії) в деіонізованій воді і полярних органічних розчинниках. Приклад 1. Композицію із ароматичного поліаміду фенілон С-2 (99,9 мас. %) з ультрадисперсними алмазами (0,1 мас. %) готували в обертальному магнітному полі (0,15Тл) за допомогою феромагнітних часток, які потім вилучали із композиції шляхом магнітної сепарації. Готову суміш таблетували при кімнатній температурі і тиску 40МПа. Таблетки завантажували в прес-форму, нагріту до 513К, нагрівали до 587-588К і витримували при цій температурі 5хв. без тиску і 10хв. під тиском 40МПа. Для фіксації форми виріб охолоджували під тиском до температури 513К і далі виштовхували з прес-форми. Ударну в'язкість полімерної композиції визначали за ГОСТ 4647-80. Дослідження зразків на абразивну зносостійкість проводили згідно ГОСТ 23.208-79 на машині тертя СМЦ-2. Зносостійкість зразків визначали на аналітичних терезах ВЛР-200 з точністю до 0,0002г. 4 Приклад 2. Композицію із ароматичного поліаміду фенілон С-2 (99,8 мас. %) з ультрадисперсними алмазами (0,2 мас. %) готували, переробляли у вироби і випробували за і методикою, яка наведена у прикладі 1. Приклад 3. Композицію із ароматичного поліаміду фенілон С-2 (99,5 мас. %) ультрадисперсними алмазами (0,5 мас. %) готували, переробляли у вироби і випробували методикою, яка наведена у прикладі 1. Приклад 4. Композицію із ароматичного поліаміду фенілон С-2 (99 мас. %) ультрадисперсними алмазами (1 мас. %) готували, переробляли у вироби і випробували за методикою, яка наведена у прикладі 1. Приклад 5. Композицію із ароматичного поліаміду фенілон С-2 (98,9 мас. %) ультрадисперсними алмазами (1,1 мас. %) готували, переробляли у вироби і випробували за методикою, яка наведена у прикладі 1. Властивості полімерних композицій передбачуваного винаходу і відомої композиції наведені у таблиці. Таблиця Властивості полімерних композицій Показники* Е, МПа а, кДж/м2 Кн 1 2838,4 20,03 0,374 Склад полімерної композиції, № прикладу 2 3 4 5 2854,5 2926,9 2912,7 2849,9 28,40 26,15 31,20 23,53 0,782 1,054 0,603 0,378 6 (прототип) 2787,2 19,79 0,401 * Е - модуль пружності; а - ударна в'язкість; Кн - відносна абразивна зносостійкість Аналіз результатів випробувань композицій технічного рішення, що заявляється і відомої композиції на основі фенілону С-2 показує, що склади, які заявляються переважають відому композицію на основі фенілону і вуглецевих нанотрубок за абразивною зносостійкістю у 1,5-2,6 разів, ударною в'язкістю (32-58%). Вірність вибору співвідношень компонентів композиції технічного рішення, яке заявляється, підтверджується позамежними прикладами № 1 і 5. На думку авторів, позитивний ефект забезпечується активною взаємодією наповнювача на структуру полімерної матриці за рахунок того, що кожна ультрадисперсна частинка ро Комп’ютерна верстка А. Крулевський зміром близько 4нм складається приблизно з 12 тис. атомів Карбону, з яких біля 3 тис. знаходяться на поверхні кристала. На кожні 25 поверхневих атомів Карбону припадає 5-35 атомів Гідрогену, 432 атомів Оксигену та 2-4 атоми Нітрогену, що утворюють різноманітні хімічно активні групи. Завдяки високим показникам триботехнічних і механічних характеристик композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, хімічного і металургійного обладнання, які працюють в умовах обмеженого змащування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
