Порошковий дріт для одержання електродугових покриттів, що дисперсійно зміцнюються за підвищених температур

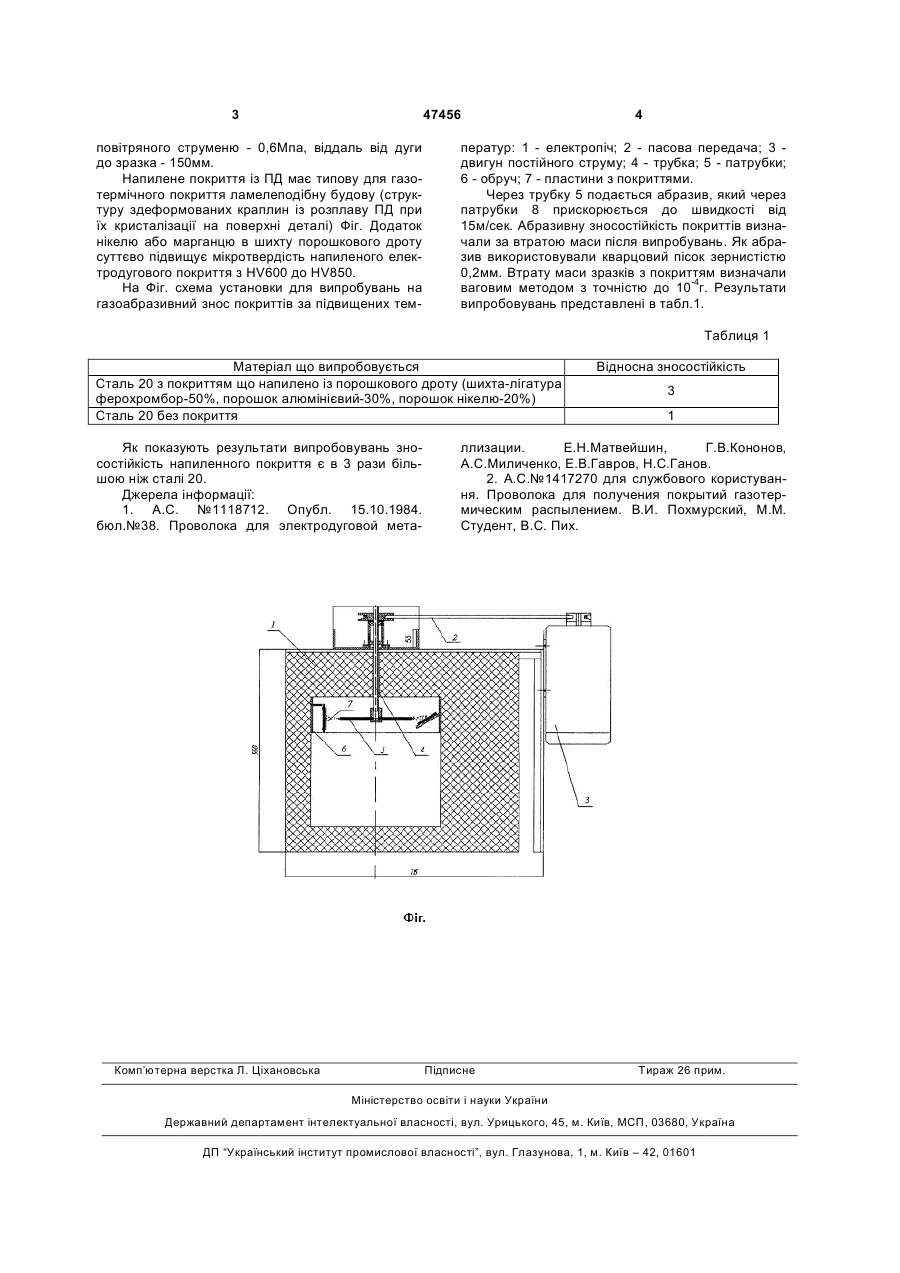

Порошковий дріт для одержання електродугових покриттів, що дисперсійно зміцнюються за підвищених температур, який включає оболонку та порошкову шихту, який відрізняється тим, що порошкова шихта містить 30-60 % порошків карбідів або боридів 30-60 %, або їх суміші в будь-якій пропорції, порошку алюмінію 30-50 %, нікелю або марганцю 15-25 %. (19) (21) u200905524 (22) 01.06.2009 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) ПОХМУРСЬКИЙ ВАСИЛЬ ІВАНОВИЧ, РОМАНІВ МИРОН СТЕПАНОВИЧ, СТУДЕНТ МИХАЙЛО МИХАЙЛОВИЧ, ПОХМУРСЬКА ГАННА ВАСИЛІВНА, ХАРАНДЮК ТАРАС МИКОЛАЄВИЧ, СЕРІВКА ЯРОСЛАВ ВАСИЛЬОВИЧ 3 47456 повітряного струменю - 0,6Мпа, віддаль від дуги до зразка - 150мм. Напилене покриття із ПД має типову для газотермічного покриття ламелеподібну будову (структуру здеформованих краплин із розплаву ПД при їх кристалізації на поверхні деталі) Фіг. Додаток нікелю або марганцю в шихту порошкового дроту суттєво підвищує мікротвердість напиленого електродугового покриття з HV600 до HV850. На Фіг. схема установки для випробувань на газоабразивний знос покриттів за підвищених тем 4 ператур: 1 - електропіч; 2 - пасова передача; 3 двигун постійного струму; 4 - трубка; 5 - патрубки; 6 - обруч; 7 - пластини з покриттями. Через трубку 5 подається абразив, який через патрубки 8 прискорюється до швидкості від 15м/сек. Абразивну зносостійкість покриттів визначали за втратою маси після випробувань. Як абразив використовували кварцовий пісок зернистістю 0,2мм. Втрату маси зразків з покриттям визначали ваговим методом з точністю до 10-4г. Результати випробовувань представлені в табл.1. Таблиця 1 Матеріал що випробовується Сталь 20 з покриттям що напилено із порошкового дроту (шихта-лігатура ферохромбор-50%, порошок алюмінієвий-30%, порошок нікелю-20%) Сталь 20 без покриття Як показують результати випробовувань зносостійкість напиленного покриття є в 3 рази більшою ніж сталі 20. Джерела інформації: 1. А.С. №1118712. Опубл. 15.10.1984. бюл.№38. Проволока для электродуговой мета Комп’ютерна верстка Л. Ціхановська Відносна зносостійкість 3 1 ллизации. Е.Н.Матвейшин, Г.В.Кононов, А.С.Миличенко, Е.В.Гавров, Н.С.Ганов. 2. А.С.№1417270 для службового користування. Проволока для получения покрытий газотермическим распылением. В.И. Похмурский, М.М. Студент, В.С. Пих. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
