Спосіб використання енергії повільнотекучих середовищ

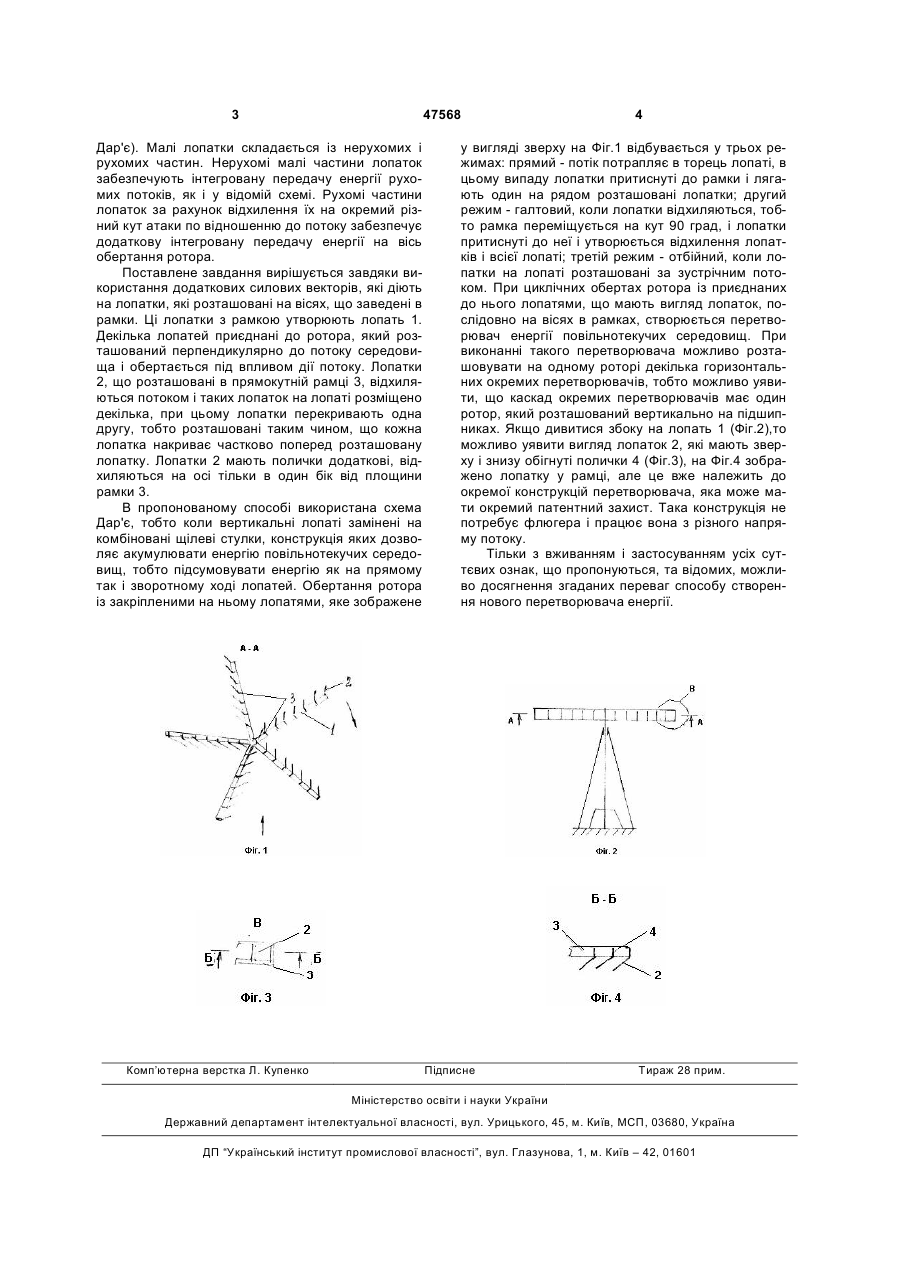

Спосіб використання енергії повільнотекучих середовищ, що циклічно передають оберти на лопаті, вісь яких перпендикулярна потоку середовищ, який відрізняється тим, що комбіновані щілинні лопатки розташовані послідовно в рамках лопатей, які обертаються на роторі навколо вертикальної осі, при цьому щілинні лопатки установлені в рамках під різними кутами атаки до потоку. (19) (21) u200909038 (22) 31.08.2009 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) КАЧАН ВІКТОР ІВАНОВИЧ, СТРЕЛЬЦОВ ІГОР ВАСИЛЬЙОВИЧ (73) КАЧАН ВІКТОР ІВАНОВИЧ, СТРЕЛЬЦОВ ІГОР ВАСИЛЬЙОВИЧ 3 47568 Дар'є). Малі лопатки складається із нерухомих і рухомих частин. Нерухомі малі частини лопаток забезпечують інтегровану передачу енергії рухомих потоків, як і у відомій схемі. Рухомі частини лопаток за рахунок відхилення їх на окремий різний кут атаки по відношенню до потоку забезпечує додаткову інтегровану передачу енергії на вісь обертання ротора. Поставлене завдання вирішується завдяки використання додаткових силових векторів, які діють на лопатки, які розташовані на вісях, що заведені в рамки. Ці лопатки з рамкою утворюють лопать 1. Декілька лопатей приєднані до ротора, який розташований перпендикулярно до потоку середовища і обертається під впливом дії потоку. Лопатки 2, що розташовані в прямокутній рамці 3, відхиляються потоком і таких лопаток на лопаті розміщено декілька, при цьому лопатки перекривають одна другу, тобто розташовані таким чином, що кожна лопатка накриває частково поперед розташовану лопатку. Лопатки 2 мають полички додаткові, відхиляються на осі тільки в один бік від площини рамки 3. В пропонованому способі використана схема Дар'є, тобто коли вертикальні лопаті замінені на комбіновані щілеві стулки, конструкція яких дозволяє акумулювати енергію повільнотекучих середовищ, тобто підсумовувати енергію як на прямому так і зворотному ході лопатей. Обертання ротора із закріпленими на ньому лопатями, яке зображене Комп’ютерна верстка Л. Купенко 4 у вигляді зверху на Фіг.1 відбувається у трьох режимах: прямий - потік потрапляє в торець лопаті, в цьому випаду лопатки притиснуті до рамки і лягають один на рядом розташовані лопатки; другий режим - галтовий, коли лопатки відхиляються, тобто рамка переміщується на кут 90 град, і лопатки притиснуті до неї і утворюється відхилення лопатків і всієї лопаті; третій режим - отбійний, коли лопатки на лопаті розташовані за зустрічним потоком. При циклічних обертах ротора із приєднаних до нього лопатями, що мають вигляд лопаток, послідовно на вісях в рамках, створюється перетворювач енергії повільнотекучих середовищ. При виконанні такого перетворювача можливо розташовувати на одному роторі декілька горизонтальних окремих перетворювачів, тобто можливо уявити, що каскад окремих перетворювачів має один ротор, який розташований вертикально на підшипниках. Якщо дивитися збоку на лопать 1 (Фіг.2),то можливо уявити вигляд лопаток 2, які мають зверху і знизу обігнуті полички 4 (Фіг.3), на Фіг.4 зображено лопатку у рамці, але це вже належить до окремої конструкцій перетворювача, яка може мати окремий патентний захист. Така конструкція не потребує флюгера і працює вона з різного напряму потоку. Тільки з вживанням і застосуванням усіх суттєвих ознак, що пропонуються, та відомих, можливо досягнення згаданих переваг способу створення нового перетворювача енергії. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
