Спосіб використання вторинних джерел енергії в багатоповерхових будівлях та комплекс для його реалізації
Номер патенту: 77139
Опубліковано: 16.10.2006
Формула / Реферат

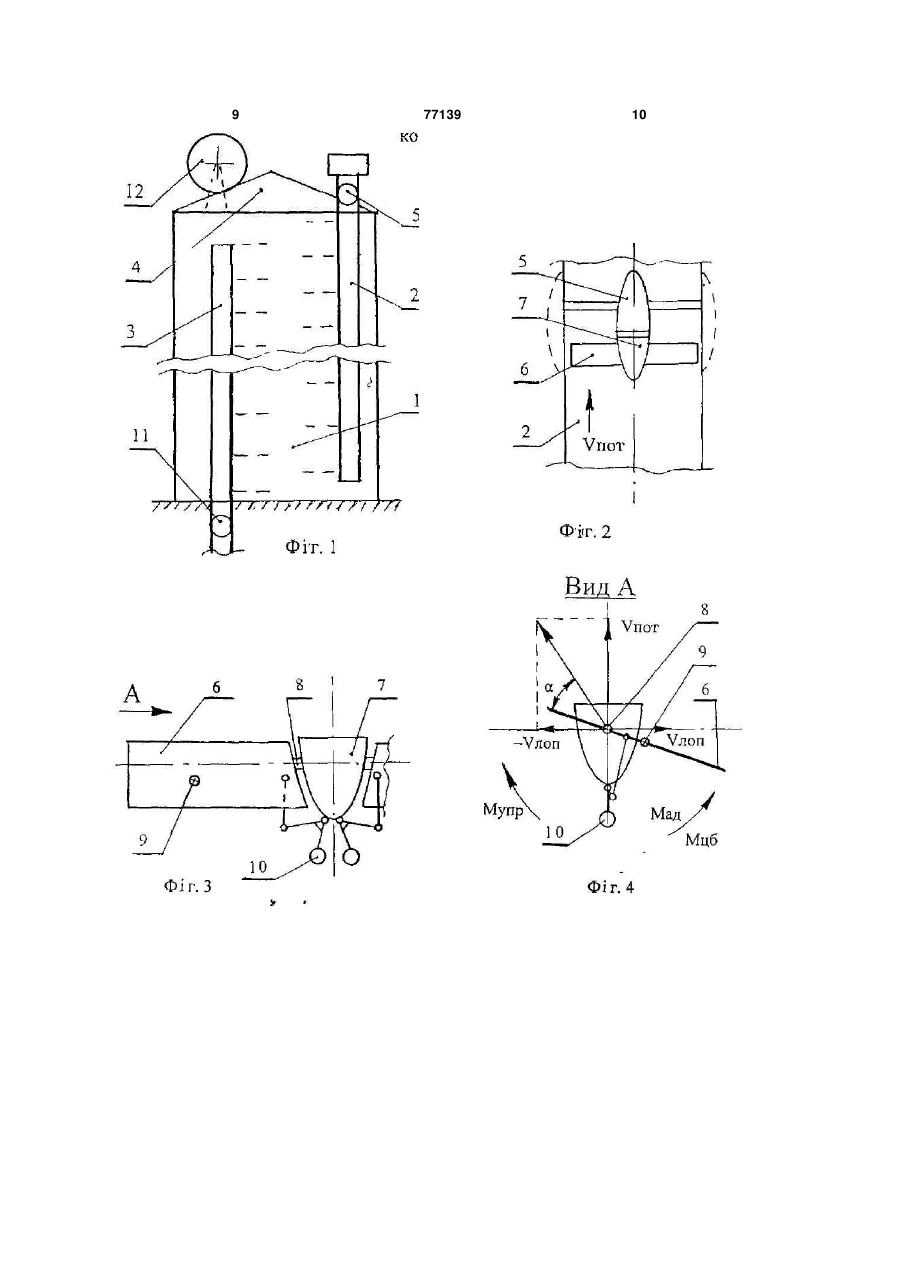

1. Спосіб використання вторинних джерел енергії в багатоповерхових будівлях, при якому утилізують енергію вітру вітродвигуном з генератором на даху будівлі і утилізують енергію вентиляційних потоків у вентиляційному колекторі електричним мотор-генератором з робочим колесом у вигляді маточини із закріпленими на ній поворотними радіальними лопатями, який відрізняється тим, що в каналізаційному колекторі утилізують енергію каналізаційних стоків лопатевим рушієм з генератором, при цьому у вентиляційному колекторі швидкість вентиляційного потоку регулюють лопатями робочого колеса, які встановлюють з можливістю автономного збільшення кута відхилення щодо напрямку вентиляційного потоку зі зростанням його швидкісного напору, вироблену електроенергію перетворюють, накопичують і витрачають на потреби будівлі за необхідності.

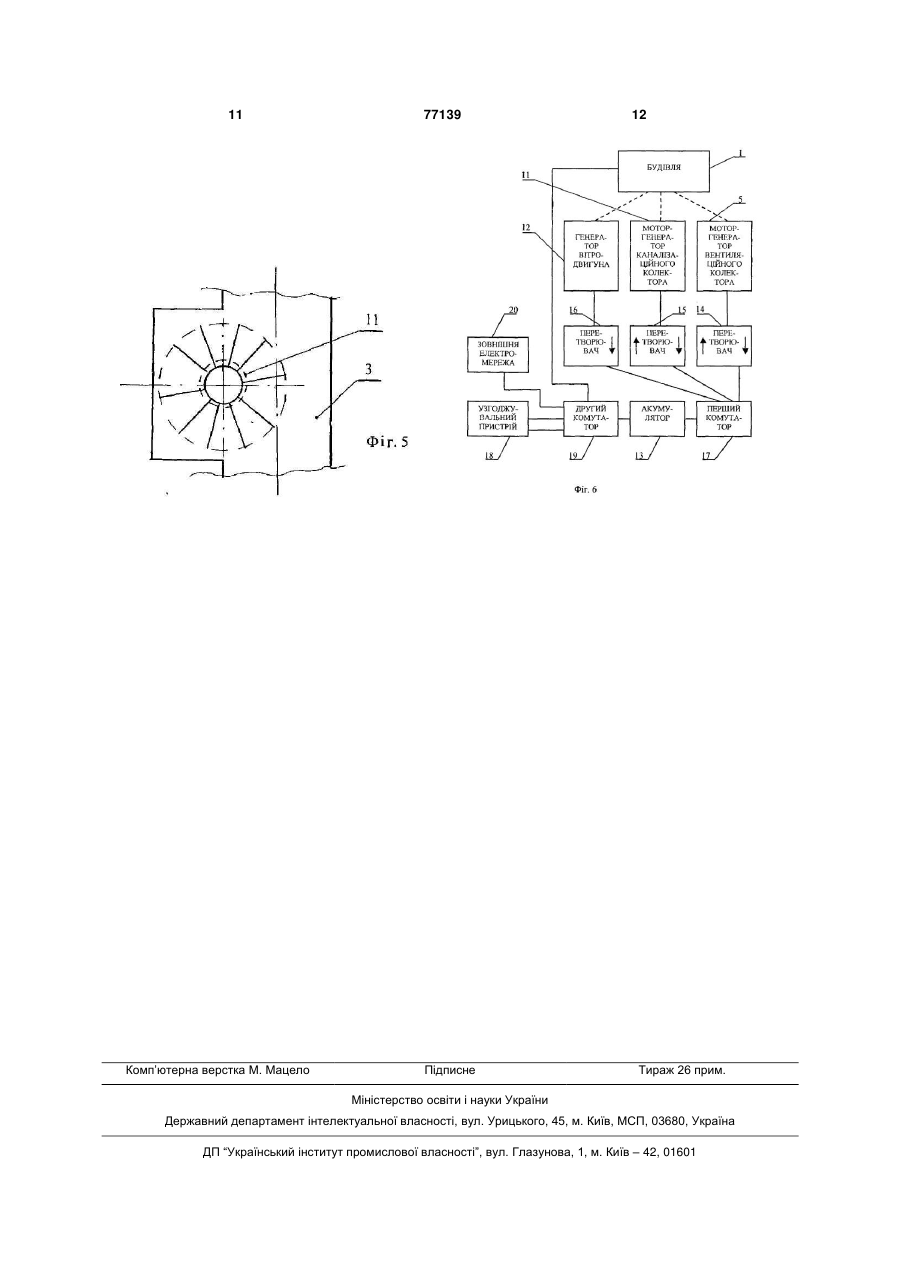

2. Комплекс для використання вторинних джерел енергії в багатоповерхових будівлях, що містить мотор-генератор вентиляційного колектора і вітродвигун з генератором, який відрізняється тим, що додатково містить мотор-генератор каналізаційного колектора, при цьому мотор-генератор вентиляційного колектора і підключені або відключені разом або в різних комбінаціях мотор-генератор каналізаційного колектора і генератор вітродвигуна приєднані до акумулятора через перший комутатор і відповідні перетворювачі електроенергії, які виконані з можливістю перетворення електроенергії в прямому і в зворотному напрямках, окрім перетворювача для генератора вітродвигуна, через другий комутатор до акумулятора приєднаний узгоджувальний пристрій, який в увімкненому стані на виході має показники напруги і частоти, що відповідають показникам зовнішньої електромережі, і який одночасно приєднується до акумулятора і електромережі будівлі або від’єднується з відповідним тогочасним від'єднанням зовнішньої електромережі від електромережі будівлі або приєднанням до неї.
3. Комплекс за п. 2, який відрізняється тим, що поворотні лопаті робочого колеса мотор-генератора вентиляційного колектора встановлені пружно на радіальних осях, при цьому сила пружності спрямована в бік мінімального кута відхилення лопатей щодо вентиляційного потоку, а кути мінімального і максимального повороту лопатей обмежені упорами.
4. Комплекс за п. 3, який відрізняється тим, що на маточині робочого колеса рухомо і симетрично встановлені принаймні дві інерційні маси з можливістю перетворення їх переміщення під дією відцентрових сил у поворот лопатей навколо радіальних осей в бік збільшення кута відхилення.
5. Комплекс за п. 3, який відрізняється тим, що центр аеродинамічного тиску лопаті знаходиться перед радіальною віссю повороту лопаті в напрямку її руху.
