Лабораторний стенд “барабанний гальмовий механізм з механічним приводом”

Номер патенту: 47567

Опубліковано: 10.02.2010

Автор: Сосницький Анатолій Антонович

Завантажити PDF файл.

Формула / Реферат

Лабораторний стенд, що містить барабанний гальмовий механізм та гідравлічний механізм приводу, який відрізняється тим, що передачу зусилля до барабанного гальмового механізму, додатково обладнаного перехідником, закріпленим на барабані гальмового механізму, здійснюють за допомогою вала-рукоятки, редуктора та троса з важелем.

Текст

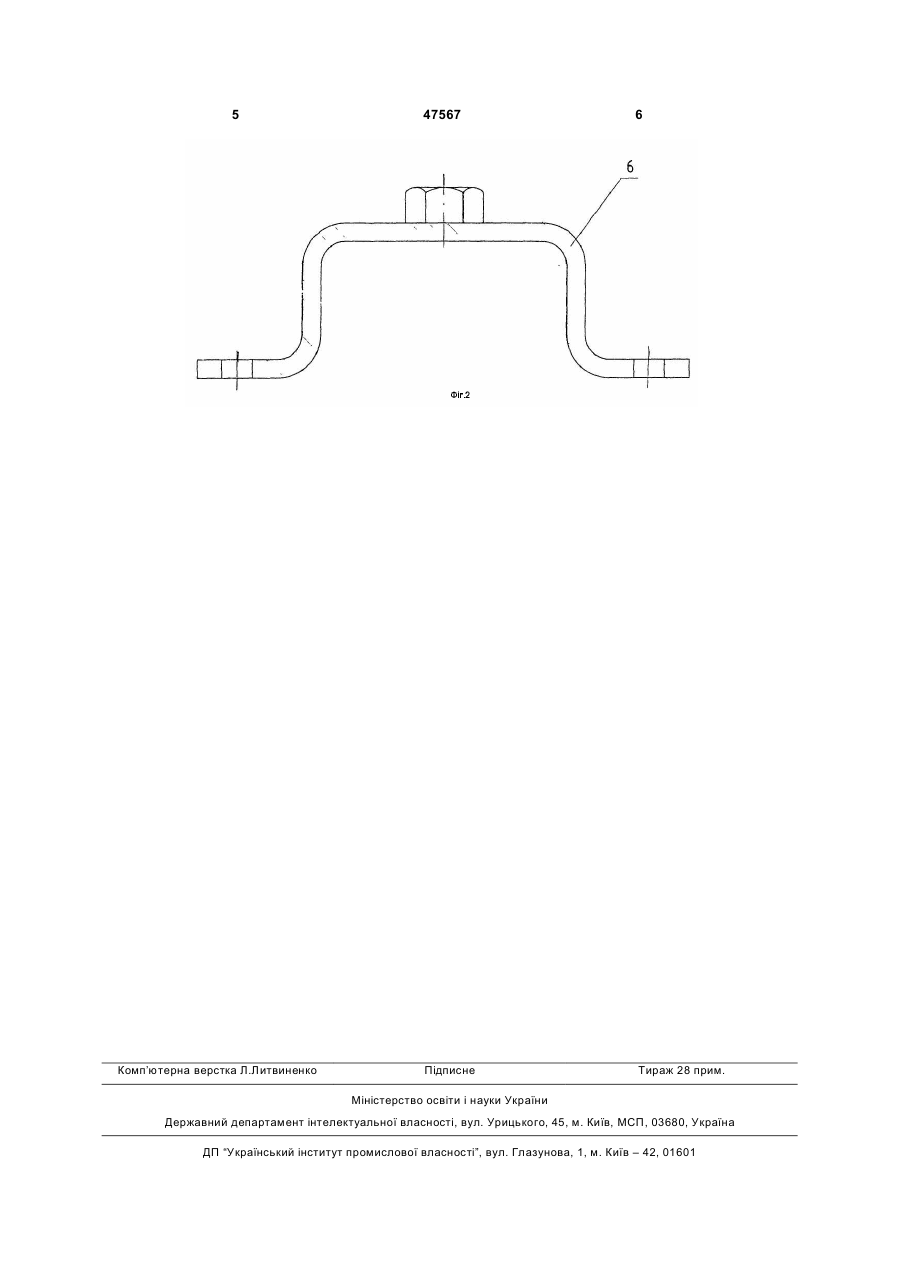

Лабораторний стенд, що містить барабанний гальмовий механізм та гідравлічний механізм при 3 Лабораторний стенд «Барабанний гальмовий механізм з механічним приводом» працює наступним чином: 1. Режим гальмування. Привід редуктора 3 відбувається за допомогою обертання вала-рукоятки 2 проти годинникової стрілки. Далі зусилля передається через ведучий вал редуктора 3 на ведений вал редуктора 3, на якому закріплений важіль редуктора 3, який переміщається праворуч. Разом з важелем редуктора 3 переміщається трос 4, який з'єднаний з розтискним важелем гальмового механізму 7. Одночасно з передачею зусилля механічним приводом гальмової системи на барабанний гальмовий механізм 7 відбувається обертання барабана гальмового механізму 7 за допомогою рукоятки барабана 8. Барабанний гальмовий механізм 7 перетворює це зусилля на опір обертанню барабану, який обертається разом з маточиною колеса і так відбувається гальмування. В такому положенні можна виміряти гальмівний момент до 200Нм через ди 47567 4 намометричний ключ 5, шляхом його натискання на з'єднання перехідника 6 з барабаном гальмового механізму 7. Шляхом закріплення динамометра на трос 4 можна виміряти силу, прикладену до механічного приводу гальма в кг. 2. Режим розгальмування Обертаючи вал-рукоятку 2 за годинниковою стрілкою, приводимо в дію редуктор 3, важіль якого переміщується ліворуч і натягнутий трос 4 звільнюється в гальмовому механізмі 7. Встановлений на барабанний гальмовий механізм перехідник нової конструкції надає йому більшої універсальності, можливість більш широкого дослідження гальмової системи. Конструктивне виконання механічного приводу барабанного гальмового механізму суттєво спрощує конструкцію лабораторного стенду «Гальмова система з гідравлічним приводом». Запропонована конструкція ефективно підвищує безпечні методи роботи користувачів. 5 Комп’ютерна верстка Л.Литвиненко 47567 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Laboratory testbench drum brake mechanism with mechanical drive

Автори англійською

Sosnytskyi Anatolii Antonovych

Назва патенту російською

Лабораторный стенд "барабанный тормозной механизм с механическим приводом"

Автори російською

Сосницкий Анатолий Антонович

МПК / Мітки

МПК: G01M 19/00, G01L 5/28

Мітки: гальмовий, механічним, механізм, лабораторний, барабанний, приводом, стенд
