Магнетрон

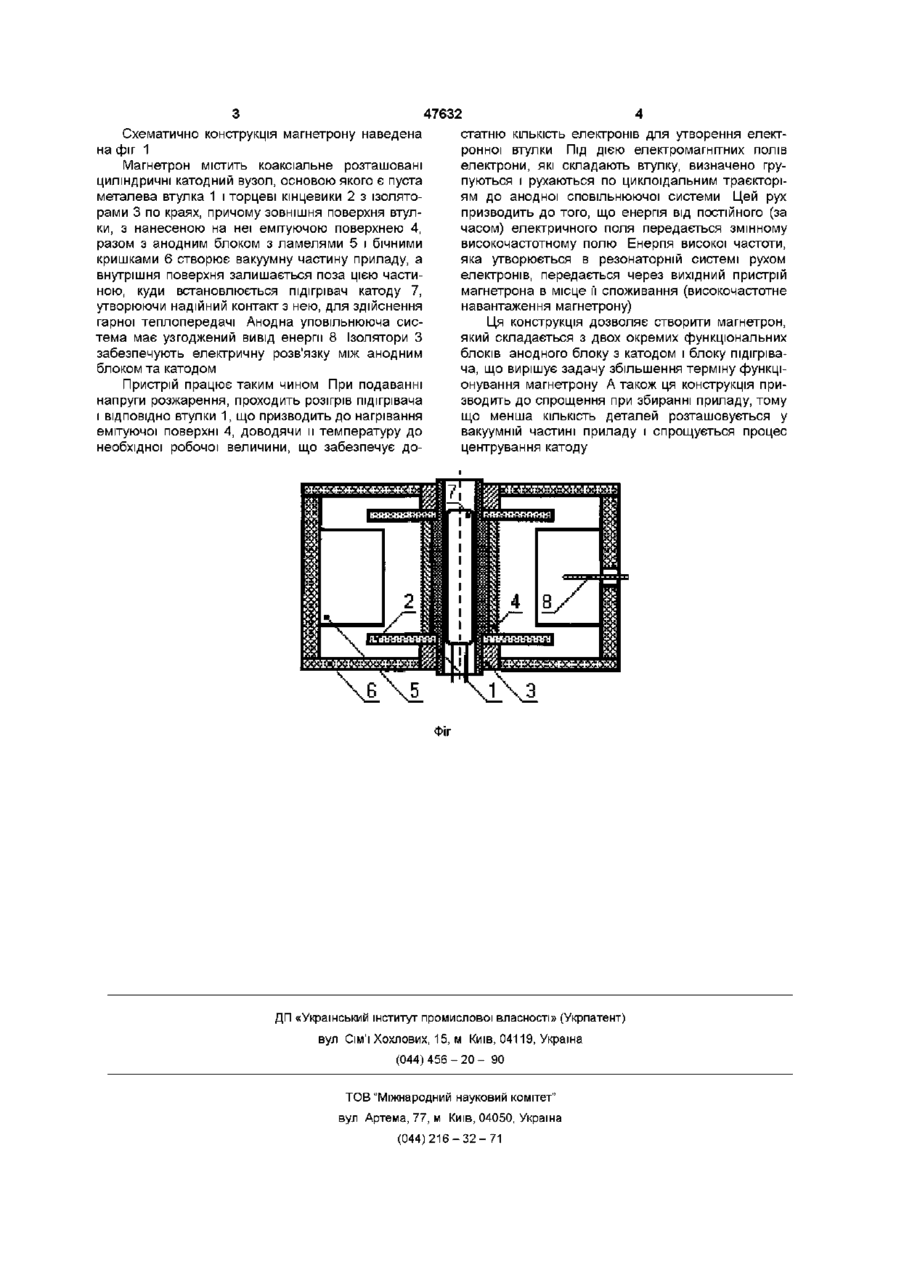

Магнетрон, який містить коаксіально розташований циліндричний катодний вузол, який складається з втулки з нанесеною на неї емітуючою по Винахід відноситься до галузі електровакуумних НВЧ приладів і може бути використаний при проектуванні та розробці нового покоління генераторів магнетронного типу, конструкція яких складається з окремих функціональних блоків ВІДОМІ конструкції магнетронів, які містять коаксіальне розташовані циліндричні катод з підігрівачем та багаторезонаторний анод, узгоджений з виводом енергії (див Магнетроны сантиметрового диапазона Пер с англ т 1 - М Сов Радио 1950 С 12-15) Найбільш близьким за сукупністю ознак є магнетрон, який складається з циліндричної резонансної анодної сповільнюючої системи, узгодженої з виводом енергії та коаксіально розташованим циліндричним термоемісійним катодом непрямого підігріву, і має форму пустого циліндру, в середині якого розташований підігрівам (див Магнетроны сантиметрового диапазона Пер с англ Т 2 - М Сов Радио 1951 С 134-135) Зовнішня поверхня катоду покрита активним емітуючим шаром, емісія електронів з якого забезпечує в просторі між катодом і резонансною анодною сповільнюючою системою (анодом) ЩІЛЬНІСТЬ просторового заряду, достатню для збудження електромагнітних коливань На підігрівам катоду через штирі, які безпосередньо з'єднують підігрівам та джерело напруги і проходять через вакуумний простір, подається потенціал відносно заземленого анодного блоку В описаних аналогу та прототипі у випадку верхнею, ізолятором по краях, торцевими кінцевиками та підігрівачем в середині, та анодну сповільнюючу систему з внутрішніми ламелями, пристроєм виводу енергії та бічними кришками, який відрізняється тим, що підігрівам розташовано у змінному циліндрі, стінки якого безпосередньо контактують з внутрішніми стінками втулки катодного вузла, який виконано з матеріалу високої теплопровідності, при цьому вузол з'єднання підігрівача з джерелом живлення розташовано з зовнішнього боку приладу виходу з ладу підігрівача, заміні він не підлягає, що скорочує термін експлуатації приладу В основу винаходу поставлена задача створення магнетрону блочної конструкції, в якому нова конструкція катодного вузла дозволила б забезпечити заміну підігрівача катоду, не порушуючи вакуум, що дозволяє збільшити термін служби приладу Такий технічний результат може бути досягнутий, якщо в магнетроні, який містить коаксіально розташовані циліндричний катодний вузол, який складається з втулки з нанесеною на неї емітуючою поверхнею, ізоляторами по краях, торцевими кінцівками і підігрівачем всередині, та анодну уповільнюючу систему з внутрішніми ламелями, пристроєм виводу енергії та бічними кришками, згідно винаходу, підігрівам розташовано у змінному циліндрі, стінки якого безпосередньо контактують з внутрішніми стінками втулки катодного вузла, виконаному з матеріалу з високою теплопровідністю, при цьому з'єднання підігрівача з джерелом напруги розташовано з зовнішнього боку приладу Таким чином, розташування підігрівача у змінному циліндрі дозволяє виробляти встановлення або заміну підігрівача без порушення вакууму в приладі, що дозволяє підвищити довгостроковість роботи приладу, а також спростити процес його збирання Аналогічних технічних рішень, які містять аналогічну сукупність відрізняючих ознак, нами не знайдено со (О Схематично конструкція магнетрону наведена на фіг 1 Магнетрон містить коаксіальне розташовані циліндричні катодний вузол, основою якого є пуста металева втулка 1 і торцеві кінцевики 2 з ізоляторами 3 по краях, причому зовнішня поверхня втулки, з нанесеною на неї емітуючою поверхнею 4, разом з анодним блоком з ламелями 5 і бічними кришками 6 створює вакуумну частину приладу, а внутрішня поверхня залишається поза цією частиною, куди встановлюється підігрівам катоду 7, утворюючи надійний контакт з нею, для здійснення гарної теплопередачі Анодна уповільнююча система має узгоджений вивід енергії 8 Ізолятори З забезпечують електричну розв'язку між анодним блоком та катодом Пристрій працює таким чином При подаванні напруги розжарення, проходить розігрів підігрівача і ВІДПОВІДНО втулки 1, що призводить до нагрівання емітуючої поверхні 4, доводячи и температуру до необхідної робочої величини, що забезпечує до 47632 статню КІЛЬКІСТЬ електронів для утворення електронної втулки Під ДІЄЮ електромагнітних полів електрони, які складають втулку, визначено групуються і рухаються по циклоїдальним траєкторіям до анодної сповільнюючої системи Цей рух призводить до того, що енергія від постійного (за часом) електричного поля передається змінному високочастотному полю Енергія високої частоти, яка утворюється в резонаторній системі рухом електронів, передається через вихідний пристрій магнетрона в місце м споживання (високочастотне навантаження магнетрону) Ця конструкція дозволяє створити магнетрон, який складається з двох окремих функціональних блоків анодного блоку з катодом і блоку підігрівача, що вирішує задачу збільшення терміну функціонування магнетрону А також ця конструкція призводить до спрощення при збиранні приладу, тому що менша КІЛЬКІСТЬ деталей розташовується у вакуумній частині приладу і спрощується процес центрування катоду Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
