Газорозподільна станція

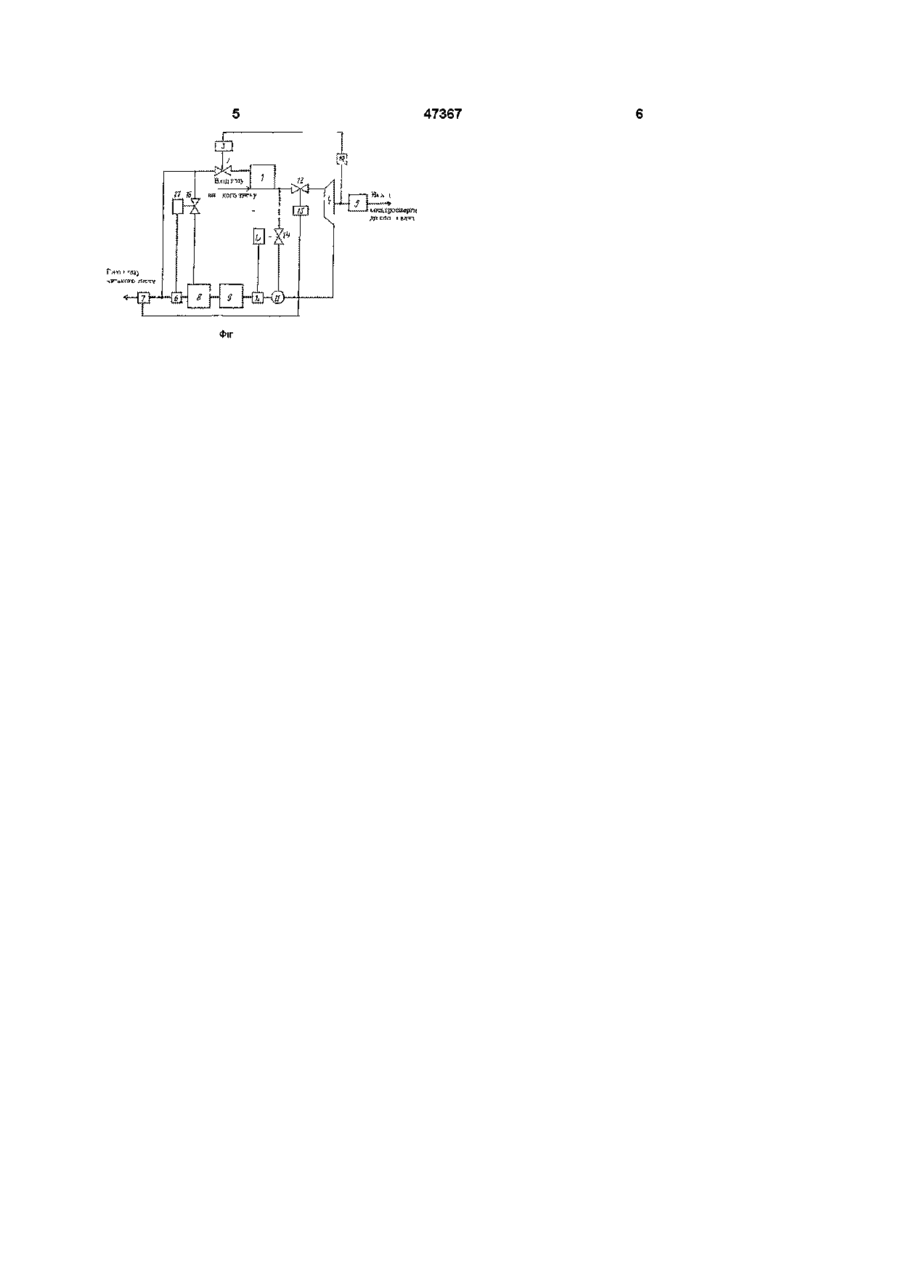

Газорозподільна станція, що містить послідовно встановлені за рухом газу в трубопроводі, який з'єднує між собою газопроводи високого та низького тиску, підігрівам газу високого тиску, одним входом з'єднаний з газопроводом високого тиску, а другим через регулювальний клапан підігрівача газу високого тиску з'єднаний з газопроводом низького тиску, керуючий вхід регулювального клапана підігрівача газу високого тиску з'єднаний з регулятором підігрівача газу високого тиску, турбіну, вихідний вал якої з'єднаний з валом електрогенератора, і датчик температури, встановлений в газопроводі низького тиску, який відрізняється тим, що газопровід низького тиску оснащений датчиком тиску, підігрівачем газу низького тиску, холодильною камерою, додатковим датчиком температури і змішувачем, який з'єднаний з виходом турбіни, вхід турбіни обладнаний регулювальним клапаном турбіни, керуючий вхід якого з'єднаний з регулятором турбіни, який четвертою імпульсною ЛІНІЄЮ з'єднаний з датчиком тиску, вихід підігрівача газу високого тиску газопроводом з регулювальним клапаном холодильної камери з'єднаний зі змішувачем, керуючий вхід регулювального клапана холодильної камери з'єднаний з виходом регулятора холодильної камери, вхід якого другою імпульсною ЛІНІЄЮ з'єднаний з додатковим датчиком температури, вхід підігрівача газу низького тиску газопроводом з регулювальним клапаном підігрівача газу низького тиску з'єднаний з входом регулювального клапана підігрівача газу високого тиску, керуючий вхід регулювального клапана підігрівача газу низького тиску з'єднаний з виходом регулятора підігрівача газу низького тиску, входом з'єднаного першою імпульсною ЛІНІЄЮ з датчиком температури, регулятор підігрівача газу високого тиску третьою імпульсною ЛІНІЄЮ з'єднаний з датчиком обертів вихідного вала турбіни 1 (О со Винахід відноситься до газової промисловості, зокрема до газорозподільної техніки, і може бути використаний в автоматизованих системах подачи природного газу від магістральних газопроводів до споживача ВІДОМІ газорозподільчі станції (ГРС), які виробляють електроенергію та холод за рахунок утилізації надлишкового тиску газу, що утворюється при зниженні тиску транспортуємого газу до величини, необхідної споживачам (А С СССР №799577, 1610193, патент РФ 2072, 2079771, MI1KF17D1/04) Ці ВІДОМІ ГРС містять для зменшення тиску газу редукуючи клапани або турбод етан дер, а також ІНШІ необхідні технологічні вузли підігрівачі газу, очищувачі газу, вимірники його витрати та пристрої керування, що встановлюють в трубопроводі, який з'єднує між собою газопроводи високого і низького тиску Вказані ГРС мають різний рівень економічності використання енергії надлишкового тиску Найближчим по технічній суті до винаходу, що заявляєтья, є "Установка для утилізації енергії стисненого природного газу" (патент РФ №2079771, МПК 6 F17D1/04), яка містить послідовно встановлені за рухом газу в трубопроводі, що з'єднує між собою газопроводи високого і низького тиску, підігрівам з топкою, пальник, який через регулювальний клапан підключений до газопроводу низького тиску Регулювальний клапан імпульсною ЛІНІЄЮ з'єднаний з датчиком температури, також розміщеним в газопроводі низького тиску Недоліком цієї установки є неповне використання енергії надлишкового тиску газу В основу винаходу поставлена задача 47367 підвищення економічної ефективності турбіни 4 Вихід підігрівача 1 газу високого тиску використання енергії надлишкового тиску газу із газопроводом з регулювальним клапаном 12 забезпеченням стабільності вихідних з'єднаний з входом турбіни 4 Керуючий вхід регулювального клапана 12 з'єднаний з виходом експлуатаційних параметрів, а саме тиску та регулятора 13, а його вхід з'єднаний з четвертою температури газу з одночасним підвищенням ККД, імпульсною ЛІНІЄЮ з датчиком 7 тиску Вихід надійності, еколопчності, а також зниженні підігрівача 1 газу високого тиску з'єднаний також експлуатаційних витрат газопроводом з розміщеним в ньому Поставлена задача вирішується тим, що регулювальним клапаном 14 холодильної камери газорозподільча станція, яка містить послідовно 9 зі змішувачем 11 газопроводу низького тиску встановлені за рухом газу в трубопроводі, що Керуючий вхід регулювального клапана 14 з'єднує між собою газопроводи високого та з'єднаний з виходом регулятора 15 холодильної низького тиску, підігрівам газу високого тиску, камери 9 Вхід регулятора 15 другою імпульсною одним входом з'єднаний з газопроводом високого ЛІНІЄЮ з'єднаний з додатковим датчиком 10 тиску, а другим через регулювальний клапан температури Вхід регулювального клапана 2 підігрівача газу високого тиску з'єднаний з підігрівача 1 газу високого тиску газопроводом із газопроводом низького тиску, керуючий вхід розміщеним в ньому регулювальним клапаном 16 регулювального клапана підігрівача газа високого з'єднаний з входом підгрівача 8 газу низького тиску з'єднаний з регулятором підігрівача газу тиску Керуючий вхід регулювального клапана 16 високого тиску, турбіну, вихідний вал якої з'єднаний з виходом регулятора 17 підігрівача газу з'єднаний з валом електрогенератора, і датчик низького тиску Вхід регулятора 17 першою температури, встановлений в газопроводі низького імпульсною ЛІНІЄЮ з'єднаний з датчиком '6 тиску і згідно винаходу газопровід низького тиску температури Вхід регулятора 3 підігрівачя 1 газу постачений датчиком тиску, підігрівачем газу високого тиску з'єднаний третьою імпульсною низького тиску, холодильною камерою, ЛІНІЄЮ з датчиком 18 обертів вихідного вала додатковим датчиком температури і змішувачем, турбіни який з'єднаний з виходом турбіни, вхід турбіни постачений регулювальним клапаном турбіни, Газорозподільча станція працює наступним керуючий вхід якого з'єднаний з регулятором чином турбіни, який четвертою імпульсною ЛІНІЄЮ Газ по газопроводу високого тиску подається у з'єднаний з датчиком тиску, вихід підігрівача газу підігрівам 1 газу високого тиску, де підігрівається високого тиску газопроводом з регулювальним за рахунок згоряння газу, шо подається через клапаном холодильної камери з'єднаний зі регулювальний клапан 2 з газопроводу низького змішувачем, керуючий вхід регулювального тиску Реулювальним клапаном 2 керує регулятор клапана холодильної камери з'єднаний з виходом З, що отримає сигнал по третій імпульсній лінії від регулятора холодильної камери, вхід якого другою датчика 18 обертів турбіни 4, що обертає імпульсною ЛІНІЄЮ з'єднаний з додатковим еле кто генератор 5 Використання в схемі датчиком температури, вхід підігрівача газу зворотних по тиску, температурі і обертам вала низького тиску газопроводом з регулювальним турбіни дозволяє стабілізувати експлуатаційні клапаном підігрівача газу низького тиску з'єднаний параметри, а також працювати у більш з входом регулювального клапана підігрівача газа економічному режимі Таким чином підігрів газу у високого тиску, керуючий вхід регулювального підігрівачі 1 високого тиску призводить до зміни клапана підігрівача газу низького тиску з'єднаний з температури газу на вході і виході турбіни 4 і в виходом регулятора підігрівача газу низького змішувачі 11 Для стабілізації температури в тиску, входом з'єднаного першою імпульсною холодильній камері 9 по другій імпульсній лінії ЛІНІЄЮ з датчиком температури, регулятор датчиком 10 подається керуючий сигнал на підігрівача газу високого тиску третьою імпульсною регулятор 15 холодильної камери 9, котрий керує ЛІНІЄЮ з'єднаний з датчиком обертів виходного регулювальним клапаном 14, тобто при зниженні вала турбіни температури у порівнянні з настройкою регулятора 15 клапан відкривається, а при підвищенні Суть винаходу пояснюює схема закривається Стабілізація температури в газорозподільчої станції (див фіг) газопроводі низького тиску здійснюється датчиком Газорозподільна станція містить підігрівам 1 6 температури При цьому по першій імпульсній газу високого тиску, одним входом з'єднаним із лінії сигнал поступає в регулятор 17, котрий керує газопроводом високого тиску, а другим входом регулювальним клапаном 16 підігрівача 8 газу через регулювальний клапан 2 с газопроводом низького тиску, тобто при зниженні температури у низького тиску, регулятор 3 підігрівача 1 газу порівнянні з настройкою регулятора 17 клапан 16 високого тиску з'єднаний з керуючим входом відкривається, а при м підвищенні - відкривається регулювального клапана 2 підігрівача 1 газу Регулювання тиску в газопроводі-низького тиску високого тиску Вихідний вал турбіни 4 з'єднаний з здійснюється датчиком 7 тиску, що подає сигнал електрогенератором 5, який має вихід на до регулятору 13, на керуючий клапан 12 турбіни споживача електроенергії Газопровід низького 14, тобто при зниженні тиску у порівнянні з тиску, що має вихід на споживача електроенергії, настройкою регулятора 13 клапан 12 турбіни 14 постачений датчиком 6 температури і датчиком відкривається, а при підвищенні - закривається тиску, встановленими на виході підігрівача 8 газу низького тиску, а також послідовно з'єднаними холодильною камерою 9, додатковим датчиком 10 температури і змішувачем 11, з'єднаним з виходом 47367 Фіг
