Теплообмінний апарат

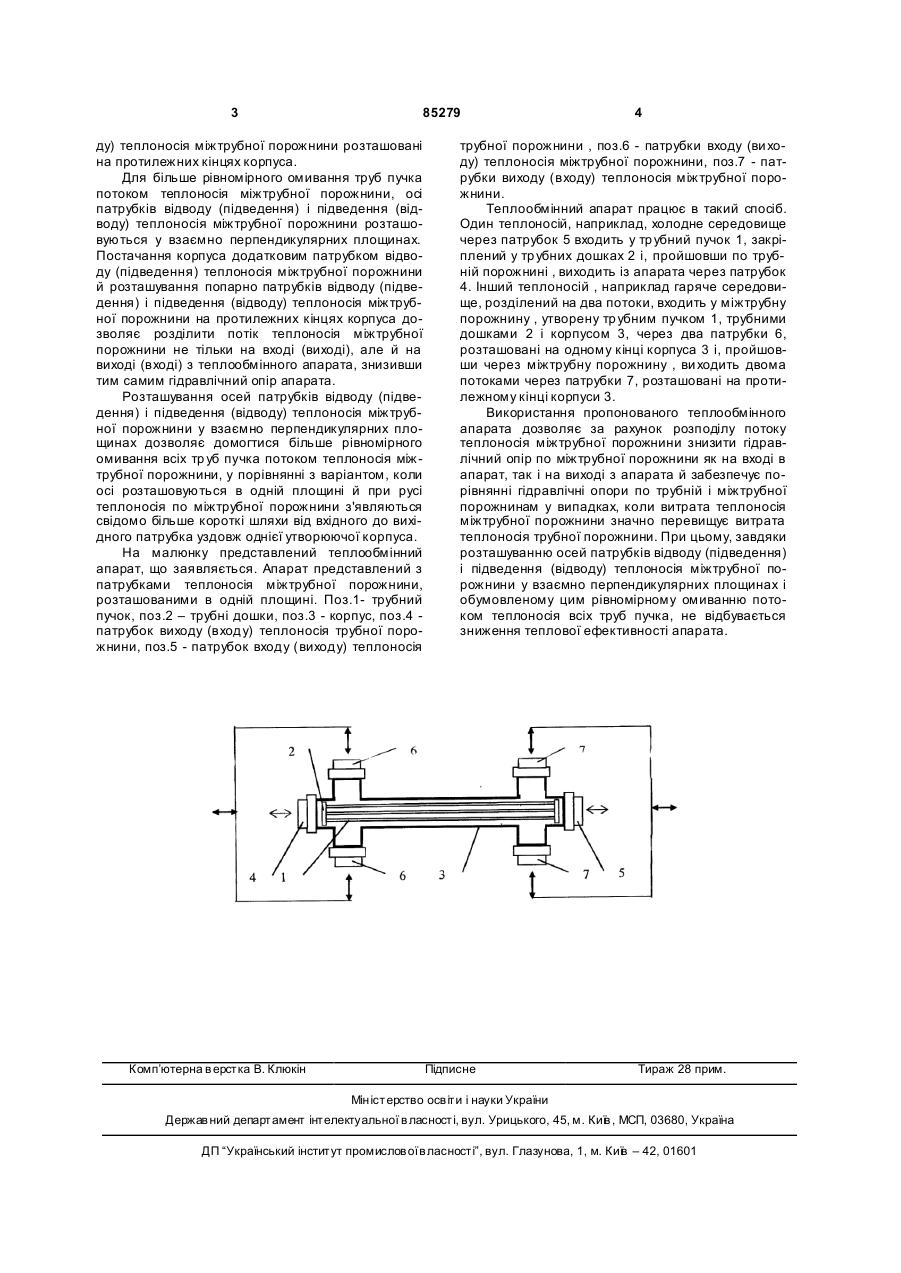

1. Теплообмінний апарат, що містить пучок труб, розташований у корпусі з патрубком підве 3 85279 ду) теплоносія міжтрубної порожнини розташовані на протилежних кінцях корпуса. Для більше рівномірного омивання труб пучка потоком теплоносія міжтрубної порожнини, осі патрубків відводу (підведення) і підведення (відводу) теплоносія міжтрубної порожнини розташовуються у взаємно перпендикулярних площинах. Постачання корпуса додатковим патрубком відводу (підведення) теплоносія міжтрубної порожнини й розташування попарно патрубків відводу (підведення) і підведення (відводу) теплоносія міжтрубної порожнини на протилежних кінцях корпуса дозволяє розділити потік теплоносія міжтрубної порожнини не тільки на вході (виході), але й на виході (вході) з теплообмінного апарата, знизивши тим самим гідравлічний опір апарата. Розташування осей патрубків відводу (підведення) і підведення (відводу) теплоносія міжтрубної порожнини у взаємно перпендикулярних площинах дозволяє домогтися більше рівномірного омивання всіх тр уб пучка потоком теплоносія міжтрубної порожнини, у порівнянні з варіантом, коли осі розташовуються в одній площині й при русі теплоносія по міжтрубної порожнини з'являються свідомо більше короткі шляхи від вхідного до вихідного патрубка уздовж однієї утворюючої корпуса. На малюнку представлений теплообмінний апарат, що заявляється. Апарат представлений з патрубками теплоносія міжтрубної порожнини, розташованими в одній площині. Поз.1- трубний пучок, поз.2 – трубні дошки, поз.3 - корпус, поз.4 патрубок виходу (входу) теплоносія трубної порожнини, поз.5 - патрубок входу (виходу) теплоносія Комп’ютерна в ерстка В. Клюкін 4 трубної порожнини , поз.6 - патрубки входу (ви ходу) теплоносія міжтрубної порожнини, поз.7 - патрубки виходу (входу) теплоносія міжтрубної порожнини. Теплообмінний апарат працює в такий спосіб. Один теплоносій, наприклад, холодне середовище через патрубок 5 входить у тр убний пучок 1, закріплений у тр убних дошках 2 і, пройшовши по трубній порожнині , виходить із апарата через патрубок 4. Інший теплоносій , наприклад гаряче середовище, розділений на два потоки, входить у міжтрубну порожнину , утворену тр убним пучком 1, трубними дошками 2 і корпусом 3, через два патрубки 6, розташовані на одному кінці корпуса 3 і, пройшовши через міжтрубну порожнину , ви ходить двома потоками через патрубки 7, розташовані на протилежному кінці корпуси 3. Використання пропонованого теплообмінного апарата дозволяє за рахунок розподілу потоку теплоносія міжтрубної порожнини знизити гідравлічний опір по міжтрубної порожнини як на вході в апарат, так і на виході з апарата й забезпечує порівнянні гідравлічні опори по трубній і міжтрубної порожнинам у випадках, коли витрата теплоносія міжтрубної порожнини значно перевищує витрата теплоносія трубної порожнини. При цьому, завдяки розташуванню осей патрубків відводу (підведення) і підведення (відводу) теплоносія міжтрубної порожнини у взаємно перпендикулярних площинах і обумовленому цим рівномірному омиванню потоком теплоносія всіх труб пучка, не відбувається зниження теплової ефективності апарата. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
