Формула / Реферат

1. Теплообмінний апарат, що містить корпус із патрубками підведення й відводу теплоносіїв трубної й міжтрубної порожнин і розташований у ньому пучок труб з поперечною перегородкою у вигляді опори, що охоплює труби, який відрізняється тим, що опора виконана у вигляді стрічки, яка витками охоплює труби, причому наступний виток зміщений відносно попереднього уздовж осі пучка.

2. Теплообмінний апарат за п. 1, який відрізняється тим, що напрямок зсуву витків періодично змінюється на протилежний.

3. Теплообмінний апарат за п. 1, який відрізняється тим, що крок зсуву витків змінний.

4. Теплообмінний апарат за п. 1, який відрізняється тим, що стрічка виконана із сітчастого матеріалу.

5. Теплообмінний апарат за п. 1, який відрізняється тим, що матеріал стрічки не створює з матеріалом труб електрохімічної пари.

Текст

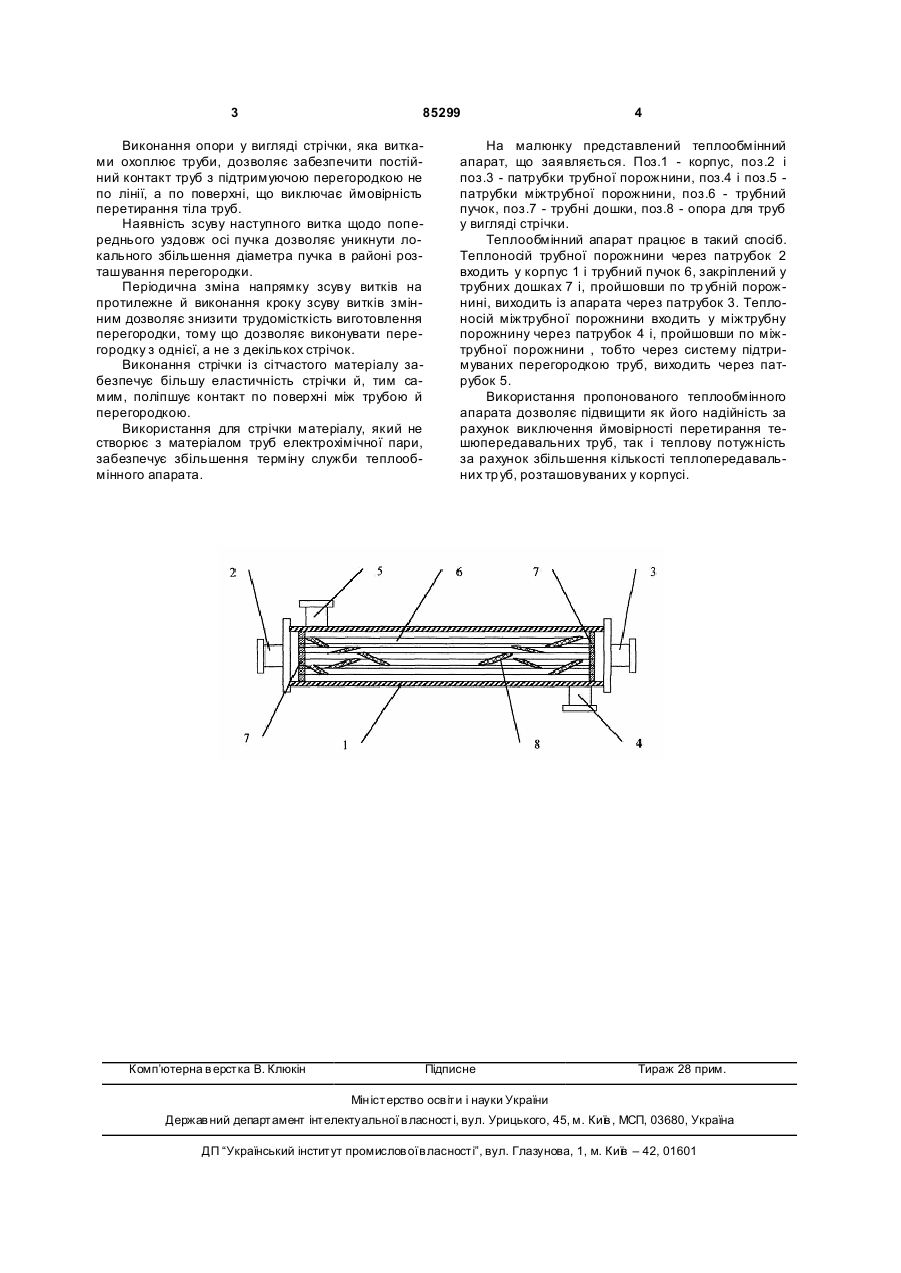

1. Теплообмінний апарат, що містить корпус із патрубками підведення й відводу теплоносіїв трубної й міжтрубної порожнин і розташований у ньо 3 85299 Виконання опори у вигляді стрічки, яка витками охоплює труби, дозволяє забезпечити постійний контакт труб з підтримуючою перегородкою не по лінії, а по поверхні, що виключає ймовірність перетирання тіла труб. Наявність зсуву наступного витка щодо попереднього уздовж осі пучка дозволяє уникнути локального збільшення діаметра пучка в районі розташування перегородки. Періодична зміна напрямку зсуву витків на протилежне й виконання кроку зсуву витків змінним дозволяє знизити трудомісткість виготовлення перегородки, тому що дозволяє виконувати перегородку з однієї, а не з декількох стрічок. Виконання стрічки із сітчастого матеріалу забезпечує більшу еластичність стрічки й, тим самим, поліпшує контакт по поверхні між трубою й перегородкою. Використання для стрічки матеріалу, який не створює з матеріалом труб електрохімічної пари, забезпечує збільшення терміну служби теплообмінного апарата. Комп’ютерна в ерстка В. Клюкін 4 На малюнку представлений теплообмінний апарат, що заявляється. Поз.1 - корпус, поз.2 і поз.3 - патрубки трубної порожнини, поз.4 і поз.5 патрубки міжтрубної порожнини, поз.6 - трубний пучок, поз.7 - трубні дошки, поз.8 - опора для труб у вигляді стрічки. Теплообмінний апарат працює в такий спосіб. Теплоносій трубної порожнини через патрубок 2 входить у корпус 1 і трубний пучок 6, закріплений у трубних дошках 7 і, пройшовши по тр убній порожнині, виходить із апарата через патрубок 3. Теплоносій міжтрубної порожнини входить у міжтрубну порожнину через патрубок 4 і, пройшовши по міжтрубної порожнини , тобто через систему підтримуваних перегородкою труб, виходить через патрубок 5. Використання пропонованого теплообмінного апарата дозволяє підвищити як його надійність за рахунок виключення ймовірності перетирання тешюпередавальних труб, так і теплову потужність за рахунок збільшення кількості теплопередавальних тр уб, розташовуваних у корпусі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
