Теплообмінний апарат

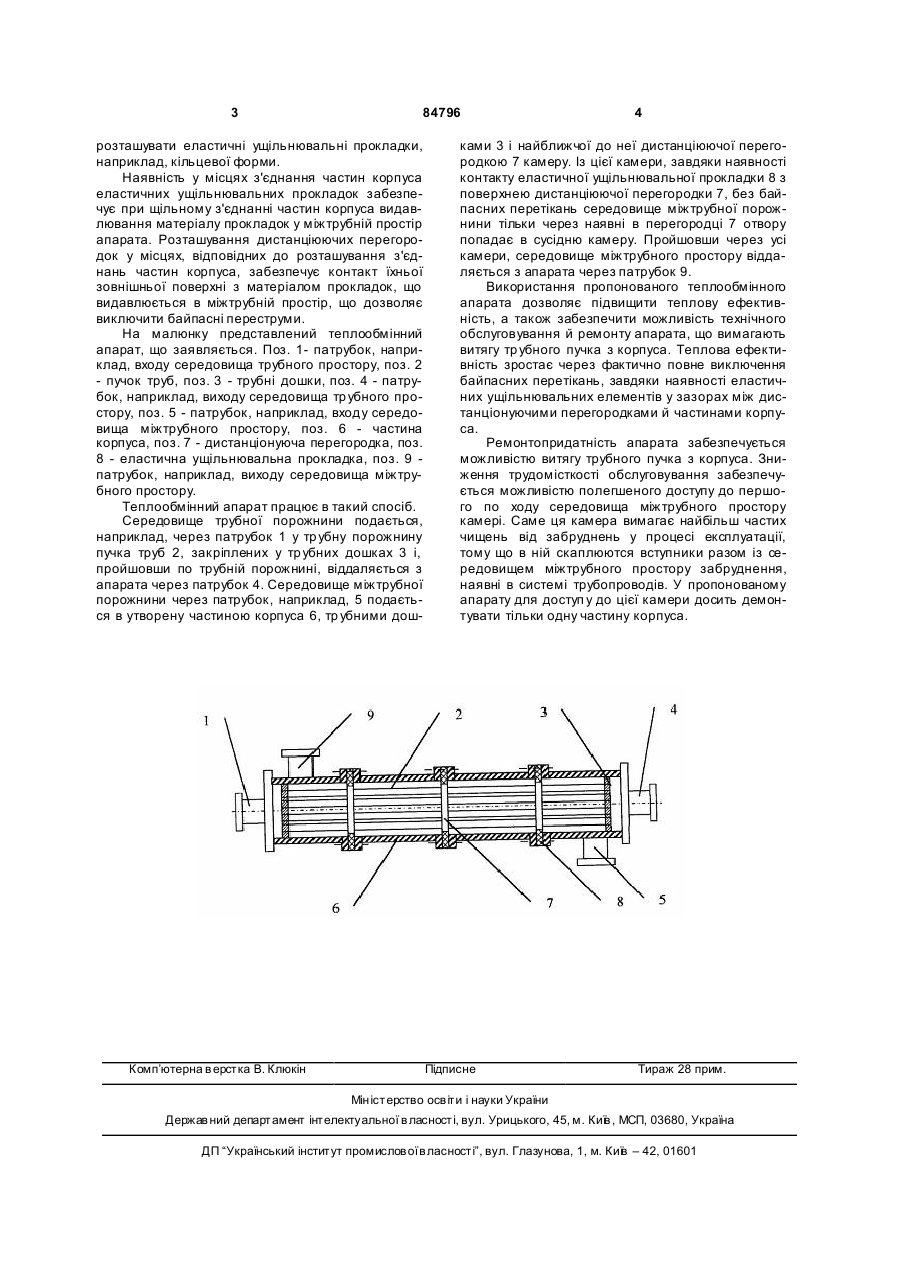

Теплообмінний апарат, що містить корпус із патрубками підведення - відведення середовищ, 3 84796 розташувати еластичні ущільнювальні прокладки, наприклад, кільцевої форми. Наявність у місцях з'єднання частин корпуса еластичних ущільнювальних прокладок забезпечує при щільному з'єднанні частин корпуса видавлювання матеріалу прокладок у міжтрубній простір апарата. Розташування дистанціюючих перегородок у місцях, відповідних до розташування з'єднань частин корпуса, забезпечує контакт їхньої зовнішньої поверхні з матеріалом прокладок, що видавлюється в міжтрубній простір, що дозволяє виключити байпасні переструми. На малюнку представлений теплообмінний апарат, що заявляється. Поз. 1- патрубок, наприклад, входу середовища трубного простору, поз. 2 - пучок труб, поз. 3 - трубні дошки, поз. 4 - патрубок, наприклад, виходу середовища тр убного простору, поз. 5 - патрубок, наприклад, входу середовища міжтрубного простору, поз. 6 - частина корпуса, поз. 7 - дистанціонуюча перегородка, поз. 8 - еластична ущільнювальна прокладка, поз. 9 патрубок, наприклад, виходу середовища міжтрубного простору. Теплообмінний апарат працює в такий спосіб. Середовище трубної порожнини подається, наприклад, через патрубок 1 у тр убну порожнину пучка труб 2, закріплених у тр убних дошках 3 і, пройшовши по трубній порожнині, віддаляється з апарата через патрубок 4. Середовище міжтрубної порожнини через патрубок, наприклад, 5 подається в утворену частиною корпуса 6, тр убними дош Комп’ютерна в ерстка В. Клюкін 4 ками 3 і найближчої до неї дистанціюючої перегородкою 7 камеру. Із цієї камери, завдяки наявності контакту еластичної ущільнювальної прокладки 8 з поверхнею дистанціюючої перегородки 7, без байпасних перетікань середовище міжтрубної порожнини тільки через наявні в перегородці 7 отвору попадає в сусідню камеру. Пройшовши через усі камери, середовище міжтрубного простору віддаляється з апарата через патрубок 9. Використання пропонованого теплообмінного апарата дозволяє підвищити теплову ефективність, а також забезпечити можливість технічного обслуговування й ремонту апарата, що вимагають витягу тр убного пучка з корпуса. Теплова ефективність зростає через фактично повне виключення байпасних перетікань, завдяки наявності еластичних ущільнювальних елементів у зазорах між дистанціонуючими перегородками й частинами корпуса. Ремонтопридатність апарата забезпечується можливістю витягу трубного пучка з корпуса. Зниження трудомісткості обслуговування забезпечується можливістю полегшеного доступу до першого по ходу середовища міжтрубного простору камері. Саме ця камера вимагає найбільш частих чищень від забруднень у процесі експлуатації, тому що в ній скаплюются вступники разом із середовищем міжтрубного простору забруднення, наявні в системі трубопроводів. У пропонованому апарату для доступ у до цієї камери досить демонтувати тільки одну частину корпуса. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
