Пристосування для розбирання (зборки) бджолиного вулика

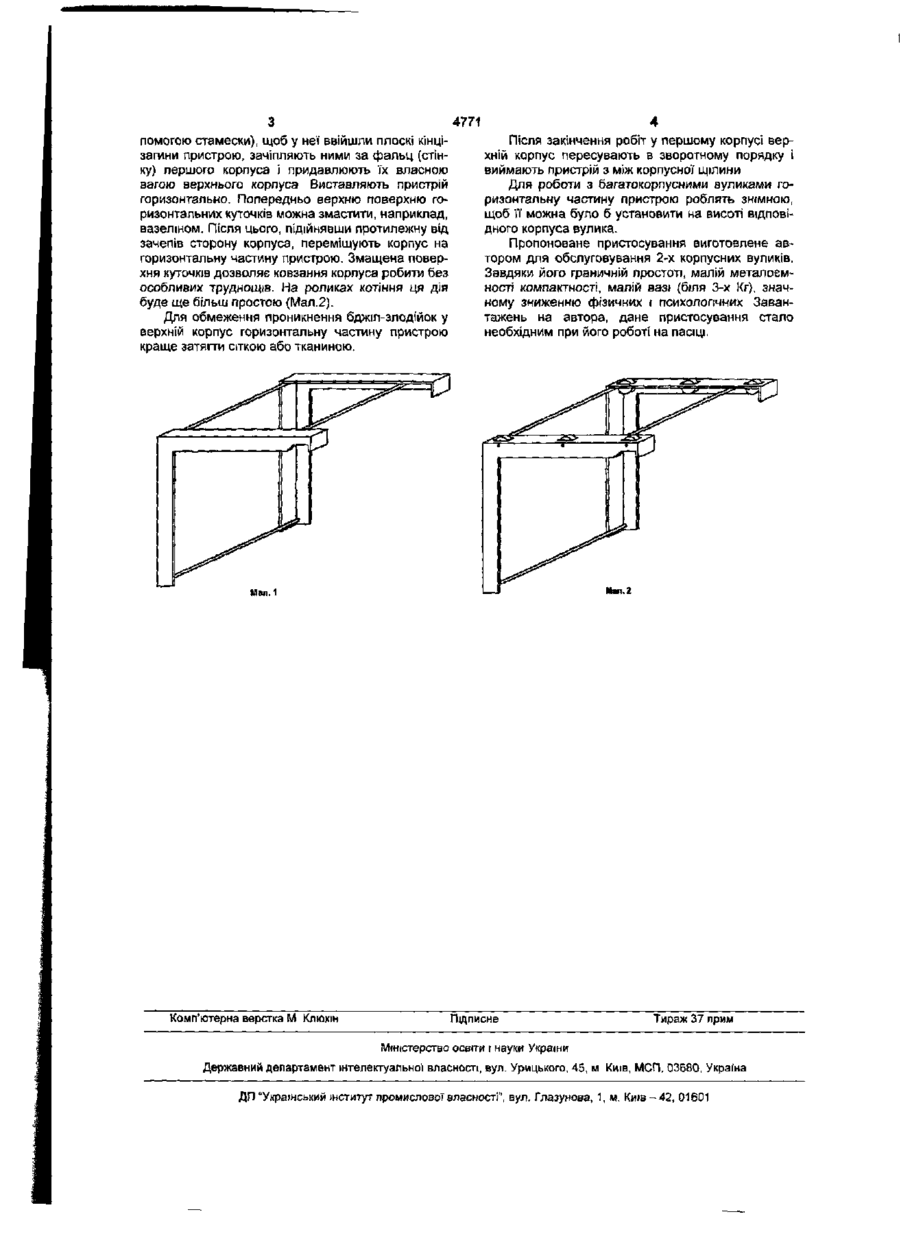

1. Пристосування для розбирання (зборки) бджолиного вулика в двох і більше рівнях, що містить вертикальну і прикріплену до нього горизонтальну ділянки, яке відрізняється тим, що виконане у вигляді двох рівнобіжних Г-подібних профілів, переважно, зі сталевих куточків, з'єднаних між собою на ширині, що дорівнює довжині вулика, не менше ніж двома перемичками жорст Корисна модель відноситься до області бджільництва, а саме, розбирання (зборки) бджолиних вуликів двох і більш рівнів. Відома конструкція підйомника-візка, що містить зварену раму, ручну лебідку, пересувний візок з вилкою, знімного захоплення і трьох коліс (Ковальов А.М , Нуждин, А.С., Полтев В.И., Таранів Ґ.Ф. Підручник бджоляра, Москва: Колосся, 1973, 432с). З її допомогою можна виконувати на пасіці ряд робіт, у тому числі і розбирати (збирати) бджолині вулики. Недоліком цієї конструкції є велика металоємність і висока вартість, що для невеликих пасік - неприйнятне. Відома конструкція, що може використовуватися для розбирання (зборки) бджолиного вулика 2-х і більш рівнів, що містить вертикальну раму, спирається на 2 мотоциклетні колеса. (Буренин Н.Л., Котів Г.Н. ДОВІДНИК ПО бджільництву, Краснодар: Радянська Кубань, 1988, 366с.) На нижній площадці візка мається 2 допоміжні колеса На рамі встановлена каретка з пристроєм, що захоплює та пересувається за допомогою підшипників. До рами прикріплені дві ручки, що дозволяють пересувати візок по пасіці. Для підйому вулика на висоту до двох метрів мається лебідка. Основними недоліками цього пристрою є складність, велика металоємність і висока вартість, що стає великою перешкодою для придбання його власниками невеликих пасік кості, причому горизонтальні куточки, довжиною не меншою від ширини вулика, на кінцях мають плоскі загини (зачепи) вниз. 2. Пристосування за п. 1, яке відрізняється тим, що на горизонтальній ділянці встановлені ролики котіння. З Пристосування за п. 1, яке відрізняється тим, що горизонтальна і вертикальна ділянки мають рознімне з'єднання на рівнях, що відповідають висоті (п-1) корпуса вулика, де п > 2. 4. Пристосування за п 1, яке відрізняється тим, що горизонтальна ділянка має обмежники стійкого положення корпуса У даній корисній моделі поставлена задача знизити металоємність пристрою та фізичне навантаження на персонал, що обслуговує пасіку в процесі розбирання (зборки) бджолиних вуликів 2-х і більш рівнів. Поставлену задачу пропонується вирішити за допомогою пристосування для розбирання (зборки) бджолиного вулика в двох і більш рівнях, що містить два рівнобіжні Г-образнІ профілі, переважно, з куточків, з'єднаних між собою на ширині, рівній довжині вулика не менш, ніж двома перемичками твердості, причому, горизонтальні куточки довжиною не менш ширини вулика, на кінцях мають плоскі загини (зачепи) униз На горизонтальній частині пристрою можуть бути встановлені ролики котіння, для горизонтального переміщення бджолиного корпуса Горизонтальна і вертикальна ділянки можуть мати рознімні з'єднання на рівнях, що відповідають висоті (п-1) корпуса вулика, де п > 2. Ці з'єднання спрощують роботу. Для більш стійкого положення корпуса на горизонтальній ділянці вздовж двох бічних сторін і в вершині прямого кута між горизонтальною і вертикальною ділянками встановлюють бортики - обмежники стійкого його положення. Працюють із пристроєм в такий спосіб" Для визначеності зупинимося на 2-х корпусному вулику (Мал.1). З тильної сторони, між першим і другим корпусами утворюють щілину (наприклад, за до 4771 помогою стамески), щоб у неї ввійшли плоскі кінцізагини пристрою, зачіпляють ними за фальц (стінку) першого корпуса і придавлюють їх власною вагою верхнього корпуса Виставляють пристрій горизонтально. Попередньо верхню поверхню горизонтальних куточків можна змастити, наприклад, вазеліном. Після цього, підійнявши протилежну від зачепів сторону корпуса, переміщують корпус на горизонтальну частину пристрою. Змащена поверхня куточюв дозволяє ковзання корпуса робити без особливих труднощів. На роликах котіння ця дія буде ще більш простою (Мал.2). Для обмеження проникнення бджіл-злодійок у верхній корпус горизонтальну частину пристрою краще затягти сіткою або тканиною. 4 Після закінчення робіт у першому корпусі верхній корпус пересувають в зворотному порядку і виймають пристрій з між корпусної щілини Для роботи з багатокорпусними вуликами горизонтальну частину пристрою роблять знімною, щоб її можна було б установити на висоті відповідного корпуса вулика. Пропоноване пристосування виготовлене автором для обслуговування 2-х корпусних вуликів. Завдяки його граничній простоті, малій металоємності компактності, малій вазі (біля 3-х Кг), значному зниженню фізичних і психологічних Завантажень на автора, дане пристосування стало необхідним при його роботі на пасіці. Man. Z Нал. 1 Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
