Пожежостійкий, переважно герметизований, кабель

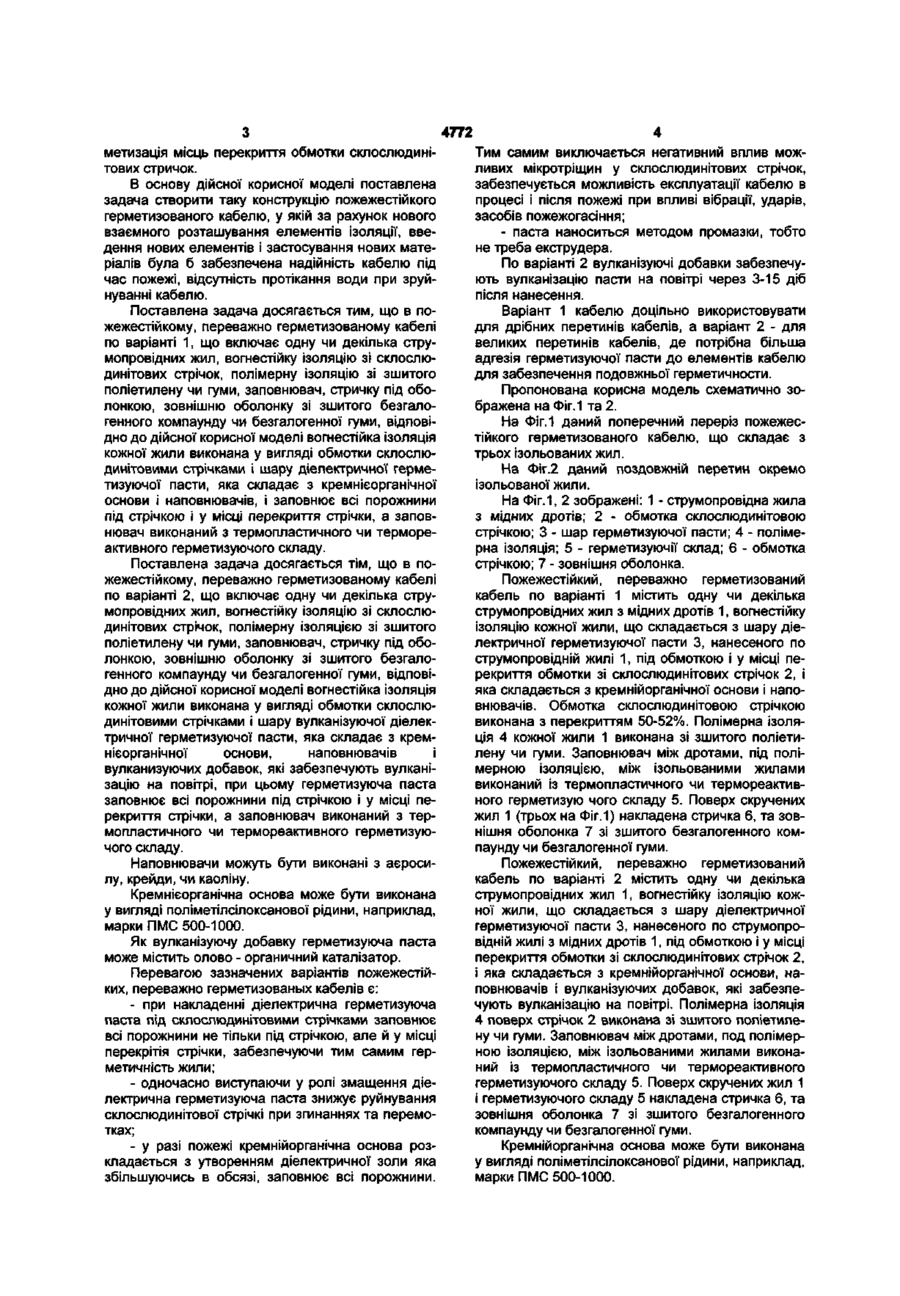

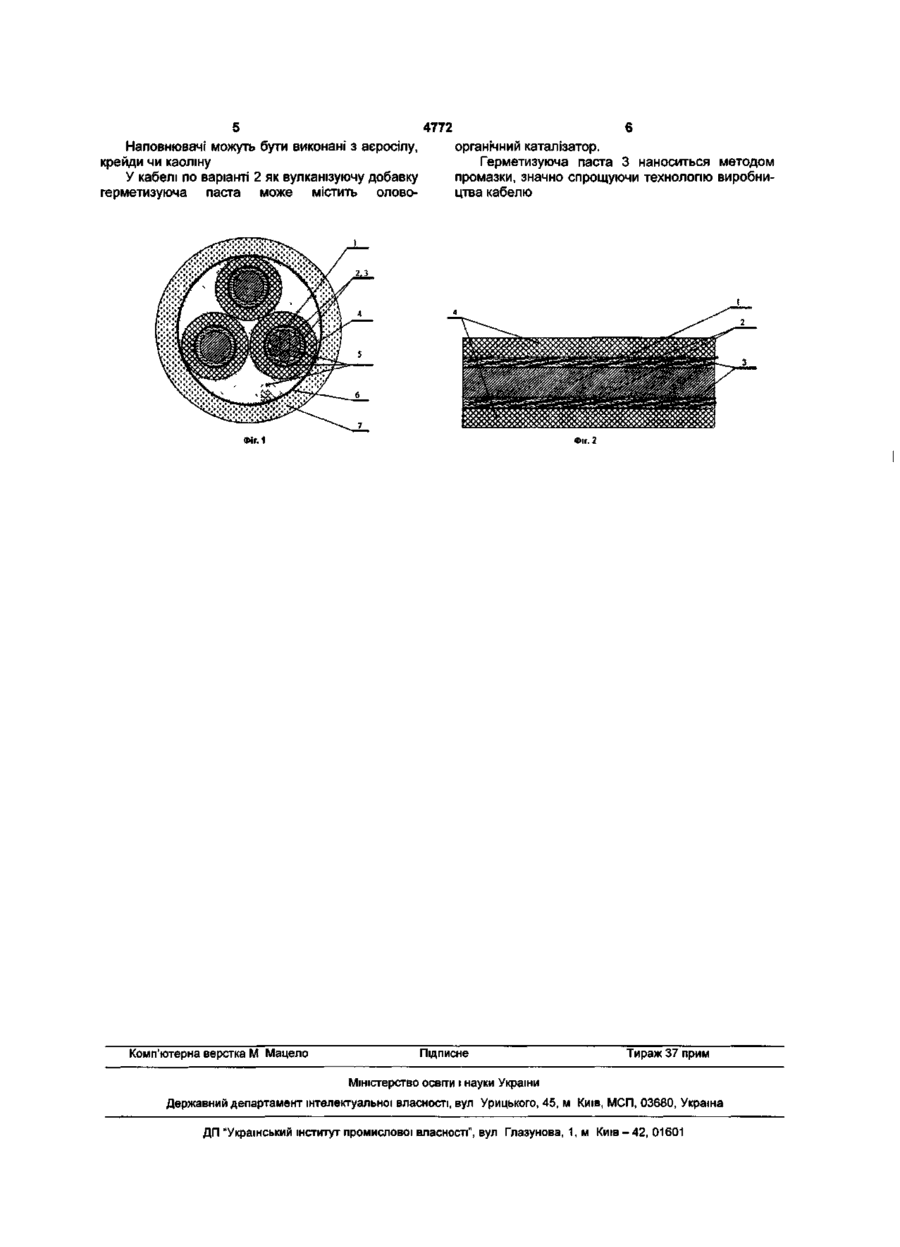

1 Пожежостійкий, переважно герметизований, кабель, що містить одну чи декілька струмопровщних жил, вогнестійку ІЗОЛЯЦІЮ зі склослюдинітових стрічок, полімерну ІЗОЛЯЦІЮ зі зшитого поліетилену чи гуми, заповнювач, стрічку під оболонкою, зовнішню оболонку зі зшитого безгалогенного компа унду чи безгалогенної гуми, який відрізняється тим, що вогнестійка ІЗОЛЯЦІЯ кожної жили виконана у вигляді обмотки зі склослюдинітових стрічок і шару діелектричної герметизуючої пасти, яка складається з кремнієорганічної основи й наповнювача і заповнює всі порожнини під стрічкою і у МІСЦІ перекриття стрічки, а заповнювач між дротами, під полімерною ІЗОЛЯЦІЄЮ та між ізольованими жилами має термопластичний або термореактивний герметизуючий склад 2 Кабель за п 1, який відрізняється тим, що кремнієорганічна основа виконана у вигляді поліметилсилоксанової рідини 3 Кабель за п 1, який відрізняється тим, що як наповнювач використовують крейду чи каолін Корисна модель відноситься до області електротехніки, а саме до конструкцій пожежестійких герметизованих кабелів, призначених для експлуатації в силових ланцюгах, а також у ланцюгах керування, контролю, сигналізації і міжприладних з'єднань підводних апаратів Одним з основних показників, що характеризують поведінку кабелю при аварійних ситуаціях є - при впливі вогню - пожежестійкість, що включає такі основні показники як вогнестійкість, тобто здатність кабелю передавати електричну енергію під час пожежі, безгалогенність, тобто мала корозійна активність продуктів газовиділення при горінні кабелю, знижене димовиділення яке характеризується оптичною ЩІЛЬНІСТЮ диму, і нерозповсюдження горіння при одиночній і пучковій прокладці, - при впливі гідростатичного тиску - подовжня герметичність, тобто виключення проходження води по внутрішніх порожнинах кабелю Пожежестійкість забезпечується за рахунок вогнестійкої ізоляції чи додаткового вогнестійкого елементу електричної ізоляції, а також за рахунок застосування ізоляції й оболонки з безгалогенних матеріалів зі зниженим димовидшенням Герметичність забезпечується за рахунок заповнення всіх порожнин у кабелі герметизуючим складом, який має адгезію до матеріалу струмопровідної жили, ізоляції, оболонки ВІДОМІ технічні рішення по підвищенню вогнестійкості за рахунок застосування порошку скла і слюди, або покриття з кераміки з додаванням кремнієорганічної смоли і розріджувача (1), а також забезпечення подовжньої герметичності за рахунок нанесення герметизуючих складів методом екструзії (2) Недоліками даних рішень є в першому випадку відсутність подовжньої герметичності, у другому відсутність вогнестійкості, а також значна складність технології виготовлення кабелю Прототипом є кабелі вогнестійкі марок КСКFRHF, KPK-FRHF, що включають струмопровідні жили, двошарову ІЗОЛЯЦІЮ ЩО складається зі шару склослюдинітових стрічок, накладених у вигляді обмотки з перекриттям 50-52% і шару зшитого поліетилену або етиленпропилеиовой гуми, заповнювач, зовнішню оболонку зі зшитого безгалогенного компаунду Кабель призначений для передачі електричной енергії, та електричних сигналів у ланцюгах напругою до 1,0 кв СКЛОСЛЮДИНІТОВІ стрічки складаються зі склострічки і шару дрібнодісперсної слюди, що з'єднуються кремнійорганічним еластомером (3) До основних недоліків зазначеного кабелю відноситься те, що кабель не забезпечує подовжню герметичність, а основними труднощами є гер сч 4772 метизація місць перекриття обмотки склослюдинітових стричок. В основу дійсної корисної моделі поставлена задача створити таку конструкцію пожежестійкого герметизованого кабелю, у якій за рахунок нового взаємного розташування елементів ізоляції, введення нових елементів і застосування нових матеріалів була б забезпечена надійність кабелю під час пожежі, відсутність протікання води при зруйнуванні кабелю. Поставлена задача досягається тим, що в пожежестійкому, переважно герметизованому кабелі по варіанті 1, що включає одну чи декілька струмопровідних жил, вогнестійку ізоляцію зі склослюдинітових стрічок, полімерну ізоляцію зі зшитого поліетилену чи гуми, заповнювач, стричку під оболонкою, зовнішню оболонку зі зшитого безгалогенного компаунду чи безгалогенної гуми, відповідно до дійсної корисної моделі вогнестійка ізоляція кожної жили виконана у вигляді обмотки склослюдинітовими стрічками і шару діелектричної герметизуючої пасти, яка складає з кремнієорганічної основи і наповнювачів, і заповнює всі порожнини під стрічкою і у місці перекриття стрічки, а заповнювач виконаний з термопластичного чи термореактивного герметизуючого складу. Поставлена задача досягається тім, що в пожежестійкому, переважно герметизованому кабелі по варіанті 2, що включає одну чи декілька струмопровідних жил, вогнестійку ізоляцію зі склослюдинітових стрічок, полімерну ізоляцією зі зшитого поліетилену чи гуми, заповнювач, стричку під оболонкою, зовнішню оболонку зі зшитого безгалогенного компаунду чи безгалогенної гуми, відповідно до дійсної корисної моделі вогнестійка ізоляція кожної жили виконана у вигляді обмотки склослюдинітовими стрічками і шару вулканізуючої діелектричної герметизуючої пасти, яка складає з кремнієорганічної основи, наповнювачів і вулканизуючих добавок, які забезпечують вулканізацію на повітрі, при цьому герметизуюча паста заповнює всі порожнини під стрічкою і у місці перекриття стрічки, а заповнювач виконаний з термопластичного чи термореактивного герметизуючого складу. Наповнювачи можуть бути виконані з аєросилу, крейди, чи каоліну. Кремнієорганічна основа може бути виконана у вигляді поліметілсілоксанової рідини, наприклад, марки ПМС 500-1000. Як вулканізуючу добавку герметизуюча паста може містить олово - органичний каталізатор. Перевагою зазначених варіантів пожежестійких, переважно герметизованых кабелів є: - при накладенні діелектрична герметизуюча паста під склослюдинітовими стрічками заповнює всі порожнини не тільки під стрічкою, але й у місці перекрітія стрічки, забезпечуючи тим самим герметичність жили; - одночасно виступаючи у ролі змащення діелектрична герметизуюча паста знижує руйнування склослюдинітової стрічкі при згинаннях та перемотках; - у разі пожежі кремнійорганічна основа розкладається з утворенням діелектричної золи яка збільшуючись в обсязі, заповнює всі порожнини. Тим самим виключається негативний вплив можливих мікротріщин у склослюдинітових стрічок, забезпечується можливість експлуатації кабелю в процесі і після пожежі при впливі вібрації, ударів, засобів пожежогасіння; - паста наноситься методом промазки, тобто не треба екструдера. По варіанті 2 вулканізуючі добавки забезпечують вулканізацію пасти на повітрі через 3-15 діб після нанесення. Варіант 1 кабелю доцільно використовувати для дрібних перетинів кабелів, а варіант 2 - для великих перетинів кабелів, де потрібна більша адгезія герметизуючої пасти до елементів кабелю для забезпечення подовжньої герметичности. Пропонована корисна модель схематично зображена на Фіг.1 та 2. На Фіг.1 даний поперечний переріз пожежестійкого герметизованого кабелю, що складає з трьох ізольованих жил. На Фіг.2 даний поздовжній перетин окремо ізольованої жили. На Фіг.1, 2 зображені: 1 - струмопровідна жила 3 мідних дротів; 2 - обмотка склослюдинітовою стрічкою; 3 - шар герметизуючої пасти; 4 - полімерна ізоляція; 5 - герметизуючії склад; 6 - обмотка стрічкою; 7 - зовнішня оболонка. Пожежестійкий, переважно герметизований кабель по варіанті 1 містить одну чи декілька струмопровідних жил з мідних дротів 1, вогнестійку ізоляцію кожної жили, що складається з шару діелектричної герметизуючої пасти 3, нанесеного по струмопровідній жилі 1, під обмоткою і у місці перекриття обмотки зі склослюдинітових стрічок 2, і яка складається з кремнійорганічної основи і наповнювачів. Обмотка склослюдинітовою стрічкою виконана з перекриттям 50-52%. Полімерна ізоляція 4 кожної жили 1 виконана зі зшитого поліетилену чи гуми. Заповнювач між дротами, під полімерною ізоляцією, між ізольованими жилами виконаний із термопластичного чи термореактивного герметизую чого складу 5. Поверх скручених жил 1 (трьох на Фіг.1) накладена стричка 6, та зовнішня оболонка 7 зі зшитого безгалогенного компаунду чи безгалогенної гуми. Пожежестійкий, переважно герметизований кабель по варіанті 2 містить одну чи декілька струмопровідних жил 1, вогнестійку ізоляцію кожної жили, що складається з шару діелектричної герметизуючої пасти 3, нанесеного по струмопровідній жилі з мідних дротів 1, під обмоткою і у місці перекриття обмотки зі склослюдинітових стрічок 2, і яка складається з кремнійорганічної основи, наповнювачів і вулканізуючих добавок, які забезпечують вулканізацію на повітрі. Полімерна ізоляція 4 поверх стрічок 2 виконана зі зшитого поліетилену чи гуми. Заповнювач між дротами, под полімерною ізоляцією, між ізольованими жилами виконаний із термопластичного чи термореактивного герметизуючого складу 5. Поверх скручених жил 1 і герметизуючого складу 5 накладена стричка 6, та зовнішня оболонка 7 зі зшитого безгалогенного компаунду чи безгалогенної гуми. Кремнійорганічна основа може бути виконана у вигляді поліметілсілоксанової рідини, наприклад, марки ПМС 500-1000. 5 4772 6 Наповнювачі можуть бути виконані з аєросілу, органічний каталізатор, крейди чи каоліну Герметизуюча паста 3 наноситься методом У кабелі по варіанті 2 як вулканізуючу добавку промазки, значно спрощуючи технологію виробнигерметизуюча паста може містить оловоцтва кабелю ФІГ.1 Комп'ютерна верстка М Мацело Фіг. 2 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
