Плуг дисковий оборотний

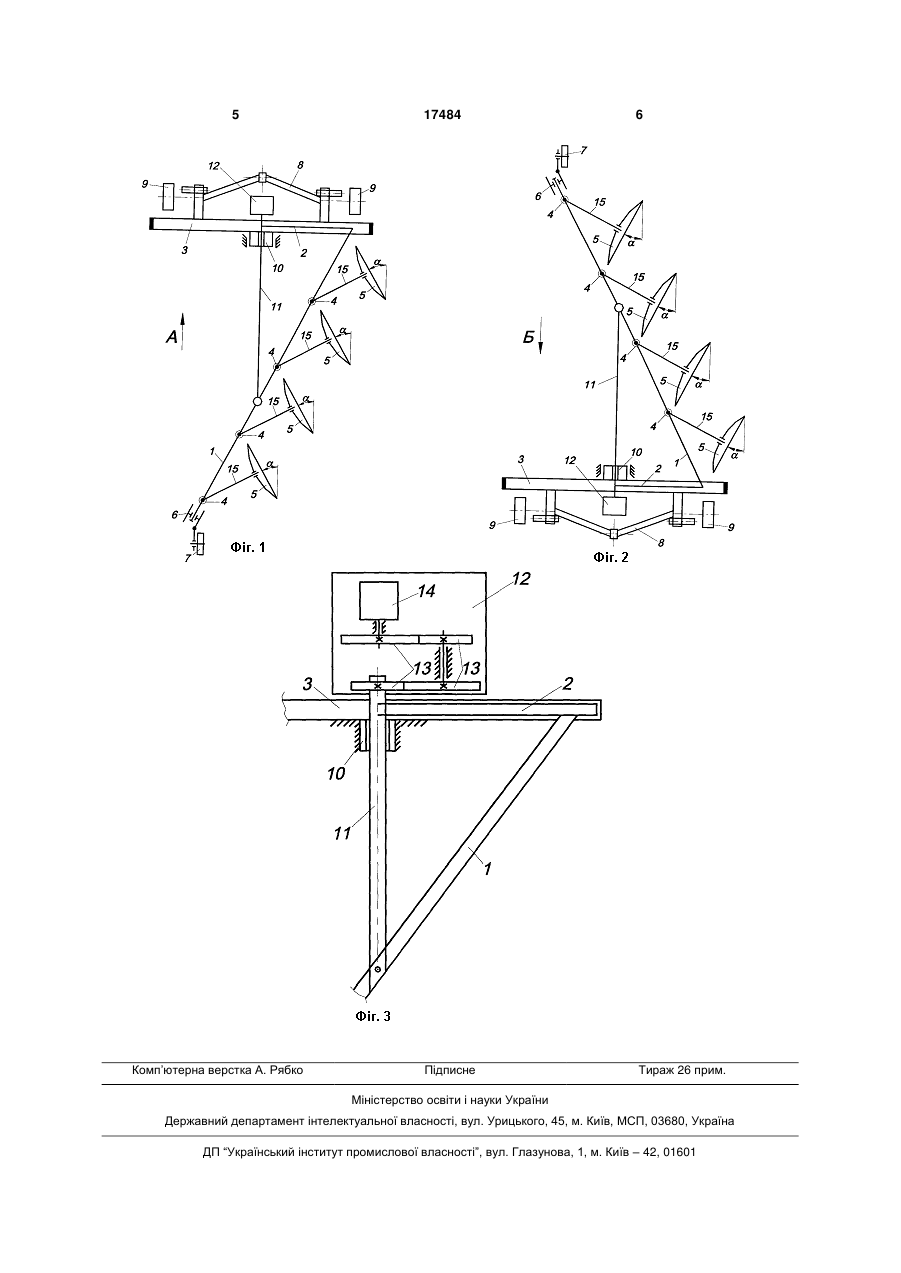

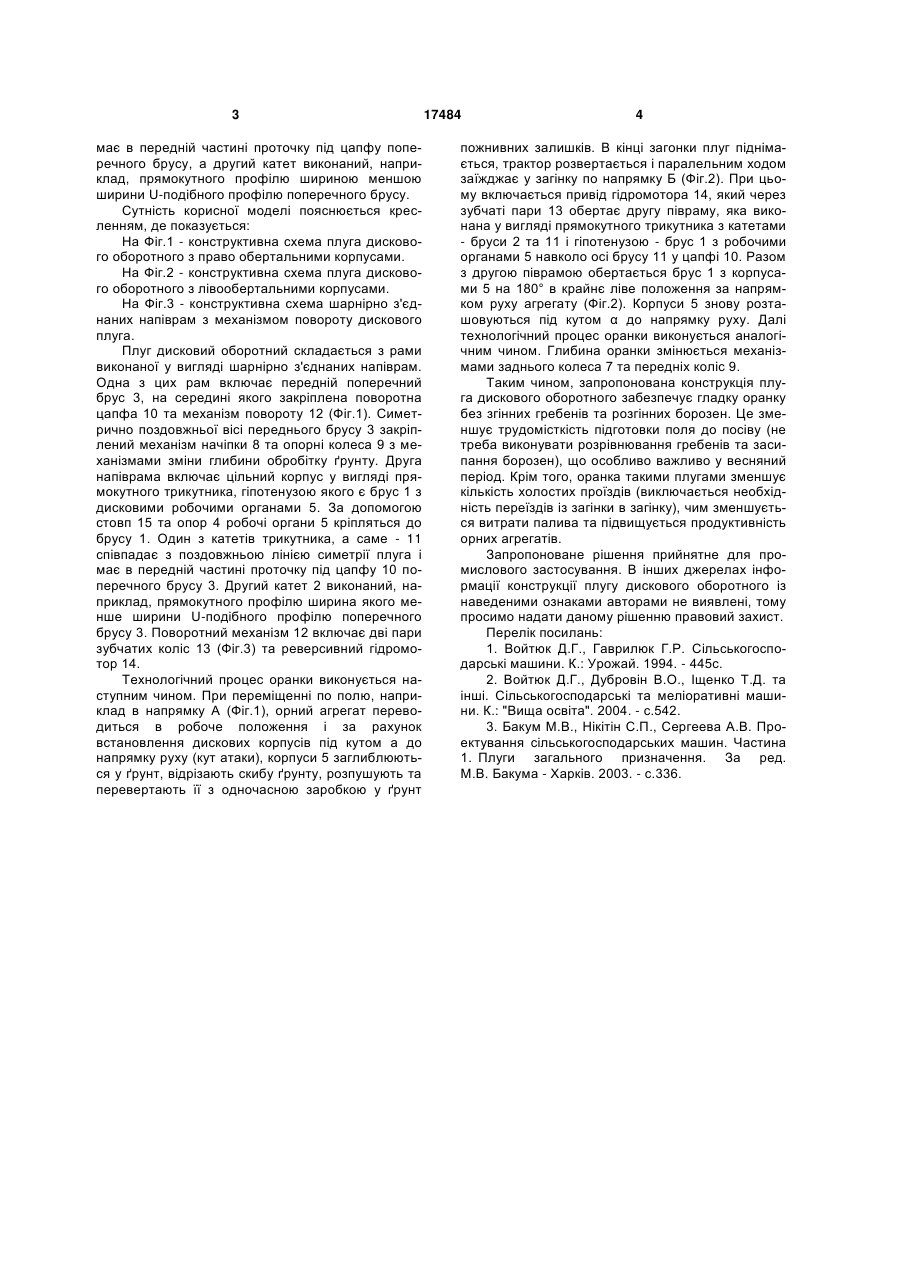

Плуг дисковий оборотний, який включає раму з механізмом начіплювання, поворотний брус з дисковими робочими органами і механізмом повороту, опорні колеса з механізмами зміни глибини обробітку ґрунту, який відрізняється тим, що рама виконана у вигляді шарнірно з'єднаних піврам, 3 має в передній частині проточку під цапфу поперечного брусу, а другий катет виконаний, наприклад, прямокутного профілю шириною меншою ширини U-подібного профілю поперечного брусу. Сутність корисної моделі пояснюється кресленням, де показується: На Фіг.1 - конструктивна схема плуга дискового оборотного з право обертальними корпусами. На Фіг.2 - конструктивна схема плуга дискового оборотного з лівообертальними корпусами. На Фіг.3 - конструктивна схема шарнірно з'єднаних напіврам з механізмом повороту дискового плуга. Плуг дисковий оборотний складається з рами виконаної у вигляді шарнірно з'єднаних напіврам. Одна з цих рам включає передній поперечний брус 3, на середині якого закріплена поворотна цапфа 10 та механізм повороту 12 (Фіг.1). Симетрично поздовжньої вісі переднього брусу 3 закріплений механізм начіпки 8 та опорні колеса 9 з механізмами зміни глибини обробітку ґрунту. Друга напіврама включає цільний корпус у вигляді прямокутного трикутника, гіпотенузою якого є брус 1 з дисковими робочими органами 5. За допомогою стовп 15 та опор 4 робочі органи 5 кріпляться до брусу 1. Один з катетів трикутника, а саме - 11 співпадає з поздовжньою лінією симетрії плуга і має в передній частині проточку під цапфу 10 поперечного брусу 3. Другий катет 2 виконаний, наприклад, прямокутного профілю ширина якого менше ширини U-подібного профілю поперечного брусу 3. Поворотний механізм 12 включає дві пари зубчатих коліс 13 (Фіг.3) та реверсивний гідромотор 14. Технологічний процес оранки виконується наступним чином. При переміщенні по полю, наприклад в напрямку А (Фіг.1), орний агрегат переводиться в робоче положення і за рахунок встановлення дискових корпусів під кутом а до напрямку руху (кут атаки), корпуси 5 заглиблюються у ґрунт, відрізають скибу ґрунту, розпушують та перевертають її з одночасною заробкою у ґрунт 17484 4 пожнивних залишків. В кінці загонки плуг піднімається, трактор розвертається і паралельним ходом заїжджає у загінку по напрямку Б (Фіг.2). При цьому включається привід гідромотора 14, який через зубчаті пари 13 обертає другу півраму, яка виконана у вигляді прямокутного трикутника з катетами - бруси 2 та 11 і гіпотенузою - брус 1 з робочими органами 5 навколо осі брусу 11 у цапфі 10. Разом з другою піврамою обертається брус 1 з корпусами 5 на 180° в крайнє ліве положення за напрямком руху агрегату (Фіг.2). Корпуси 5 знову розташовуються під кутом α до напрямку руху. Далі технологічний процес оранки виконується аналогічним чином. Глибина оранки змінюється механізмами заднього колеса 7 та передніх коліс 9. Таким чином, запропонована конструкція плуга дискового оборотного забезпечує гладку оранку без згінних гребенів та розгінних борозен. Це зменшує трудомісткість підготовки поля до посіву (не треба виконувати розрівнювання гребенів та засипання борозен), що особливо важливо у весняний період. Крім того, оранка такими плугами зменшує кількість холостих проїздів (виключається необхідність переїздів із загінки в загінку), чим зменшується витрати палива та підвищується продуктивність орних агрегатів. Запропоноване рішення прийнятне для промислового застосування. В інших джерелах інформації конструкції плугу дискового оборотного із наведеними ознаками авторами не виявлені, тому просимо надати даному рішенню правовий захист. Перелік посилань: 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини. К.: Урожай. 1994. - 445с. 2. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. та інші. Сільськогосподарські та меліоративні машини. К.: "Вища освіта". 2004. - с.542. 3. Бакум М.В., Нікітін С.П., Сергеева А.В. Проектування сільськогосподарських машин. Частина 1. Плуги загального призначення. За ред. М.В. Бакума - Харків. 2003. - с.336. 5 Комп’ютерна верстка А. Рябко 17484 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
