Дисковий оборотний плуг для гладкої оранки

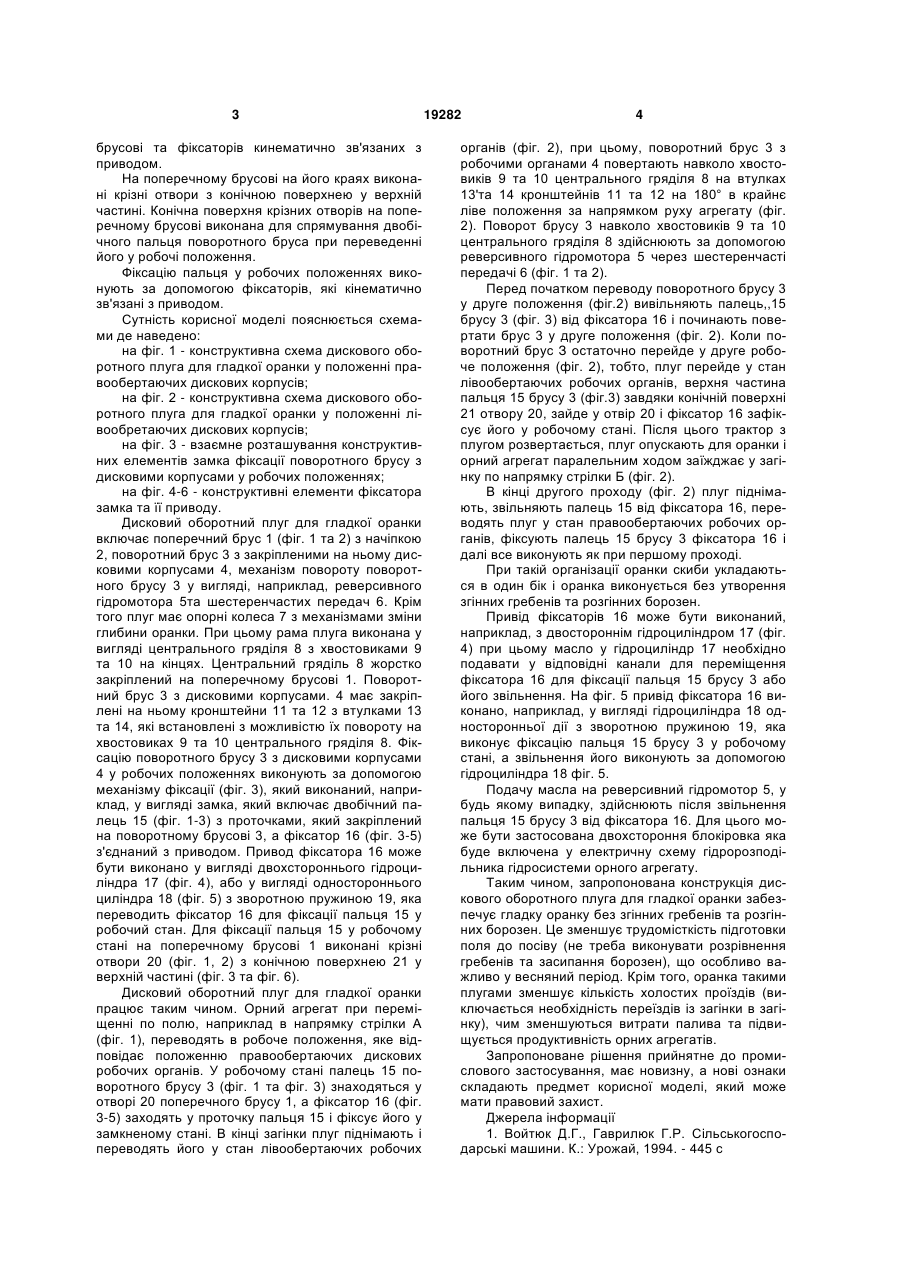

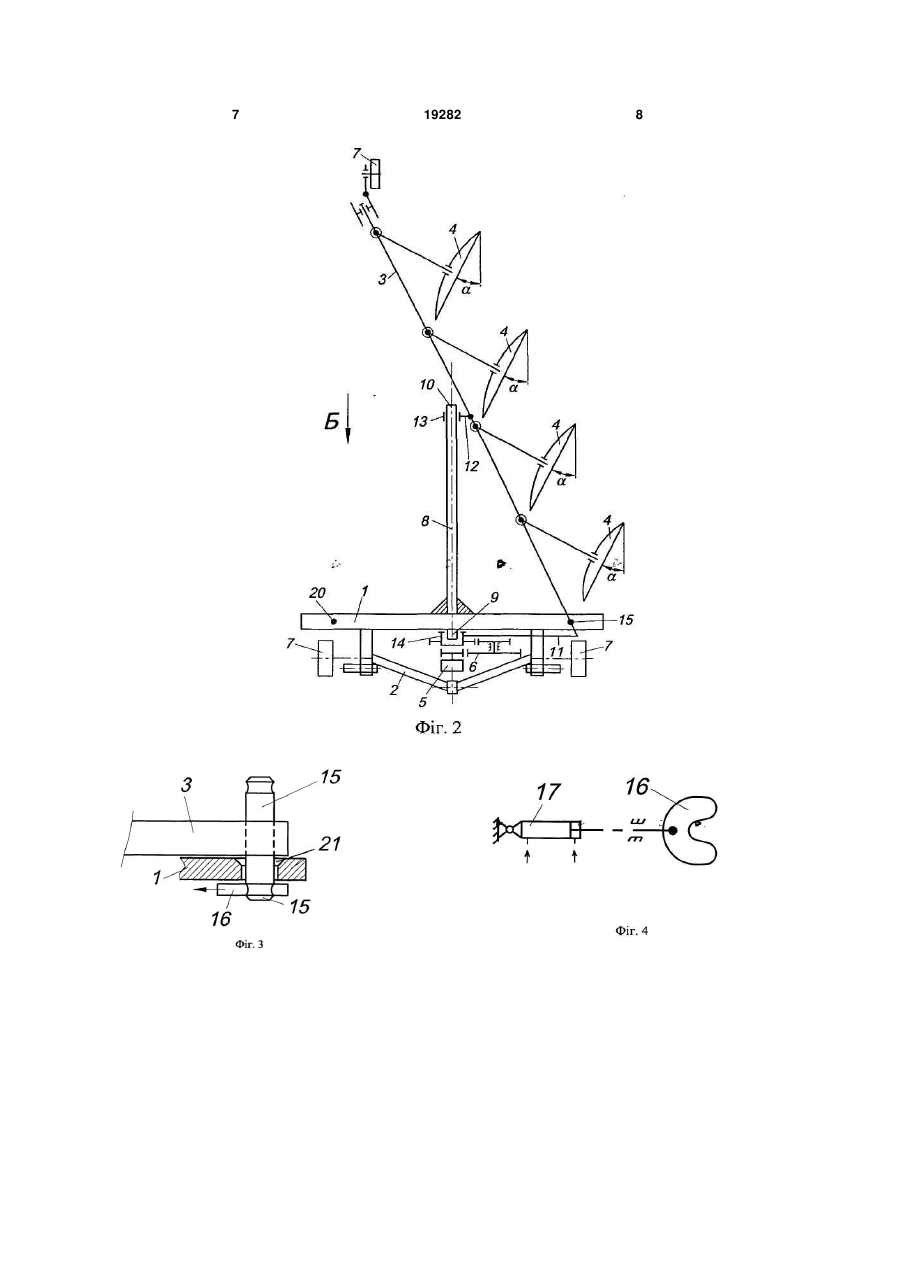

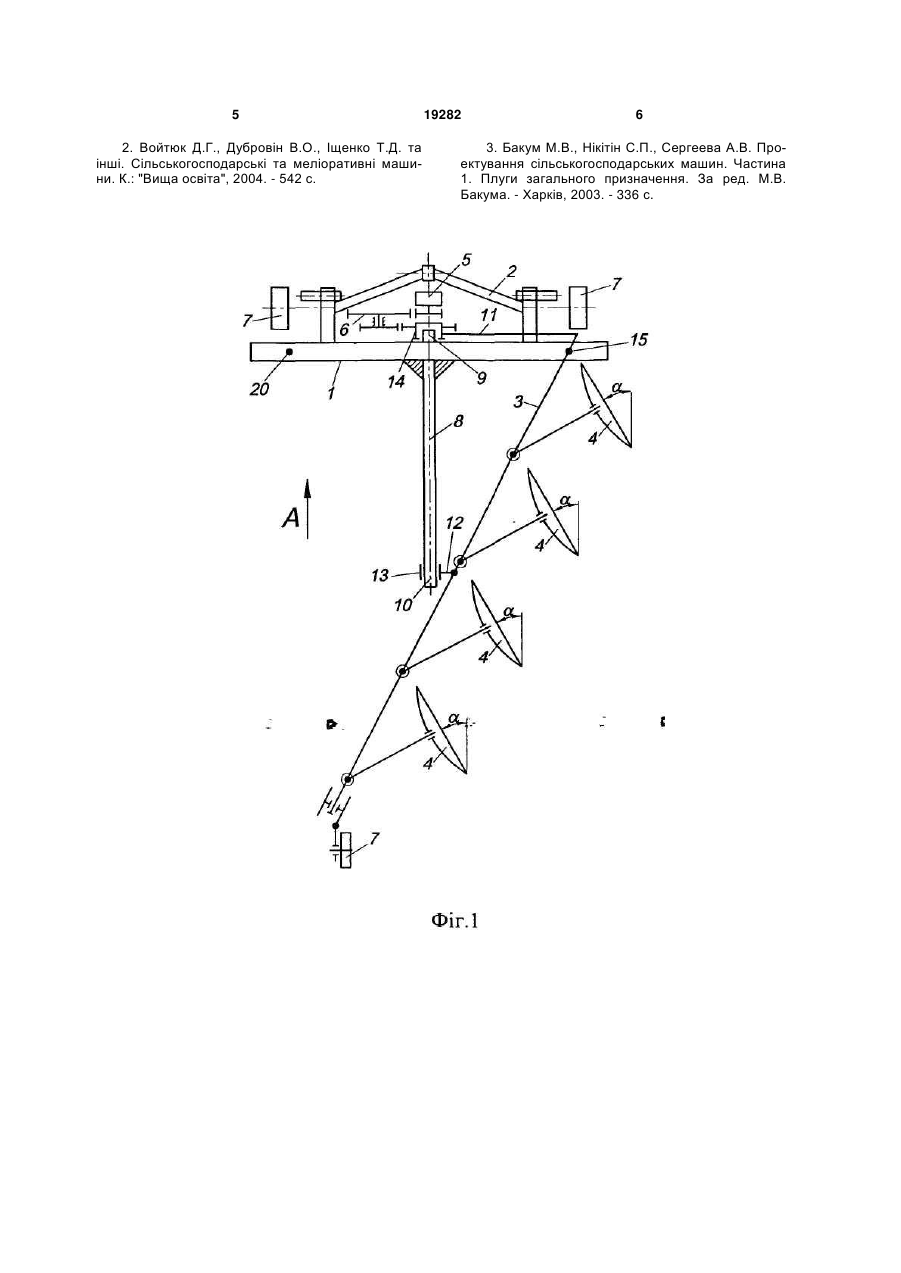

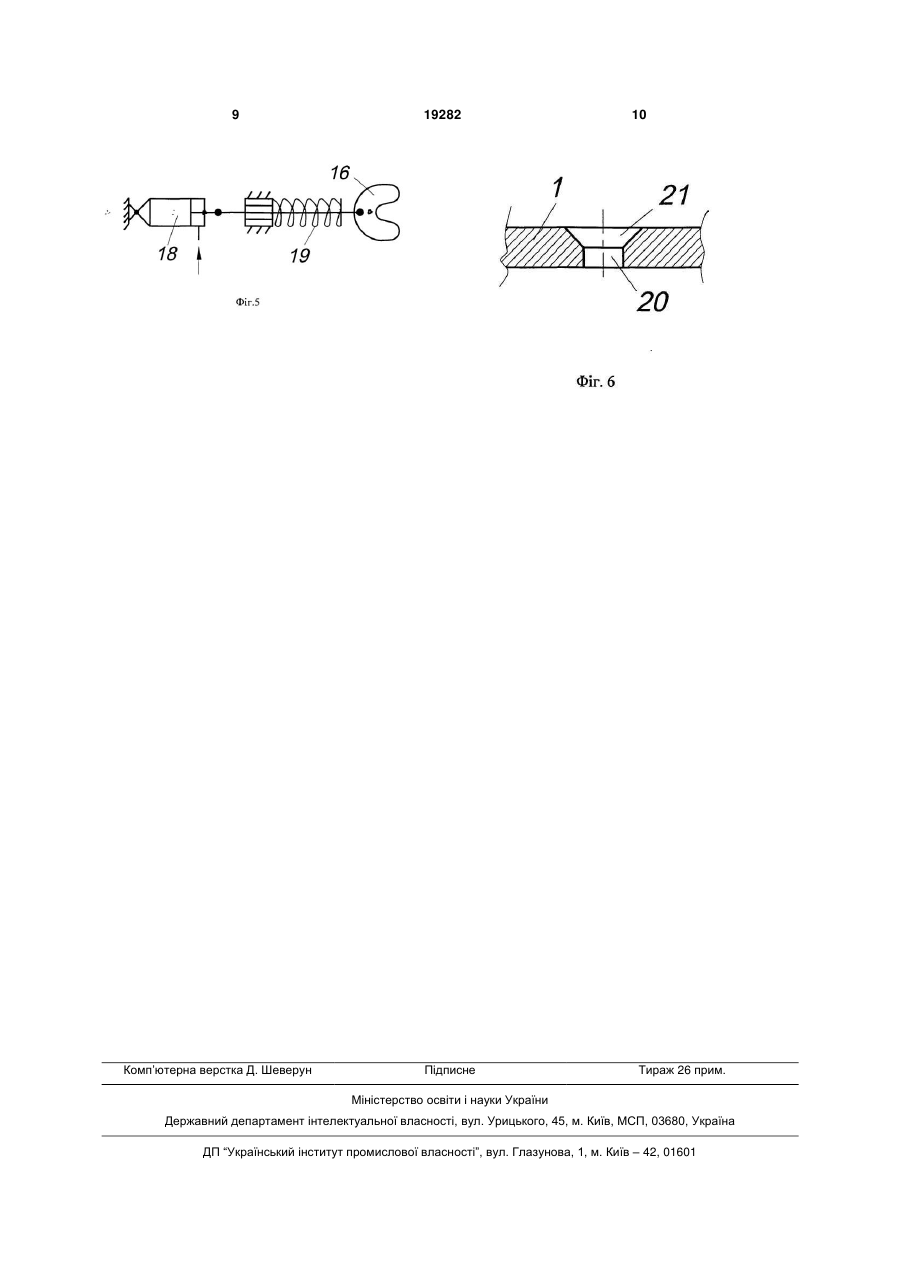

Дисковий оборотний плуг для гладкої оранки, який містить поперечний брус з навіскою, раму з закріпленими на ній дисковими корпусами і механізмом повороту, опорні колеса з механізмами зміни глибини оранки, який відрізняється тим, що 3 брусові та фіксаторів кинематично зв'язаних з приводом. На поперечному брусові на його краях виконані крізні отвори з конічною поверхнею у верхній частині. Конічна поверхня крізних отворів на поперечному брусові виконана для спрямування двобічного пальця поворотного бруса при переведенні його у робочі положення. Фіксацію пальця у робочих положеннях виконують за допомогою фіксаторів, які кінематично зв'язані з приводом. Сутність корисної моделі пояснюється схемами де наведено: на фіг. 1 - конструктивна схема дискового оборотного плуга для гладкої оранки у положенні правообертаючих дискових корпусів; на фіг. 2 - конструктивна схема дискового оборотного плуга для гладкої оранки у положенні лівообретаючих дискових корпусів; на фіг. 3 - взаємне розташування конструктивних елементів замка фіксації поворотного брусу з дисковими корпусами у робочих положеннях; на фіг. 4-6 - конструктивні елементи фіксатора замка та її приводу. Дисковий оборотний плуг для гладкої оранки включає поперечний брус 1 (фіг. 1 та 2) з начіпкою 2, поворотний брус 3 з закріпленими на ньому дисковими корпусами 4, механізм повороту поворотного брусу 3 у вигляді, наприклад, реверсивного гідромотора 5та шестеренчастих передач 6. Крім того плуг має опорні колеса 7 з механізмами зміни глибини оранки. При цьому рама плуга виконана у вигляді центрального гряділя 8 з хвостовиками 9 та 10 на кінцях. Центральний гряділь 8 жорстко закріплений на поперечному брусові 1. Поворотний брус 3 з дисковими корпусами. 4 має закріплені на ньому кронштейни 11 та 12 з втулками 13 та 14, які встановлені з можливістю їх повороту на хвостовиках 9 та 10 центрального гряділя 8. Фіксацію поворотного брусу 3 з дисковими корпусами 4 у робочих положеннях виконують за допомогою механізму фіксації (фіг. 3), який виконаний, наприклад, у вигляді замка, який включає двобічний палець 15 (фіг. 1-3) з проточками, який закріплений на поворотному брусові 3, а фіксатор 16 (фіг. 3-5) з'єднаний з приводом. Привод фіксатора 16 може бути виконано у вигляді двохстороннього гідроциліндра 17 (фіг. 4), або у вигляді одностороннього циліндра 18 (фіг. 5) з зворотною пружиною 19, яка переводить фіксатор 16 для фіксації пальця 15 у робочий стан. Для фіксації пальця 15 у робочому стані на поперечному брусові 1 виконані крізні отвори 20 (фіг. 1, 2) з конічною поверхнею 21 у верхній частині (фіг. 3 та фіг. 6). Дисковий оборотний плуг для гладкої оранки працює таким чином. Орний агрегат при переміщенні по полю, наприклад в напрямку стрілки А (фіг. 1), переводять в робоче положення, яке відповідає положенню правообертаючих дискових робочих органів. У робочому стані палець 15 поворотного брусу 3 (фіг. 1 та фіг. 3) знаходяться у отворі 20 поперечного брусу 1, а фіксатор 16 (фіг. 3-5) заходять у проточку пальця 15 і фіксує його у замкненому стані. В кінці загінки плуг піднімають і переводять його у стан лівообертаючих робочих 19282 4 органів (фіг. 2), при цьому, поворотний брус 3 з робочими органами 4 повертають навколо хвостовиків 9 та 10 центрального гряділя 8 на втулках 13'та 14 кронштейнів 11 та 12 на 180° в крайнє ліве положення за напрямком руху агрегату (фіг. 2). Поворот брусу 3 навколо хвостовиків 9 та 10 центрального гряділя 8 здійснюють за допомогою реверсивного гідромотора 5 через шестеренчасті передачі 6 (фіг. 1 та 2). Перед початком переводу поворотного брусу 3 у друге положення (фіг.2) вивільняють палець,,15 брусу 3 (фіг. 3) від фіксатора 16 і починають повертати брус 3 у друге положення (фіг. 2). Коли поворотний брус З остаточно перейде у друге робоче положення (фіг. 2), тобто, плуг перейде у стан лівообертаючих робочих органів, верхня частина пальця 15 брусу 3 (фіг.3) завдяки конічній поверхні 21 отвору 20, зайде у отвір 20 і фіксатор 16 зафіксує його у робочому стані. Після цього трактор з плугом розвертається, плуг опускають для оранки і орний агрегат паралельним ходом заїжджає у загінку по напрямку стрілки Б (фіг. 2). В кінці другого проходу (фіг. 2) плуг піднімають, звільняють палець 15 від фіксатора 16, переводять плуг у стан правообертаючих робочих органів, фіксують палець 15 брусу 3 фіксатора 16 і далі все виконують як при першому проході. При такій організації оранки скиби укладаються в один бік і оранка виконується без утворення згінних гребенів та розгінних борозен. Привід фіксаторів 16 може бути виконаний, наприклад, з двостороннім гідроциліндром 17 (фіг. 4) при цьому масло у гідроциліндр 17 необхідно подавати у відповідні канали для переміщення фіксатора 16 для фіксації пальця 15 брусу 3 або його звільнення. На фіг. 5 привід фіксатора 16 виконано, наприклад, у вигляді гідроциліндра 18 односторонньої дії з зворотною пружиною 19, яка виконує фіксацію пальця 15 брусу 3 у робочому стані, а звільнення його виконують за допомогою гідроциліндра 18 фіг. 5. Подачу масла на реверсивний гідромотор 5, у будь якому випадку, здійснюють після звільнення пальця 15 брусу 3 від фіксатора 16. Для цього може бути застосована двохстороння блокіровка яка буде включена у електричну схему гідророзподільника гідросистеми орного агрегату. Таким чином, запропонована конструкція дискового оборотного плуга для гладкої оранки забезпечує гладку оранку без згінних гребенів та розгінних борозен. Це зменшує трудомісткість підготовки поля до посіву (не треба виконувати розрівнення гребенів та засипання борозен), що особливо важливо у весняний період. Крім того, оранка такими плугами зменшує кількість холостих проїздів (виключається необхідність переїздів із загінки в загінку), чим зменшуються витрати палива та підвищується продуктивність орних агрегатів. Запропоноване рішення прийнятне до промислового застосування, має новизну, а нові ознаки складають предмет корисної моделі, який може мати правовий захист. Джерела інформації 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини. К.: Урожай, 1994. - 445 с 5 2. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. та інші. Сільськогосподарські та меліоративні машини. К.: "Вища освіта", 2004. - 542 с. 19282 6 3. Бакум М.В., Нікітін С.П., Сергеева А.В. Проектування сільськогосподарських машин. Частина 1. Плуги загального призначення. За ред. М.В. Бакума. - Харків, 2003. - 336 с. 7 19282 8 9 Комп’ютерна верстка Д. Шеверун 19282 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
