Спосіб очистки трубопроводів
Номер патенту: 47745
Опубліковано: 25.02.2010
Автори: Пашистий Владислав Ананійович, Яремкевич Святослав Костянтинович, Банахевич Юрій Володимирович, Яремкевич Олена Святославівна
Формула / Реферат
Спосіб очистки трубопроводів, що включає розмивання відкладень на внутрішніх поверхнях трубопроводів і видалення їх очисним пристроєм, який відрізняється тим, що частину рідини, яка транспортує очисний пристрій вздовж очищуваного трубопроводу, пропускають через кавітатор пристрою, генеруючи кавітаційний режим потоку, і розмивають відкладення струменями цієї рідини, після чого доочищають поверхні трубопроводу щітками очисного пристрою.
Текст

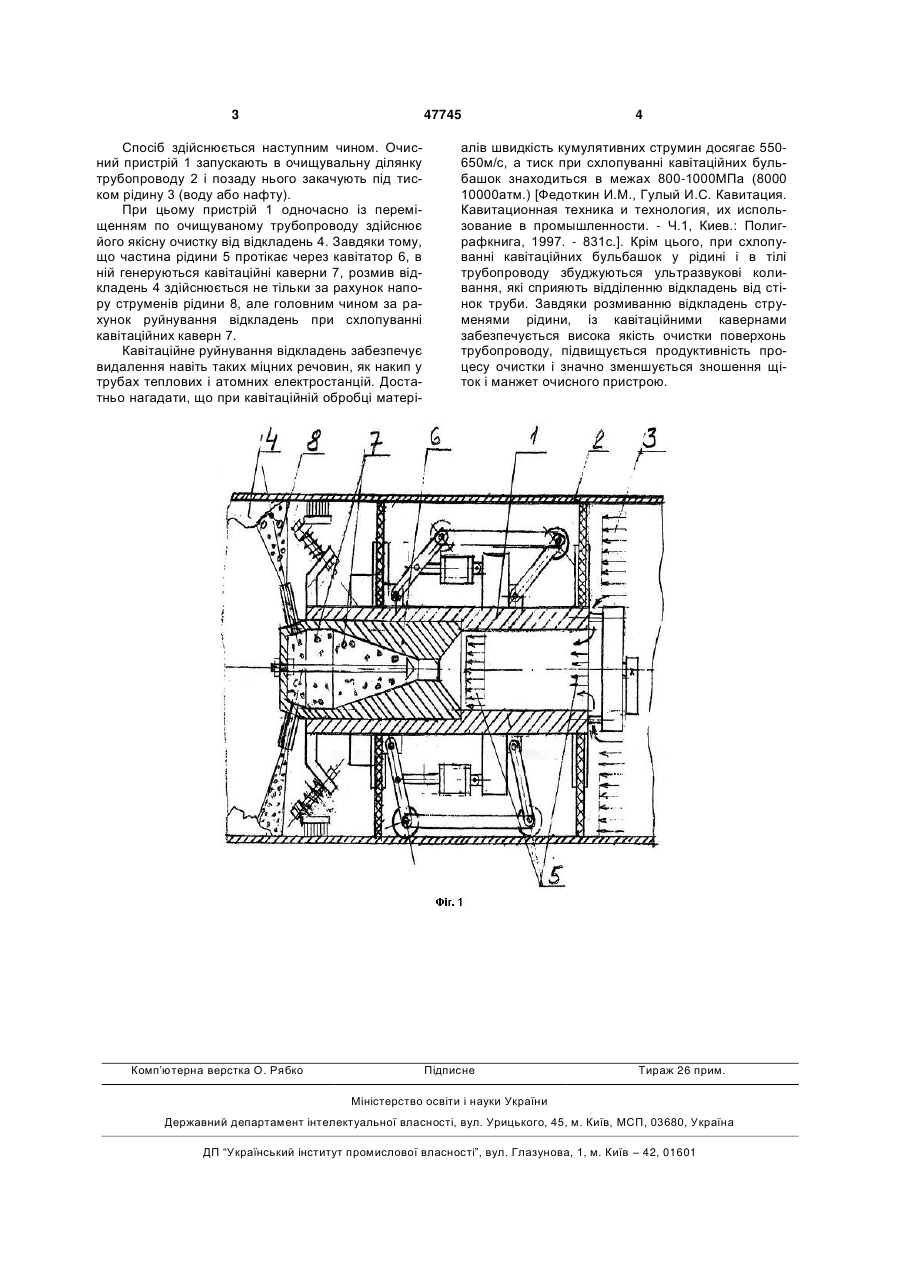

Спосіб очистки трубопроводів, що включає розмивання відкладень на внутрішніх поверхнях трубопроводів і видалення їх очисним пристроєм, який відрізняється тим, що частину рідини, яка транспортує очисний пристрій вздовж очищуваного трубопроводу, пропускають через кавітатор пристрою, генеруючи кавітаційний режим потоку, і розмивають відкладення струменями цієї рідини, після чого доочищають поверхні трубопроводу щітками очисного пристрою. (19) (21) u200908086 (22) 31.07.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ПАШИСТИЙ ВЛАДИСЛАВ АНАНІЙОВИЧ, ЯРЕМКЕВИЧ СВЯТОСЛАВ КОСТЯНТИНОВИЧ, ЯРЕМКЕВИЧ ОЛЕНА СВЯТОСЛАВІВНА, БАНАХЕВИЧ ЮРІЙ ВОЛОДИМИРОВИЧ (73) ЯРЕМКЕВИЧ СВЯТОСЛАВ КОСТЯНТИНОВИЧ 3 47745 Спосіб здійснюється наступним чином. Очисний пристрій 1 запускають в очищувальну ділянку трубопроводу 2 і позаду нього закачують під тиском рідину 3 (воду або нафту). При цьому пристрій 1 одночасно із переміщенням по очищуваному трубопроводу здійснює його якісну очистку від відкладень 4. Завдяки тому, що частина рідини 5 протікає через кавітатор 6, в ній генеруються кавітаційні каверни 7, розмив відкладень 4 здійснюється не тільки за рахунок напору струменів рідини 8, але головним чином за рахунок руйнування відкладень при схлопуванні кавітаційних каверн 7. Кавітаційне руйнування відкладень забезпечує видалення навіть таких міцних речовин, як накип у трубах теплових і атомних електростанцій. Достатньо нагадати, що при кавітаційній обробці матері Комп’ютерна верстка О. Рябко 4 алів швидкість кумулятивних струмин досягає 550650м/с, а тиск при схлопуванні кавітаційних бульбашок знаходиться в межах 800-1000МПа (8000 10000атм.) [Федоткин И.М., Гулый И.С. Кавитация. Кавитационная техника и технология, их использование в промышленности. - Ч.1, Киев.: Полиграфкнига, 1997. - 831с.]. Крім цього, при схлопуванні кавітаційних бульбашок у рідині і в тілі трубопроводу збуджуються ультразвукові коливання, які сприяють відділенню відкладень від стінок труби. Завдяки розмиванню відкладень струменями рідини, із кавітаційними кавернами забезпечується висока якість очистки поверхонь трубопроводу, підвищується продуктивність процесу очистки і значно зменшується зношення щіток і манжет очисного пристрою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of cleaning conduits
Автори англійськоюPashystyi Vladyslav Ananiiovych, Yaremkevych Sviatoslav Kostiantynovych, Yaremkevych Olena Sviatoslavivna, Banakhevych Yurii Volodymyrovych
Назва патенту російськоюСпособ очистки трубопроводов
Автори російськоюПашистый Владислав Ананьевич, Яремкевич Святослав Константинович, Яремкевич Елена Святославовна, Банахевич Юрий Владимирович
МПК / Мітки
МПК: B08B 9/02
Мітки: трубопроводів, спосіб, очистки
