Спосіб очистки внутрішньої поверхні трубопроводів та пристрій для його здійснення
Формула / Реферат
1. Спосіб очистки внутрішньої поверхні трубопроводів, що включає заповнювання трубопроводу водою, генерацію пневмовибухів пневмопатроном, направлених на відкладення всередині трубопроводів, та винос руйнованих відкладень потоком води, який відрізняється тим, що на корпусі пневмопатрона установлюють захисні елементи, які мають можливість перетворення ударної енергії, що виникає при ударах корпуса пневмопатрона об стінки трубопроводів, у кінетичну і потенціальну енергію захисних елементів.

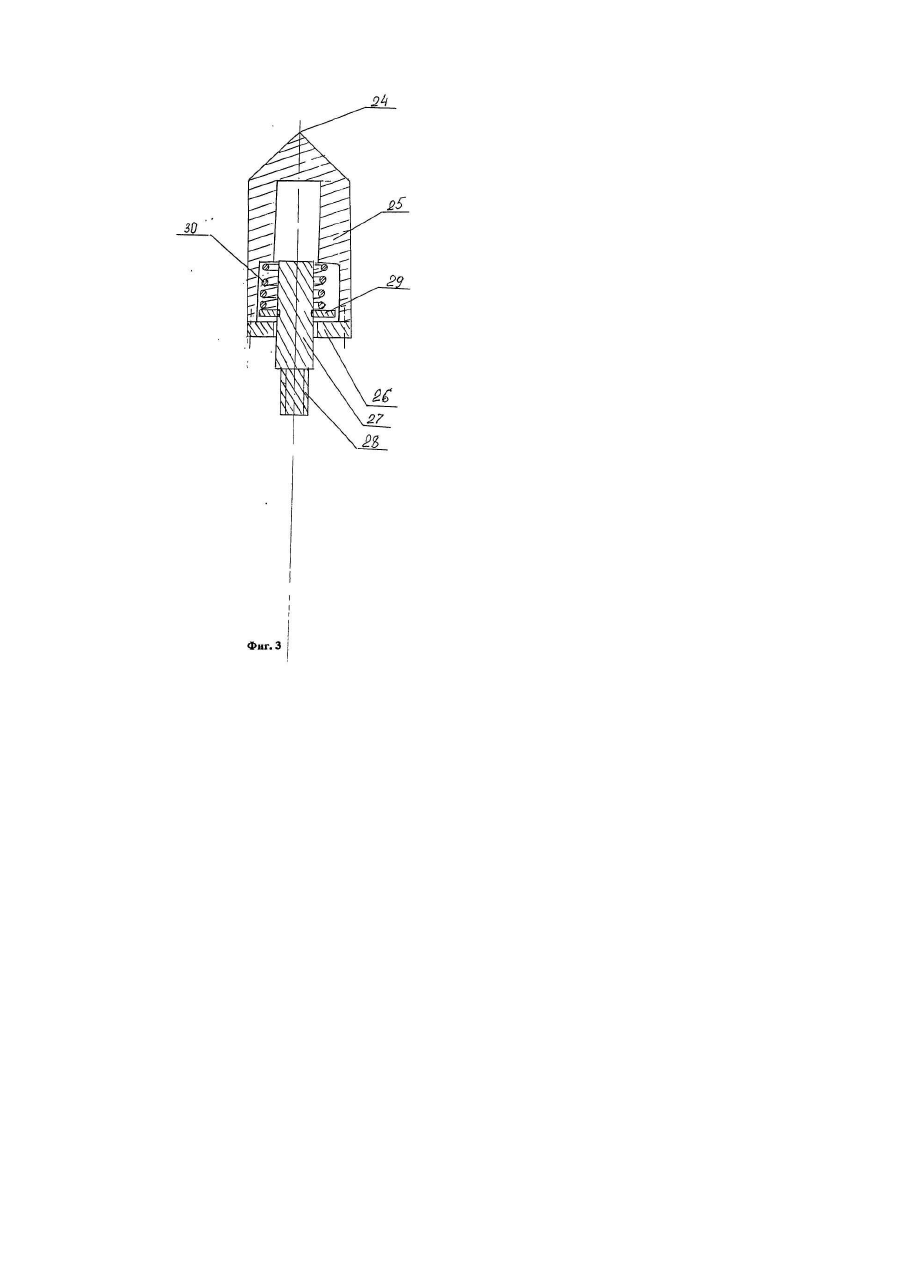

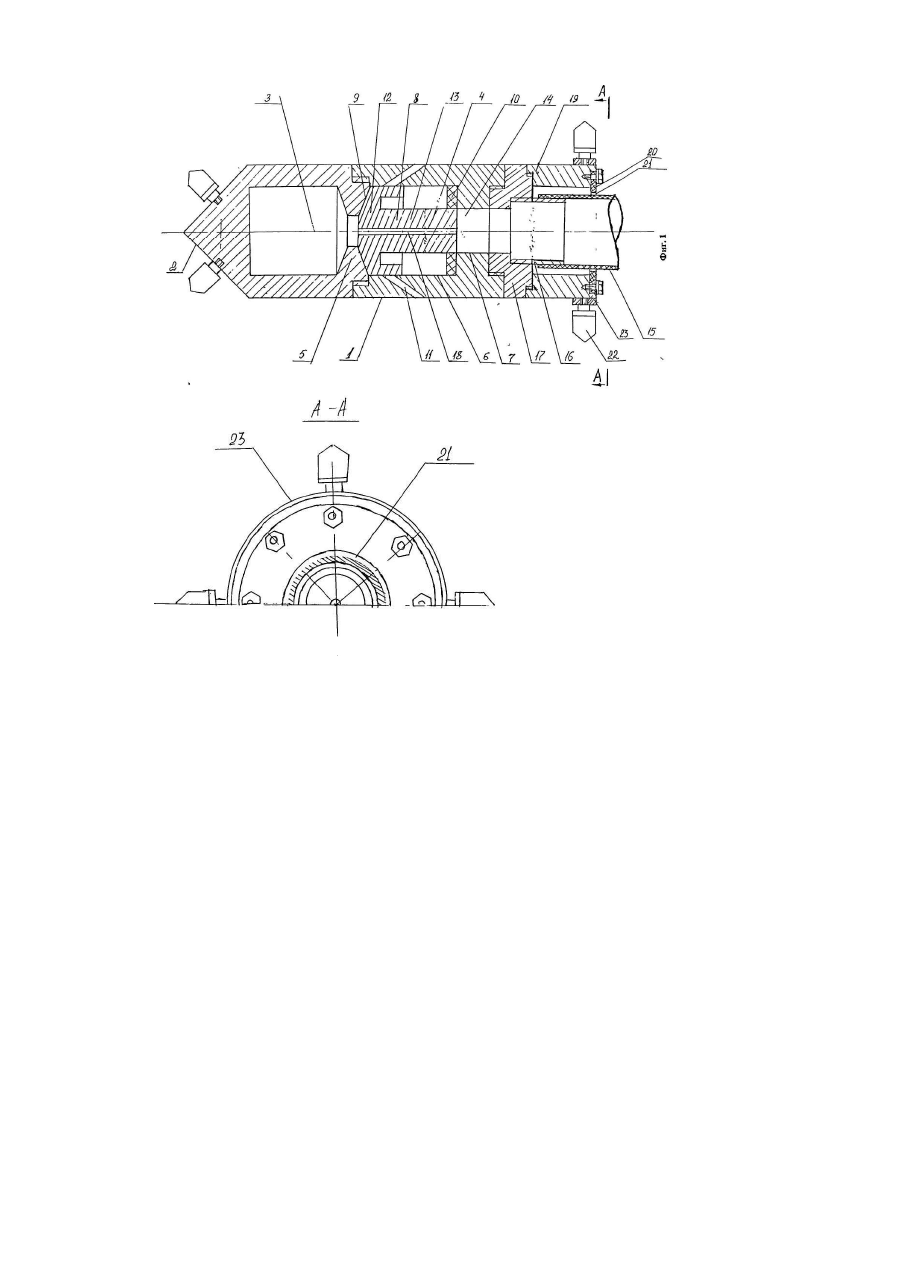

2. Пристрій для очистки внутрішньої поверхні трубопроводів, що містить порожнистий циліндричний корпус з робочим наконечником зовні і поперечним виступом усередині корпуса, з однієї сторони якого розташована робоча камера, а з другої розміщені два співвісно суміщених циліндри, в які вставлений ступінчастий рухомий поршень, що формує з першим циліндром, що має вихідні сопла, демпферну камеру, а з другим утворює зарядну камеру, що з'єднує систему подачі стиснутого повітря через канал рухомого поршня з робочою камерою, та пристрій для сполучення рукава високого тиску з корпусом, який відрізняється тим, що додатково містить циліндричний захисний екран, установлений у хвості корпуса, закритий з торцевої сторони гнучким демпферним кільцем з отвором у центрі, суміщеним з рукавом високого тиску, та підпружинені наконечники, встановлені на зовнішній поверхні корпуса.
З. Пристрій за п. 2, який відрізняється тим, що гнучке демпферне кільце виготовлено із гуми з жорстким волокнистим наповнювачем.
4. Пристрій за п. 2, який відрізняється тим, що підпружинені наконечники з'єднані з зовнішньою поверхнею корпуса за допомогою різьби.
5. Пристрій за п. 2, який відрізняється тим, що підпружинені наконечники закріплені за допомогою різьби з втулками, встановленими на циліндричній зовнішній поверхні корпуса, з можливістю розняття.
Додаткова інформація
Назва патенту англійськоюMethod and device for cleaning of internal surface of pipes
Автори англійськоюUsachov Volodymyr Petrovych
Назва патенту російськоюСпособ очистки внутренней поверхности трубопроводов и устройство для его осуществления
Автори російськоюУсачев Владимир Петрович
МПК / Мітки
МПК: B08B 9/04
Мітки: внутрішньої, спосіб, поверхні, трубопроводів, пристрій, очистки, здійснення
