Тваринницька будівля

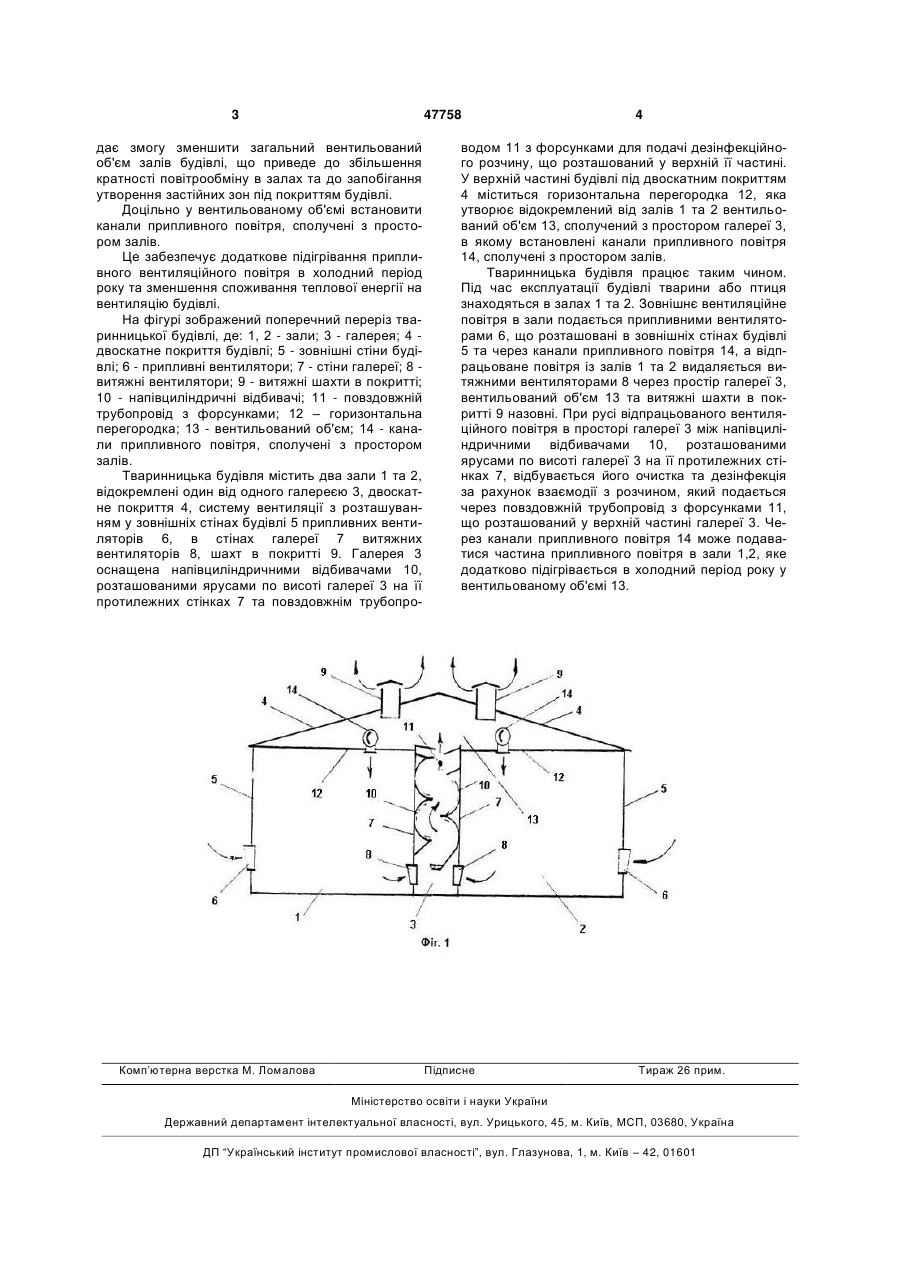

1. Тваринницька будівля, яка містить два зали, відокремлені один від одного галереєю, двоскатне покриття, систему вентиляції з припливними вентиляторами, встановленими в зовнішніх стінах будівлі, та витяжними вентиляторами, розташованими в стінах галереї, витяжні шахти в двоскатному покритті, що сполучаються з простором гале 3 47758 дає змогу зменшити загальний вентильований об'єм залів будівлі, що приведе до збільшення кратності повітрообміну в залах та до запобігання утворення застійних зон під покриттям будівлі. Доцільно у вентильованому об'ємі встановити канали припливного повітря, сполучені з простором залів. Це забезпечує додаткове підігрівання припливного вентиляційного повітря в холодний період року та зменшення споживання теплової енергії на вентиляцію будівлі. На фігурі зображений поперечний переріз тваринницької будівлі, де: 1, 2 - зали; 3 - галерея; 4 двоскатне покриття будівлі; 5 - зовнішні стіни будівлі; 6 - припливні вентилятори; 7 - стіни галереї; 8 витяжні вентилятори; 9 - витяжні шахти в покритті; 10 - напівциліндричні відбивачі; 11 - повздовжній трубопровід з форсунками; 12 – горизонтальна перегородка; 13 - вентильований об'єм; 14 - канали припливного повітря, сполучені з простором залів. Тваринницька будівля містить два зали 1 та 2, відокремлені один від одного галереєю 3, двоскатне покриття 4, систему вентиляції з розташуванням у зовнішніх стінах будівлі 5 припливних вентиляторів 6, в стінах галереї 7 витяжних вентиляторів 8, шахт в покритті 9. Галерея 3 оснащена напівциліндричними відбивачами 10, розташованими ярусами по висоті галереї 3 на її протилежних стінках 7 та повздовжнім трубопро Комп’ютерна верстка М. Ломалова 4 водом 11 з форсунками для подачі дезінфекційного розчину, що розташований у верхній її частині. У верхній частині будівлі під двоскатним покриттям 4 міститься горизонтальна перегородка 12, яка утворює відокремлений від залів 1 та 2 вентильований об'єм 13, сполучений з простором галереї 3, в якому встановлені канали припливного повітря 14, сполучені з простором залів. Тваринницька будівля працює таким чином. Під час експлуатації будівлі тварини або птиця знаходяться в залах 1 та 2. Зовнішнє вентиляційне повітря в зали подається припливними вентиляторами 6, що розташовані в зовнішніх стінах будівлі 5 та через канали припливного повітря 14, а відпрацьоване повітря із залів 1 та 2 видаляється витяжними вентиляторами 8 через простір галереї 3, вентильований об'єм 13 та витяжні шахти в покритті 9 назовні. При русі відпрацьованого вентиляційного повітря в просторі галереї 3 між напівциліндричними відбивачами 10, розташованими ярусами по висоті галереї 3 на її протилежних стінках 7, відбувається його очистка та дезінфекція за рахунок взаємодії з розчином, який подається через повздовжній трубопровід з форсунками 11, що розташований у верхній частині галереї 3. Через канали припливного повітря 14 може подаватися частина припливного повітря в зали 1,2, яке додатково підігрівається в холодний період року у вентильованому об'ємі 13. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
