Очисний комбайн для тонких пластів

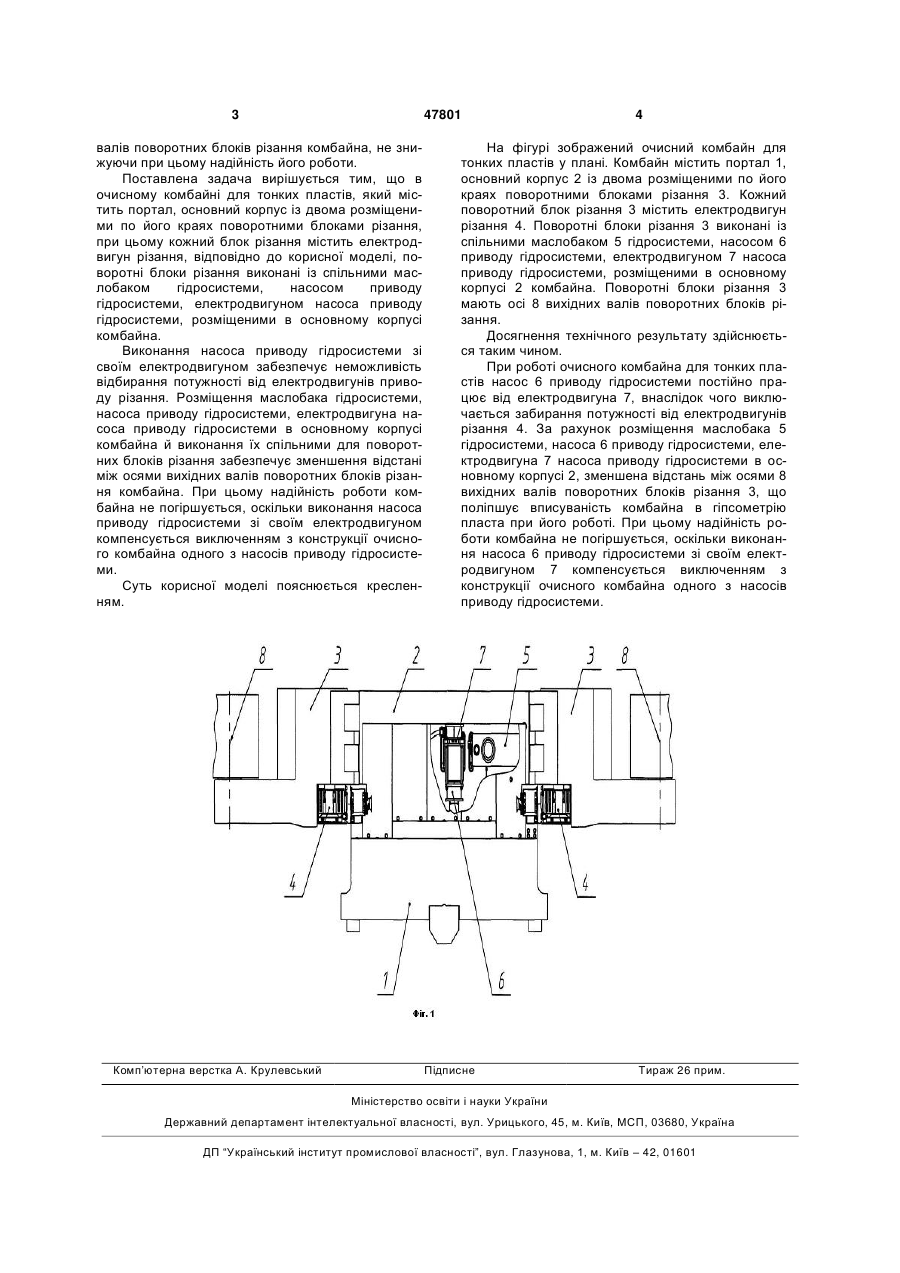

Очисний комбайн для тонких пластів, який містить портал, основний корпус із двома розміщеними по його краях поворотними блоками різання, при цьому кожний поворотний блок різання містить електродвигун різання, який відрізняється тим, що поворотні блоки різання виконані із спільними маслобаком гідросистеми, насосом приводу гідросистеми, електродвигуном насоса приводу гідросистеми, розміщеними в основному корпусі комбайна. (19) (21) u200908776 (22) 21.08.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, КЛЯГІН ЮРІЙ ВІТАЛІЙОВИЧ, КОСАРЕВ ІВАН ВАСИЛЬОВИЧ, КОСАРЄВ ВАСИЛЬ ВАСИЛЬОВИЧ, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, СТЕПАНЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТА 3 47801 валів поворотних блоків різання комбайна, не знижуючи при цьому надійність його роботи. Поставлена задача вирішується тим, що в очисному комбайні для тонких пластів, який містить портал, основний корпус із двома розміщеними по його краях поворотними блоками різання, при цьому кожний блок різання містить електродвигун різання, відповідно до корисної моделі, поворотні блоки різання виконані із спільними маслобаком гідросистеми, насосом приводу гідросистеми, електродвигуном насоса приводу гідросистеми, розміщеними в основному корпусі комбайна. Виконання насоса приводу гідросистеми зі своїм електродвигуном забезпечує неможливість відбирання потужності від електродвигунів приводу різання. Розміщення маслобака гідросистеми, насоса приводу гідросистеми, електродвигуна насоса приводу гідросистеми в основному корпусі комбайна й виконання їх спільними для поворотних блоків різання забезпечує зменшення відстані між осями вихідних валів поворотних блоків різання комбайна. При цьому надійність роботи комбайна не погіршується, оскільки виконання насоса приводу гідросистеми зі своїм електродвигуном компенсується виключенням з конструкції очисного комбайна одного з насосів приводу гідросистеми. Суть корисної моделі пояснюється кресленням. Комп’ютерна верстка А. Крулевський 4 На фігурі зображений очисний комбайн для тонких пластів у плані. Комбайн містить портал 1, основний корпус 2 із двома розміщеними по його краях поворотними блоками різання 3. Кожний поворотний блок різання 3 містить електродвигун різання 4. Поворотні блоки різання 3 виконані із спільними маслобаком 5 гідросистеми, насосом 6 приводу гідросистеми, електродвигуном 7 насоса приводу гідросистеми, розміщеними в основному корпусі 2 комбайна. Поворотні блоки різання 3 мають осі 8 вихідних валів поворотних блоків різання. Досягнення технічного результату здійснюється таким чином. При роботі очисного комбайна для тонких пластів насос 6 приводу гідросистеми постійно працює від електродвигуна 7, внаслідок чого виключається забирання потужності від електродвигунів різання 4. За рахунок розміщення маслобака 5 гідросистеми, насоса 6 приводу гідросистеми, електродвигуна 7 насоса приводу гідросистеми в основному корпусі 2, зменшена відстань між осями 8 вихідних валів поворотних блоків різання 3, що поліпшує вписуваність комбайна в гіпсометрію пласта при його роботі. При цьому надійність роботи комбайна не погіршується, оскільки виконання насоса 6 приводу гідросистеми зі своїм електродвигуном 7 компенсується виключенням з конструкції очисного комбайна одного з насосів приводу гідросистеми. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
