Спосіб часового ущільнення вузькосмугових інформаційних каналів

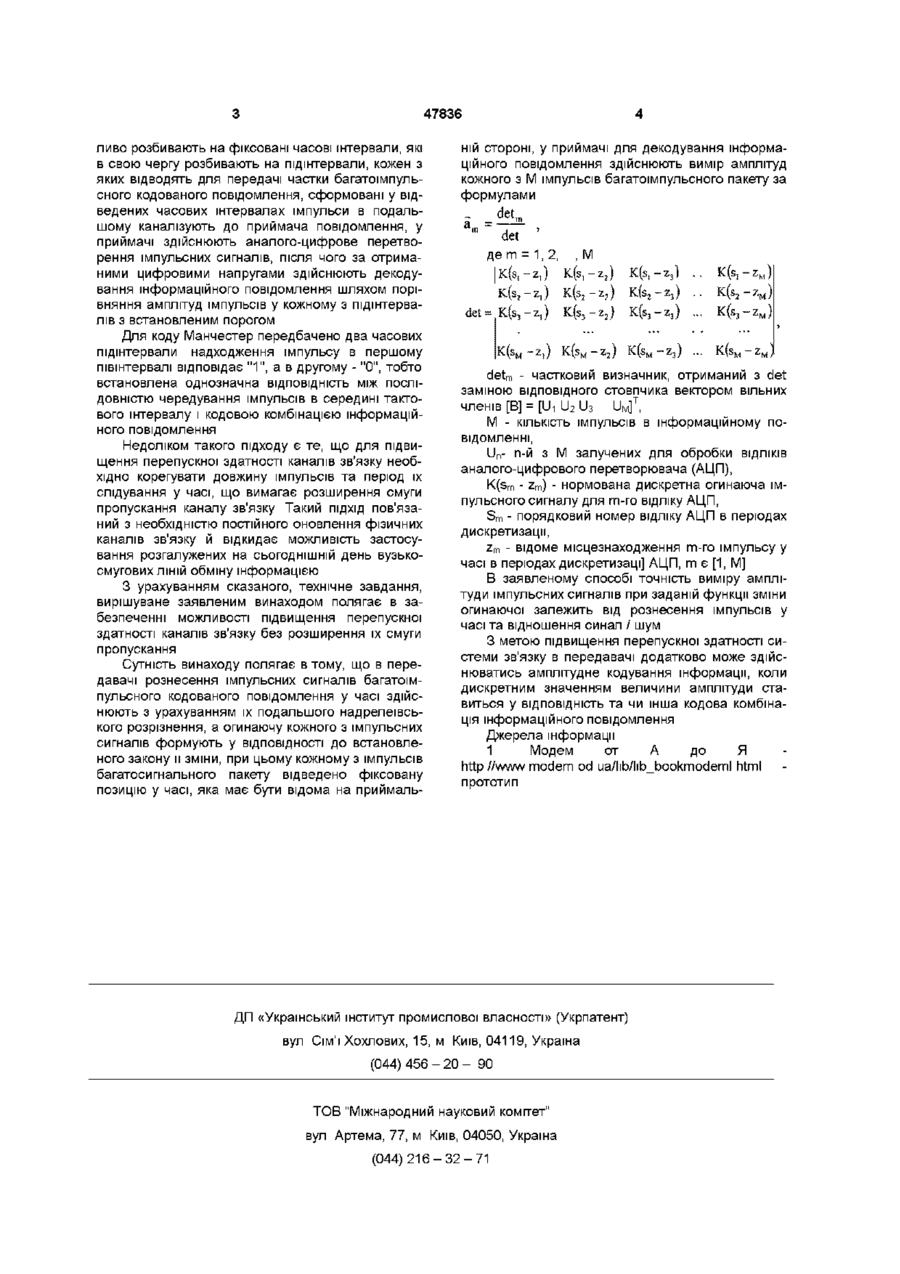

1 Спосіб часового ущільнення вузькосмугових каналів зв'язку, який полягає в тому, що весь часовий інтервал розбивають на фіксовані часові інтервали, які, в свою чергу, розбивають на підштервали, кожен з яких відводять для передачі частки багатоімпульсного кодованого повідомлення, сформовані у відведених часових інтервалах імпульси далі каналізують до приймача повідомлення, у приймачі здійснюють аналогоцифрове перетворення імпульсних сигналів, після чого за отриманими цифровими напругами здійснюють декодування інформаційного повідомлення шляхом порівняння амплітуд імпульсів у кожному з підштервалів з встановленим порогом, який відрізняється тим, що у передавачі рознесення імпульсних сигналів багатоімпульсного кодованого повідомлення у часі здійснюють з урахуванням їх подальшого над релеї всь кого розрізнення, обвідну кожного з імпульсних сигналів формують у ВІДПОВІДНОСТІ до встановленого закону и зміни, при цьому кожному з імпульсів багатосигнального пакета відводять фіксовану позицію у часі, яка має бути відома на приймальній стороні, у приймачі для декодування інформаційного повідомлення по М відлікам цифрових напруг сигналів здійснюють вимір амплітуд кожного з М Винахід відноситься до техніки електрозв'язку і може бути використаний в модемних ЛІНІЯХ зв'язку та інших телекомунікаційних системах, які застосовують імпульсний метод кодування інформації ВІДОМІ методи імпульсно-часового кодування сигналів за допомогою ЛІНІЙНИХ КОДІВ, ЯКІ отримали назву NRZ, RZ, AMI, тощо Зокрема метод NRZ (NonReturn to Zero) полягає в біполярному імпульсному кодуванні, коли сигналу високого рівня відповідає "1", а низького - "0" імпульсів багатоімпульсного пакета за формулами д е т = 1,2, K(s,-z M ) det K(sM-z,J K(SM-Z2) K.(^ - z j K_(SM-Z ДЄ detm - частковий визначник, отриманий з det заміною ВІДПОВІДНОГО стовпчика вектором вільних чле„,в[в]=[иіи2из...им]\ М - КІЛЬКІСТЬ імпульсів в інформаційному повідомленні, U n - п-й з М залучених для обробки ВІДЛІКІВ ана лого-цифрового перетворювача (АЦП), KLS 1 —Z )— нормована дискретна обвідна імпульсного сигналу для m-го відліку АЦП, S m - порядковий номер відліку АЦП в періодах дискретизації, Z m - відоме місцезнаходження m-го імпульсу у часі в періодах дискретизації АЦП, m є П , М І Найбільше поширення серед ЛІНІЙНИХ КОДІВ отримали дворівневі ЛІНІЙНІ КОДИ З ПОДВІЙНОЮ ШВИ ДКІСТЮ передачі 1В2В (перетворення групи із одного дворівневого символу в групу із двох дворівневих символів), ЯКІ мають високу завадозахищеність Найбільш близьким за сутністю до винаходу, що заявляється, є багатоімпульсне кодування за кодом Манчестер [1] Сутність способу-прототипу полягає в тому, що весь часовий інтервал завбач (О со 00 47836 ливо розбивають на фіксовані часові інтервали, які в свою чергу розбивають на підштервали, кожен з яких відводять для передачі частки багатоімпульсного кодованого повідомлення, сформовані у відведених часових інтервалах імпульси в подальшому каналізують до приймача повідомлення, у приймачі здійснюють аналого-цифрове перетворення імпульсних сигналів, після чого за отриманими цифровими напругами здійснюють декодування інформаційного повідомлення шляхом порівняння амплітуд імпульсів у кожному з підштервалів з встановленим порогом Для коду Манчестер передбачено два часових підштервали надходження імпульсу в першому півштервалі відповідає "1", а в другому - "0", тобто встановлена однозначна ВІДПОВІДНІСТЬ МІЖ ПОСЛІ ДОВНІСТЮ чередування імпульсів в середині тактового інтервалу і кодовою комбінацією інформаційного повідомлення Недоліком такого підходу є те, що для підвищення перепускної здатності каналів зв'язку необхідно корегувати довжину імпульсів та період їх слідування у часі, що вимагає розширення смуги пропускання каналу зв'язку Такий ПІДХІД пов'язаний з необхідністю постійного оновлення фізичних каналів зв'язку й відкидає можливість застосування розгалужених на СЬОГОДНІШНІЙ день вузькосмугових ЛІНІЙ обміну інформацією З урахуванням сказаного, технічне завдання, вирішуване заявленим винаходом полягає в забезпеченні можливості підвищення перепускної здатності каналів зв'язку без розширення їх смуги пропускання Сутність винаходу полягає в тому, що в передавачі рознесення імпульсних сигналів багатоімпульсного кодованого повідомлення у часі здійснюють з урахуванням їх подальшого надрелеівського розрізнення, а огинаючу кожного з імпульсних сигналів формують у ВІДПОВІДНОСТІ ДО встановленого закону и зміни, при цьому кожному з імпульсів багатосигнального пакету відведено фіксовану позицію у часі, яка має бути відома на приймаль ній стороні, у приймачі для декодування інформаційного повідомлення здійснюють вимір амплітуд кожного з М імпульсів багатоімпульсного пакету за формулами det™ det = 1,2, K{st K.(s, -гЛ K(s2 • 2 K(s,-z3) і ) K(s,-Zl) del' "^) K(s2~; K(S 3 -5 K(S M -: detm - частковий визначник, отриманий з det заміною ВІДПОВІДНОГО стовпчика вектором вільних членів [В] = [Ui U2 U3 U M ] T , М - КІЛЬКІСТЬ імпульсів в інформаційному повідомленні, Un- п-й з М залучених для обробки ВІДЛІКІВ аналого-цифрового перетворювача (АЦП), K(sm - zm) - нормована дискретна огинаюча імпульсного сигналу для m-го відліку АЦП, S m - порядковий номер відліку АЦП в періодах дискретизації, zm - відоме місцезнаходження m-го імпульсу у часі в періодах дискретизаці] АЦП, m є [1, М] В заявленому способі точність виміру амплітуди імпульсних сигналів при заданій функції зміни огинаючої залежить від рознесення імпульсів у часі та відношення синал / шум З метою підвищення перепускної здатності системи зв'язку в передавачі додатково може здійснюватись амплітудне кодування інформації, коли дискретним значенням величини амплітуди ставиться у ВІДПОВІДНІСТЬ та чи інша кодова комбінація інформаційного повідомлення Джерела інформації 1 Модем от А до Я http //www modem od ua/lib/hb_bookmodeml html прототип ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
